Sin7y團隊解讀：深入理解 TinyRAM_TIN

TinyRAM是由大名鼎鼎的BCTGTV五人組(EliBen-Sasson,AlessandroChiesa,DanielGenkin,EranTromer,MadarsVirza)和SCIPR實驗室提出的一種隨機訪問器架構，旨在成為表達非確定性計算證明性的便捷工具。具體來說，TinyRAM是一種精簡指令集計算機(RISC)，具有字節級可尋址的隨機存取存儲器。它在“擁有足夠表達能力”和“足夠簡約”這兩個對立面之間取得平衡：

?當從高級編程語言編譯時，有足夠的表達能力來支持簡短高效的匯編代碼，以及

?小指令集，指令通過運算電路簡單驗證，利用SCIPR的算法和密碼機制實現高效驗證。

架構

TinyRAM由兩個整數參數化：字長W，需要是2的冪且可以被8整除(這點和現代計算機一樣，如32，64)，以及寄存器的數量K。一般用TinyRAM(W,K)來表示，機器的狀態包括以下內容：

1.程序計數器pc(programcounter)，由W個bit組成。

2.K個通用寄存器，以r0,r1,...,r(K-1)表示，每個寄存器都是W個bit。

3.條件標志flag，由一個bit組成。

4.內存，2^W個字節的線性數組，使用小端約定排列字節。

5.2個磁帶(tape)，每個包含一串Wbit的字。每個磁帶都是單向只讀的。其中，一個磁帶是用于公開輸入x，另一個用于私有輸入w。其實就是TinyRAM的輸入載體。

IMF總裁：全球應該對私人加密貨幣進行更多監管:金色財經報道，IMF總裁格奧爾基耶娃表示，全球應該對私人加密貨幣進行更多監管，私人加密資產不是貨幣，加密資產可能導致金融穩定問題。我們不應該放棄禁止私人加密貨幣的討論。[2023/2/25 12:28:43]

TinyRAM機的輸入是2個磁帶以及內存，輸出是answer指令，該指令有一個參數A，代表返回值，A=0表示接受。也可以使用該指令終止執行程序。

TinyRAM根據執行指令的位置不同有兩種變體：一種變體遵循哈佛架構，另一種遵循馮諾依曼架構。前一種架構的數據和程序存放在不同的地址空間中，且程序是只讀的；后一種架構數據和程序存放在同一個可讀寫的地址空間中。具體用圖表的方式來表示這兩者的區別：

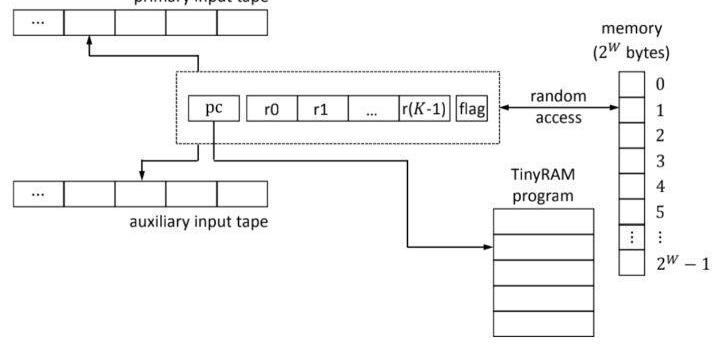

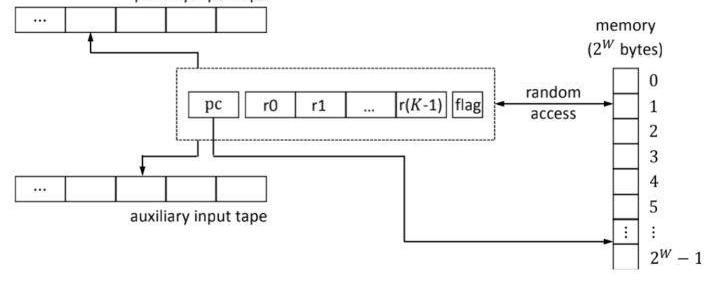

以下兩個架構的圖示：

OP（Optimism）短時上漲觸及3美元，24小時漲幅18%:金色財經報道，OKX行情數據顯示，OP（Optimism）短時上漲觸及 3 美元，現報價 2.95 美元，24 小時漲幅 18%。

此前報道，Coinbase 的以太坊 L2 網絡Base的開發將基于 OP Stack 構建，并與 Optimism 合作。[2023/2/23 12:25:45]

在開始更詳細的TinyRAM設計細節之前，我們以官方白皮書的例子說明，TinyRAM是如何做到既簡潔又全面，能夠滿足非確定性的計算問題的。

意義

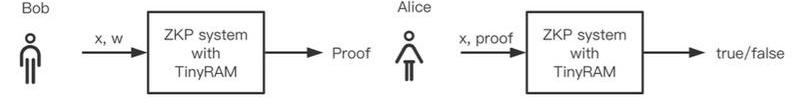

Alice擁有x，Bob擁有w。Alice想知道算法A(x,w)的計算結果的正確性，但是不想自己計算。這樣的場景，在零知識證明系統中非常常見，有證明者和驗證者，驗證者想知道證明者提供的證據的正確性，但不必自己重新計算一次。TinyRAM架構就滿足這樣的場景，兩個磁帶可以傳入私有輸入w和公開輸入x，證明計算和驗證程序在其中執行。SCIPR實驗室實現的libsnark庫中，已實現了TinyRAM。具體參見：https://github.com/scipr-lab/libsnark.

以CircuitGenerator為例，C程序經過編譯器之后，編譯成TinyRAM的程序，再經過CircuitGenerator之后，生成電路，最后得到zkSNARK電路。

Celsius將不尋求強制執行未償貸款的付款義務:10月2日消息，加密借貸平臺Celsius近日在向紐約南區美國破產法院提交的一份文件中表示，在其第11章訴訟期間，它不尋求強制執行未償貸款的付款義務，借款人不需要償還此類貸款，貸款到期后不會評估利息或罰款。此前Celsius深陷破產危機，現正處于法律流程中。（reuters）[2022/10/2 18:37:30]

指令

TinyRAM支持29個指令，每條指令都通過1個操作碼和最多3個操作數指定。操作數可以是寄存器名稱或者立即數。除非另有說明，否則每條指令都不會修改flag，且將pc增加i，對于哈佛架構來說，i=1，對于馮諾依曼架構來說，i=2W/8。通常，第一個操作數是指令執行計算的目標寄存器，其他操作指定指令的參數。最后，所有指令都需要機器的一個周期來執行。

指令包含幾種類型，指令名稱和intelx86匯編指令類似，可顧名思義。

●?位操作指令：

?and

?or

?xor

?not

●?整數操作指令：

?add

玩具公司Mattel將在 Flow 鏈上發布“Cryptoys”NFT:金色財經報道，玩具制造商Mattel將與 Web3 公司OnChain Studios合作，在Flow區塊鏈開發一個名為 Cryptoys 的 NFT 平臺。美泰總裁兼首席運營官理查德·迪克森在一份聲明中表示：“我們在虛擬世界中看到了我們珍視的品牌和標志性 IP 的絕佳機會。” Cryptoys 將于今年夏天推出原創角色，而Mattel將很快發布其 NFT。該公司的網站上寫道，“在 Cryptoys，我們正在從頭開始建立一家 NFT 原生數字玩具公司。”

Cryptoys 擁有 Andreessen Horowitz、CoinFund、Dapper Labs、WndrCo 等作為投資者。（decrypt）[2022/6/10 4:15:29]

?sub

?mull

?umulh

?smulh

?udiv

?umod

●?shift操作指令：

?shl

?shr

●?比較操作指令

?cmpe

?cmpa

?cmpae

?cmpg

?cmpge

歐洲央行計劃在7月加息25個基點 預計9月將再次加息:6月9日消息，歐洲央行計劃 7 月加息 25 個基點，預計將在 9 月再次加息；決定自 2022 年 7 月 1 日起停止資產購買計劃的凈資產購買；預計 2022 年 GDP 增長率為 2.8%，2023 年為 2.1%，2024 年為 2.1%；預計 2022 年通脹率為 6.8%，2023 年將降至 3.5%，2024 年降至 2.1%。(財聯社)[2022/6/9 4:14:36]

●?move操作指令

?mov

?cmov

●?jump操作指令

?jmp

?cjmp

?cnjmp

●?內存操作指令

?store.b

?load.b

?store.w

?load.w

●?輸入操作指令：

?read

●?輸出操作指令:

?answer

匯編語言

TinyRAM的程序是由TinyRAM匯編語言編寫的，這個語言受Intelx86匯編語言語法啟發。程序是包含多行TinyRAM匯編代碼的文本文件。程序按照哈佛架構還是馮諾依曼架構的不同，第一行包含的字符串也不同：

??哈佛架構

“;TinyRAMV=2.000M=hvW=WK=K”

??馮諾依曼架構

“;TinyRAMV=2.000M=vnW=WK=K”

其中，W是十進制表示的字長，K是十進制表示的寄存器數量。程序文件中，其他每一行依次包含的內容需要滿足：

1.可選的空格。

2.可選的label，用于定義為引用其后的第一條指令。

3.可選的指令，由指令助記符，以及后面的操作數。

4.可選的空格。

5.可選的以分號;開始的注釋，到該行尾結束。

一個程序中，最多可以有2^W個指令。一個label只能定義一次，有點像高級語言中的變量。

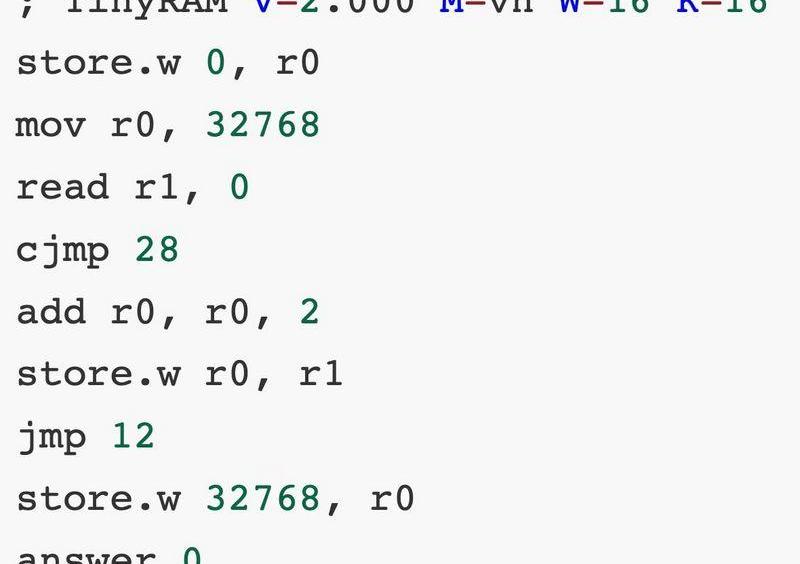

示例代碼(https://github.com/scipr-lab/libsnark/blob/master/tinyram_examples/answer0/answer0.s)

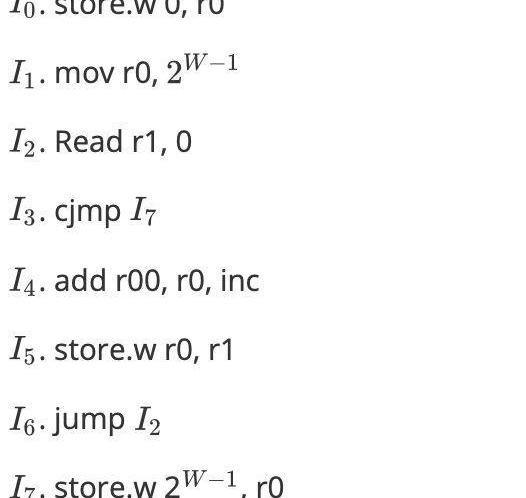

為了滿足計算的需要，提高電路可滿足性的效率，TinyRAM增加了前導語。如果一個TinyRAM的程序以前導語的方式啟動，則說明該程序是個合適的程序。

上述的前導語：

??對于哈佛架構來說，I(i)=1*i，并且inc=1

??對于馮諾依曼架構來說，I(i)=2W/8*i，并且inc=W/8

前面的示例代碼，也遵循這樣的前導語寫法。

兩種架構的性能對比

TinyRAM的兩種架構，其設計區別在前面的“架構”部分介紹了，此處對比兩種架構的性能。

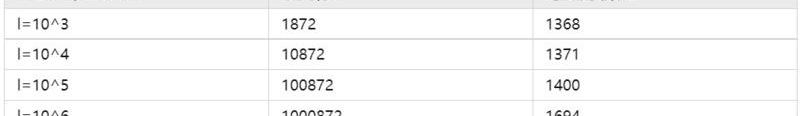

第一個圖表展示兩種架構產生的門數量。

l是指令數量，n是輸入大小，T是執行步數。

可以看出，前者的門數量和指令數量呈線性增加。后者改善很大，指令越多，改善的越大。

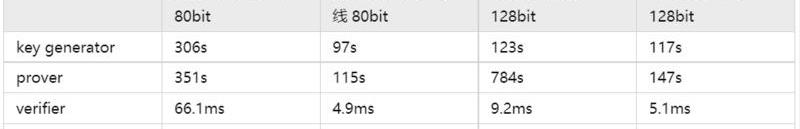

第二個圖表展示兩種架構在不同字長的曲線下，生成Keygenerator/prover/verifier的時間及proof大小。

可以看出，在80bit時，馮諾依曼架構相較于哈佛架構有較大提升，在128bit時，也有少許提升。

由上述表格數據可以看出，馮諾依曼架構的效率更高，這也是為什么馮依諾曼架構TinyRAM是后來在哈佛架構TinyRAM的基礎上提出的。

總結

我們講了TinyRAM的架構，設計，匯編指令等，介紹了它的優勢：可以用來便捷的進行非確定性計算。尤其在零知識證明系統中，有更多的發揮空間。最后介紹了兩種TinyRAM架構的性能對比，在生成的門數量和時間以及proof大小上，馮諾依曼架構都更勝一籌。

引用

http://www.scipr-lab.org/doc/TinyRAM-spec-2.000.pdf

https://www.cs.tau.ac.il/~tromer/slides/csnark-usenix13rump.pdf

http://eprint.iacr.org/2014/59
