2019年6月18日，Facebook發布了Libra白皮書及源碼，引起了業界的廣泛關注與討論。

這里我們通過分析Libra的源碼，探索Libra的各個組件，來了解一下Libra的整體設計與實現。

Libra核心組件

在進入主題之前，我們先對Libra有一個整體的認識：

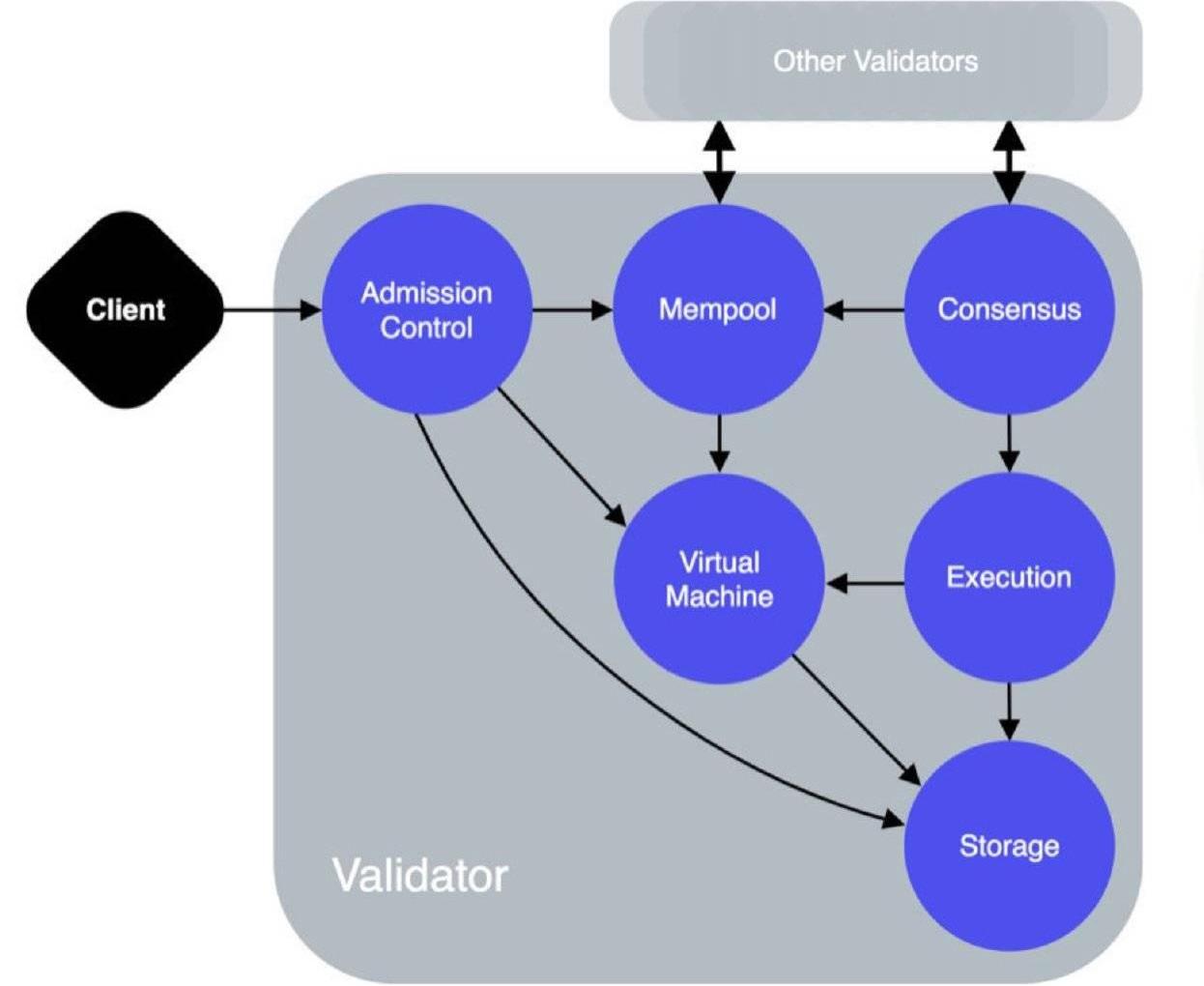

看過Libra技術白皮書的朋友，應該都記得這張圖，下面簡單介紹一下這些核心的組件：

?a.AdmissionControl服務：簡稱AC，翻譯過來叫準入控制，可以理解為Libra的網關，將跟用戶打交道的接口暴露給用戶，例如提交Transaction、獲取用戶狀態等等

?b.Mempool服務：存儲未上鏈交易

?c.Consensus組件：LibraBFT共識組件

?d.VirtualMachine組件：簡稱VM，運行Move合約的虛擬機

?e.Execution組件：VM的入口，已換成Executor組件

?f.Storage服務：存儲所有鏈上數據

?g.Network組件：上圖中隱含了一個Network組件，不論是Node啟動還是跟其他節點通信，都需要Network組件。在第一條主線中，我們重點介紹Network組件。

二三四五：區塊鏈技術是公司研究和探索的元宇宙領域常用技術之一:7月6日消息，A股上市公司二三四五7月6日在互動平臺表示，區塊鏈技術是公司研究和探索的元宇宙領域的常用技術之一。公司基于大數據分析、機器學習等人工智能技術，優化信息流推廣和個性化推薦，高效連接客戶與用戶，促進流量價值的商業化變現。[2022/7/6 1:55:39]

注意，上面介紹各個核心組件的時候，我們區分了組件和服務，兩者的區別是：組件沒有額外監聽端口，與node共用同一個端口，而服務會單獨監聽一個端口，通常是GRPC服務。

Libra設計與實現

Libra涉及的東西比較多，我們從三條線介紹Libra的設計與實現：

通過分析Node啟動并加入到Libra網絡的過程，介紹Network組件的設計與實現；

圍繞Transaction的生命周期，分析其接收交易、打包區塊、運行上鏈的過程，介紹Libra的Mempool、Executor以及Storage、VM等核心組件；

圍繞LibraBFT，介紹Consensus組件以及區塊達成共識的過程

如果想了解或者使用Libra，我們需要先啟動一個節點，并將它加入到網絡中。接下來，我們看看第一條主線，了解一下Node的啟動以及Network的設計與實現。

Node啟動流程

動態 | 區塊鏈技術可解決珠寶業不透明供應鏈問題:紐約時報近日刊文稱，區塊鏈技術可以成為珠寶行業的改變者，該技術本身具有透明度和不可改變的特性，可以降低行業特定的零散供應鏈中的假冒風險。根據IBM全球董事總經理兼消費行業總經理Laurence Haziot的說法，區塊鏈可以成為奢侈品行業的生命線，因為它可以增強品牌與消費者之間的信任。[2018/12/2]

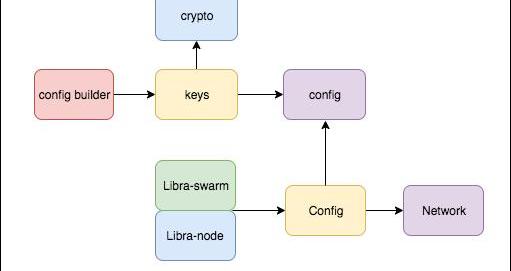

我們先看一下Node大概的啟動流程，主要包含兩部分：

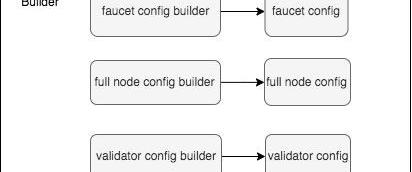

生成configLibra的Config的模塊中，能構建3種類型的配置文件，分別是validator、faucet、fullnode的配置文件。其中faucet配置是水龍頭服務相關的一些配置，通常只有測試網絡中第一個validator節點才需要。

啟動node

上圖中Libra-node用于啟動單節點，Libra-swarm用于批量啟動多節點。接下來，我們分別看一下這兩步的一些實現細節，以及之前的準備工作。

準備工作

動態 | ISO將于明年五月在都柏林舉辦會議討論區塊鏈技術標準:據irishtimes消息，愛爾蘭財政部部長邁克爾·達西(Michael D’arcy)上周宣布，五國際標準化組織（ISO）將于明年五月在都柏林舉辦會議，屆時將討論區塊鏈技術國際標準。[2018/10/8]

在一切繼續之前，我們先準備需要依賴的環境

?1).獲取Libra代碼

?gitclone?https://github.com/libra/libra.git

?2).編譯和運行環境

?a.建議使用Libra自帶的腳本script/dev_setup.sh安裝環境依賴

?b.或者自己手動安裝rust、cargo、git、pb、go、CMake等工具

?

生成config

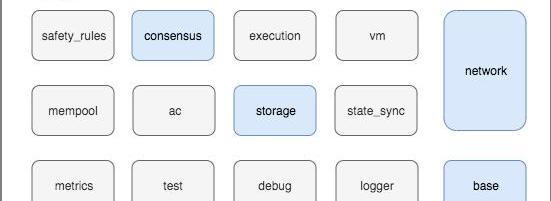

?從前面的Node啟動流程我們了解到，啟動node首先需要生成配置。Libra包含的配置文件比較多，我們來整體看一下配置文件：

不過沒有特殊需求的話，需要我們特別注意和關注的配置其實也不算多，主要有：

?a.Node的角色分為Validator和FullNode

美國科羅拉多州通過法律促進區塊鏈技術:2018年5月8日，科羅拉多州成為美國引入區塊鏈法律的第一州。科羅拉多州立法者通過了一項旨在消除區塊鏈發展壁壘的法案，授權開發分布式賬本技術來存儲敏感數據，禁止對該技術的某些用戶收費，并鼓勵大學將其添加到自己的課程中。[2018/5/11]

?b.生成3個秘鑰，2個ed25519算法生成，分別用于打包block簽名、網絡的消息簽名，Libra提供了一個generate_keypair工具生成ed25519秘鑰(cargorun-pgenerate_keypair–-omint.key)，1個是x25519算法生成，用于標識節點身份

?c.數據存儲路徑，默認會生成臨時路徑

?d.network_peers：存放網絡中Node的公鑰等信息，主要包含網絡消息簽名的公鑰和節點身份的公鑰

?e.seed_peers：當前節點加入網絡主動去連接的node的信息

?f.consensus_peers：所有Validator節點的信息，Libra網絡是一個許可形網絡

?g.各服務的端口以及其他配置，沒有特殊要求的話，默認就好

啟動Node

連接Libra的測試網絡shscripts/cli/start_cli_testnet.sh

韓國金融服務委員會將區塊鏈技術納入金融科技政策規劃:韓國金融服務委員會(FSC)已公布計劃，鼓勵在新的支付系統中使用區塊鏈技術，以更好地保護用戶信息。據韓國《中央日報》報道，FSC將出臺新規，為銀行和保險公司使用區塊鏈技術保護客戶數據打開大門。FSC主席Choi Jong-ku對記者表示，這種對區塊鏈友好的金融科技政策采取的新措施可能會給當地就業市場帶來提振。[2018/3/21]

自建節點cargorun-plibra-node或者cargorun-plibra-swarm–-s

當前node啟動起來之后，會根據seed_peers的配置，去連接相應的node節點，加入到網絡中去，如果沒有seed_peers則會啟動一個單獨的網絡。接下來，我們深入了解一下Node的Network的一些設計與核心實現。

Network組件

1.Network核心模塊

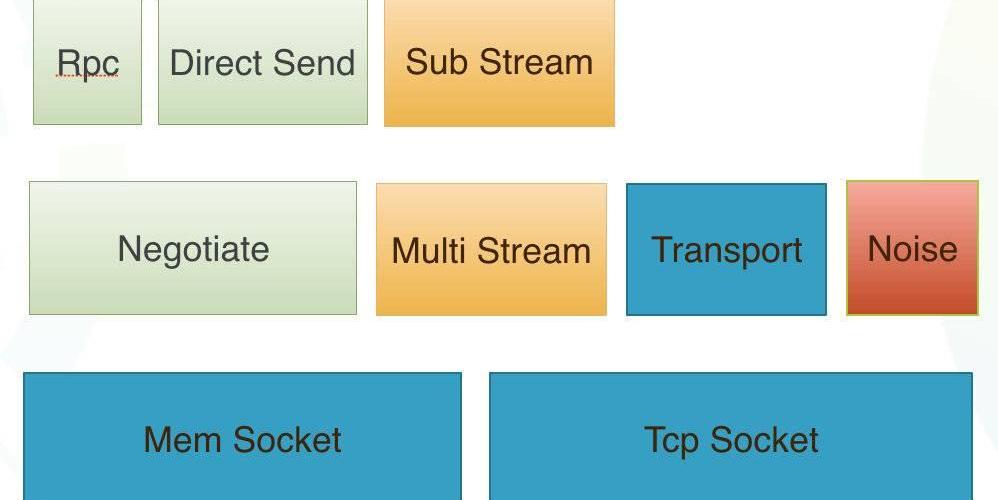

我們整體看一下Network包含哪些模塊：

上面中，從下往上看：

?a.MemSocket實現了UNIXdomainsocket的功能，一般用于測試

?b.TcpSocket網絡連接

?c.Transport可以理解為MemSocket和TcpSocket的一層抽象，封裝了socket的操作

?d.Noise是一種加密協議，前面提到的用于網絡消息簽名的ed25519私鑰，就是作用在這里

?e.Rpc是Libra自己實現的遠程過程調用協議，調用方會等待被調用方返回結果

?f.DirectSend從字面理解是直接發送，調用方發送完立即返回，不等待被調用方返回結果

?g.Negotiate可以理解為對Rpc和DirectSend的抽象

?h.MultiStream用于多路復用，使用了yamux協議。通俗的理解就是在同一個Tcp連接上，從邏輯上將每種上層協議封裝成一個單獨SubStream，以實現多個上層協議共用一個Tcp連接的情況。這一點后面我們還會提到。

以上是Libra的Network組件的一個整體實現，接下來我們介紹一下Libra的協議。

2.Libra的主要協議

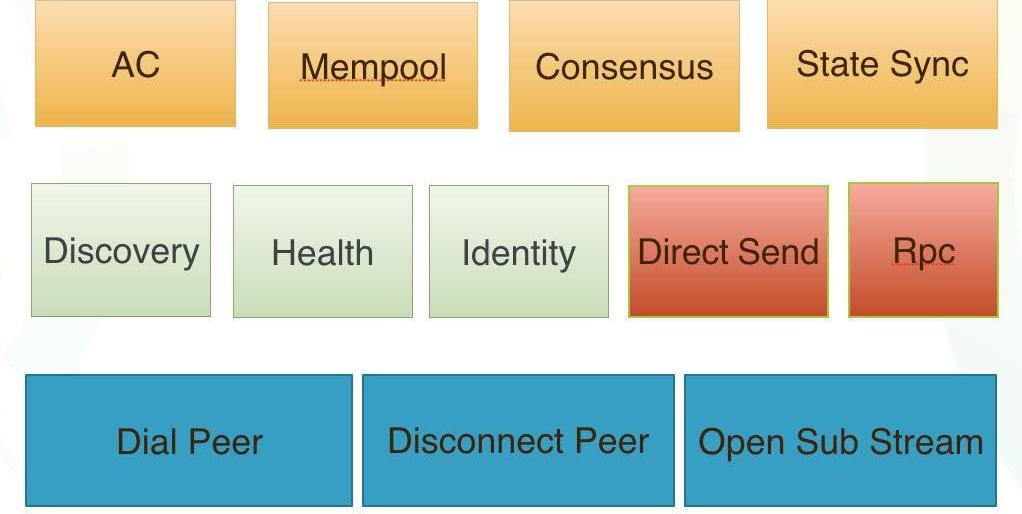

上面我們對Network組件有了一個宏觀的認識，這里我們介紹一下Libra包含的協議：

上圖中，從下往上看：

?a.PeerManager封裝了網絡連接以及多路復用的操作

?b.Identity協議：前面提到的x25519私鑰，就是Identity協議用于標識當前節點的身份，協議會根據節點的Role將Validator網絡與Fullnode網絡進行隔離

?c.Health協議：定期隨機選擇一個節點發送探活消息

?d.Discovery協議：每個round從相鄰的節點同步節點信息，以發現新節點，可以理解為gossip協議

?e.AdmissionControl協議：只有RPC的實現，Fullnode節點在收到用戶提交的Transaction之后，通過AC協議將Transaction轉發給Validator節點

?f.Mempool協議：只有DirectSend實現，用于不同的Mempool之間同步Transaction

?g.Consensus協議：包含RPC和DirectSend，用于Validator之間達成共識

?h.StateSynchronizer協議：只有DirectSend實現，不同node之間尋找Block

前面我們提到了多路復用，上面的協議都是通過MultiStream分別開了SubStream，邏輯上把消息協議區分出來。其中Identity、Health、Discovery是所有node都會包含的基本協議，而Consensus是只有Validator節點才會包含的協議。

總結

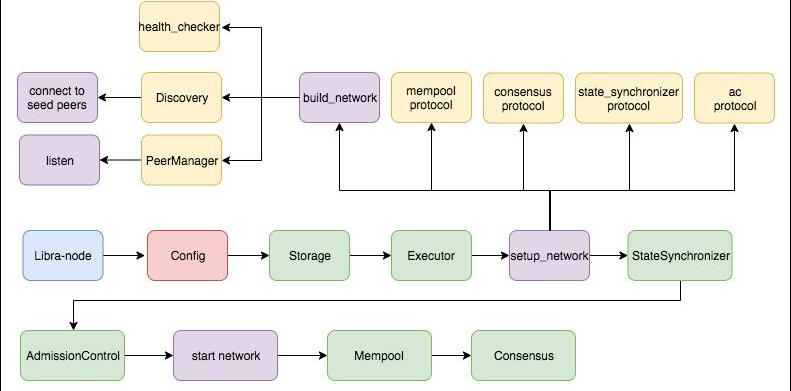

最開始我們講了Node啟動流程，講述了config配置需要注意的地方以及node啟動的方式和流程。然后我們深入到Network組件，講了Network的組成模塊以及提供的協議能力。我們以單節點為例，將整個啟動以及加入網絡的過程總結如下圖：

其中黃色部分表示在Network的端口是開啟了SubStream，添加了相應的協議和協議處理過程；綠色部分部分表示服務或者組件實例化，可以看出Storage和Executor不依賴Network；初始化Discovery協議的時候，節點會去連接seed節點，并且seed節點會驗證Identity。以上是節點啟動以及加入到網絡的大概流程。
