realme Buds Air 5 Pro真無線耳機拆解，同軸雙單元，深海降噪2.0_WIN

真我BudsAir5Pro是科技潮牌realme于5月10日“真我11系列新品發布會”上推出的一款真無線降噪耳機，作為新一代“Pro”級產品，在降噪、音質、延遲、續航時間等核心功能上進行了全面升級，并新增了3D空間音效，為用戶提供Pro級優質無線音頻體驗。

真我BudsAir5Pro真無線降噪耳機在外觀方面，沿用了家族式的獨特設計風格，配備有日出之城、星夜黑兩款時尚配色。在音頻方面，其搭載了HiFi級同軸雙單元，覆蓋20-40KHz超寬頻響范圍，并支持LDAC高清音頻格式，通過了Hi-ResAudio小金標認證，可提供錄音室級的原聲聽感。同時還支持定制化聽感補償算法，3D空間音效，帶來個性化的聆聽體驗。

在降噪方面，真我BudsAir5Pro，升級深海降噪2.0，可提供最大50dB的降噪深度和4000Hz的降噪頻寬，同時支持自適應場景降噪，可根據不同的使用場景，智能調節降噪檔位，兼顧降噪效果和降噪舒適性；升級六麥AI深度通話降噪，保障清晰流暢的通話效果。其他方面，還支持40ms低延遲游戲模式、雙設備連接、開蓋閃連，擁有單耳機使用11小時，耳機+充電盒使用40小時的超長續航。

我愛音頻網此前還拆解過realmeBudsAir3真無線耳機、realmeAir3Neo真無線耳機、realmeBudsAir2、realmeBudsAirPro真無線降噪耳機，realmeBudsQ2、realmeBudsQ、realmeBudsAirNeo、realmeBudsAir真無線藍牙耳機，realmePocket藍牙音箱，下面再來看看這款產品的詳細拆解報告吧~

一、realme真我BudsAir5Pro真無線降噪耳機開箱

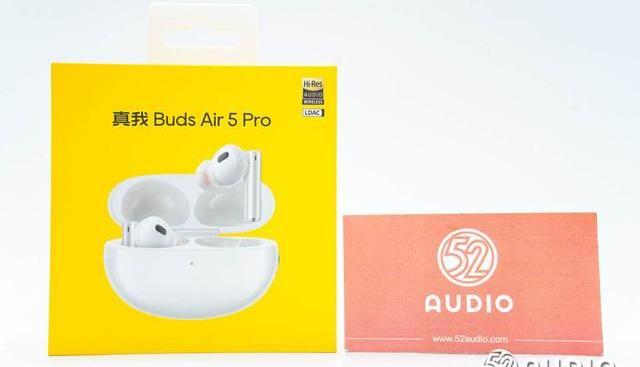

真我BudsAir5Pro真無線降噪耳機包裝盒設計簡約，采用了realme標志性的亮黃色配色，正面展示有對應產品配色的產品外觀設計，產品名稱，以及Hi-ResAUDIOWIRELESS和LDAC標志。

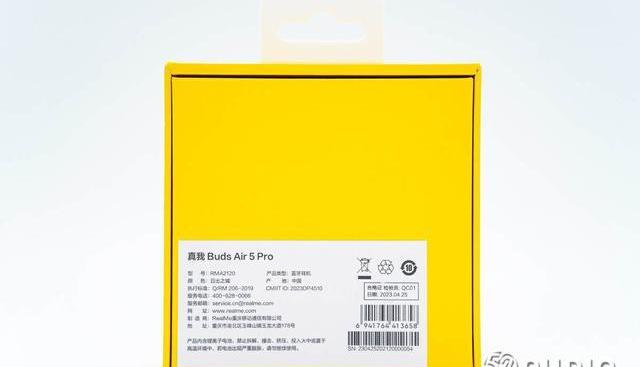

包裝盒背面標簽上信息，型號：RMA2120，產品類型：藍牙耳機，顏色：日出之城，制造商：RealMe重慶移動通信有限公司，產地：中國。

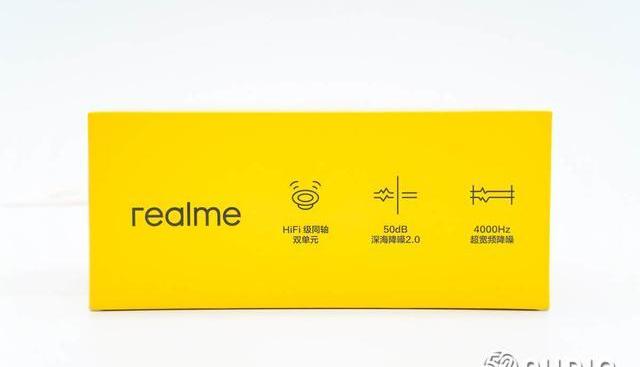

包裝盒側邊展示有產品的功能特點：HiFi級同軸雙單元、50dB深海降噪2.0、4000Hz超寬頻降噪。

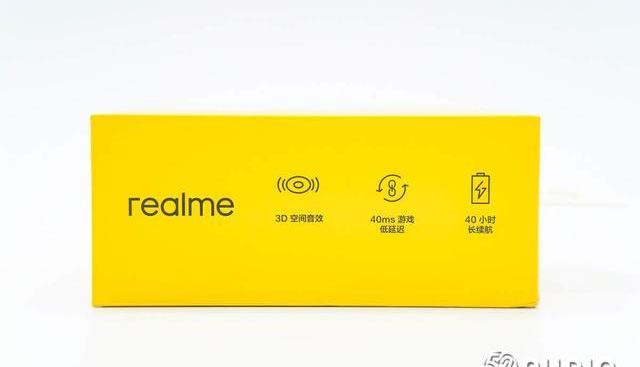

另外一側戰士的功能特點：3D空間音效、40ms游戲低延遲、40小時長續航。

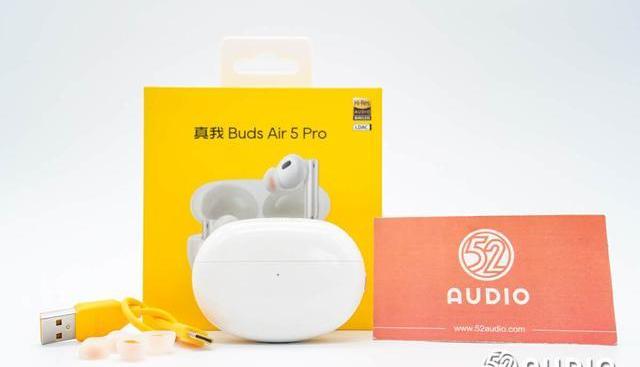

包裝盒內部物品有TWS耳機、耳塞和充電線。

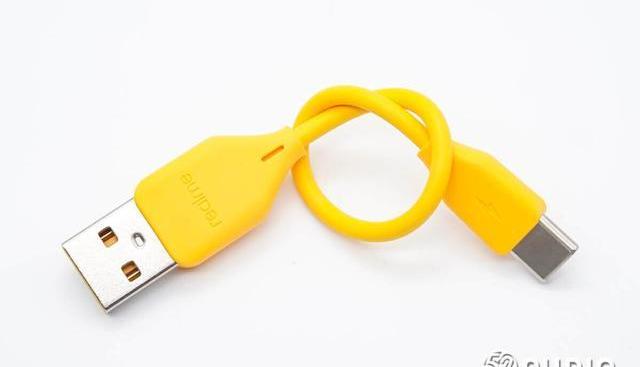

USB-AtoType-C充電線，采用了realme品牌標志性的黃色配色，兩端插頭上設計有品牌LOGO和充電標識。

Cream通過投票，將接受新的以太坊利率模型:據官方消息，流動性挖礦項目Cream通過投票，決定接受新的以太坊利率模型。接受新的以太坊鏈上利率模型將會讓協議更加穩定和健康，有利于穩定達成利用率80%的目標。新的利率模型將會在今晚23點59分生效。[2020/10/29]

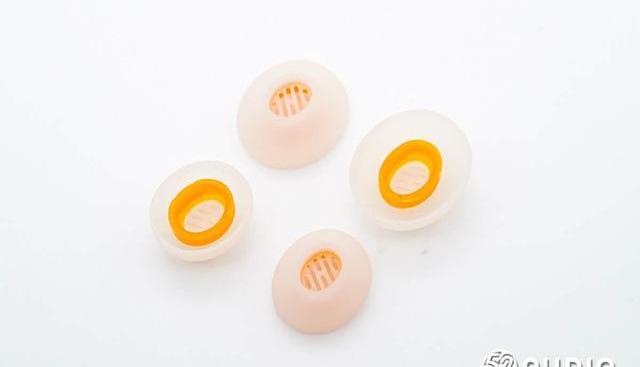

隨機標配的耳塞，總共有S/M/L三種尺寸，內部同樣采用了黃色配色，并設計有防護網，阻擋大顆粒異物。

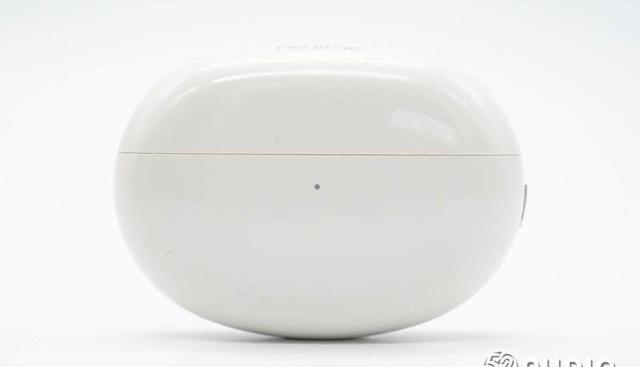

真我BudsAir5Pro充電盒采用了圓潤的橢圓形設計，烤漆工藝質感，日出之城呈現高級米灰色，觀感時尚淡雅。充電盒正面設置有一顆指示燈，用于反饋藍牙配對和充電狀態。

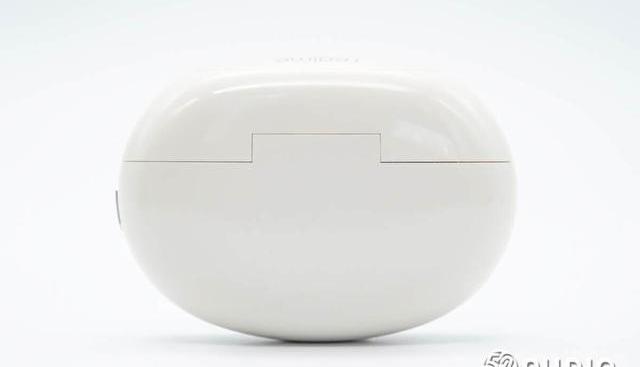

充電盒背面外觀一覽，一體式轉軸設計。

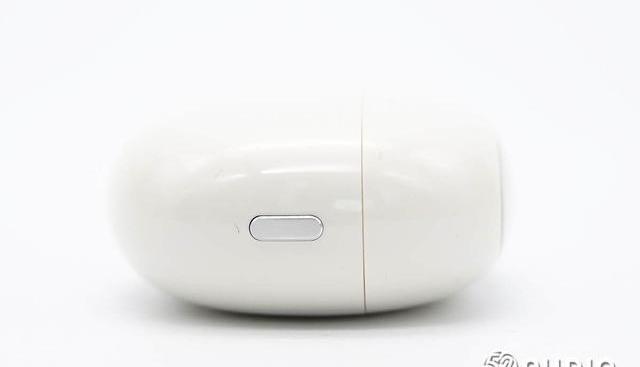

充電盒右側設置有藍牙配對功能按鍵，采用銀色配色，設計亮面倒角，更顯精致。

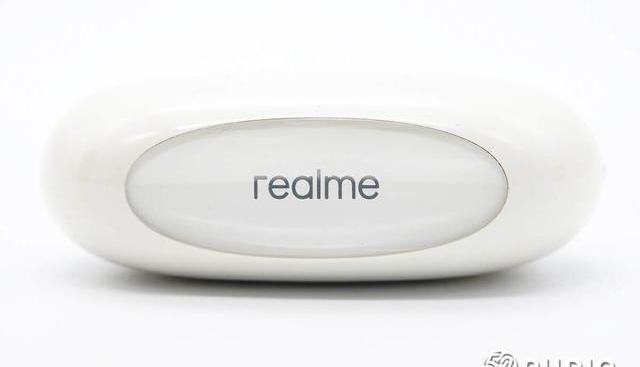

充電盒頂部設計有晶瑩剔透的橢圓形云頂以及燙銀的“realme”品牌LOGO。

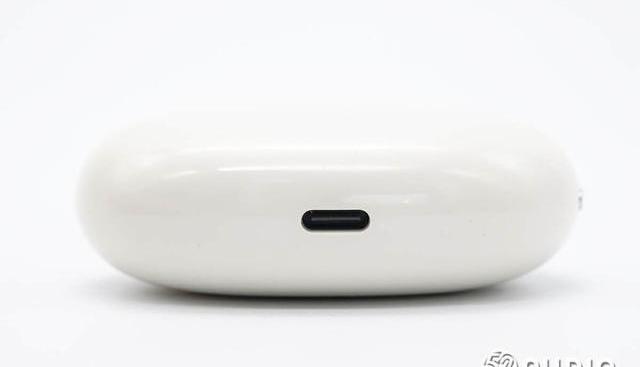

充電盒底部設計有Type-C充電接口。

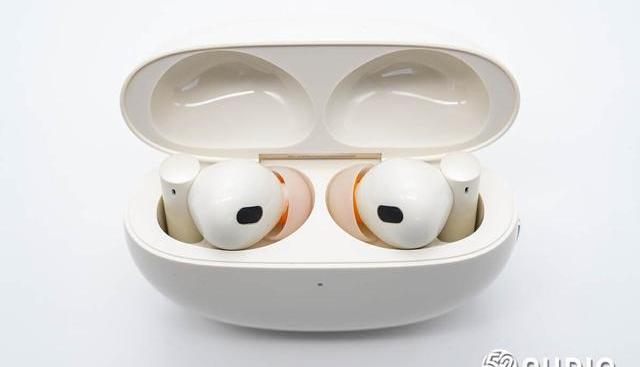

打開充電盒蓋，耳機放置狀態展示，通過磁吸固定，突出于座艙，能夠便捷取放。

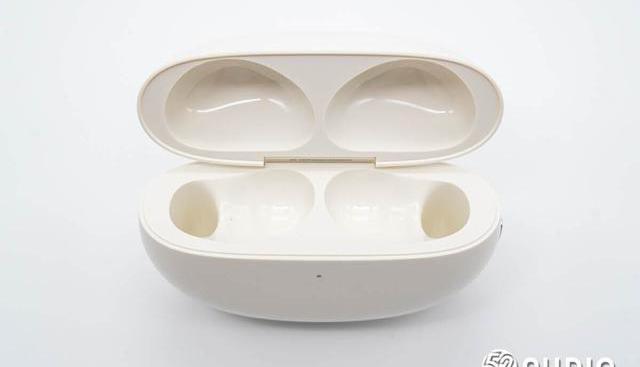

取出耳機，座艙內部結構一覽。

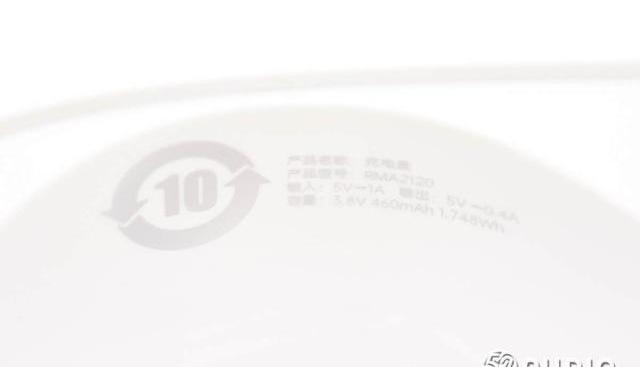

盒蓋內側印有產品參數信息，產品名稱：充電盒，產品型號：RMA2120，輸入：5V-1A，輸出：5V-0.4A，容量：3.8V460mAh1.748Wh。

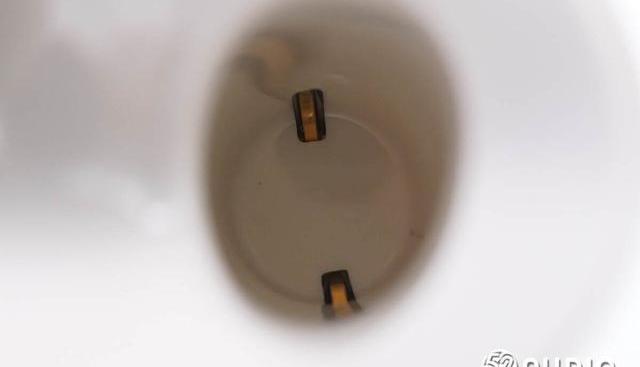

耳機柄座艙底部設置為耳機充電的金屬彈片。

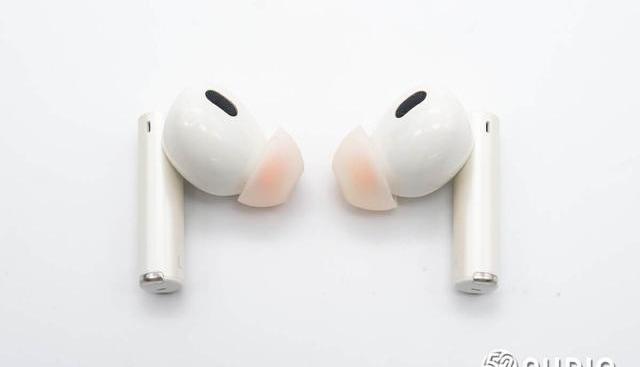

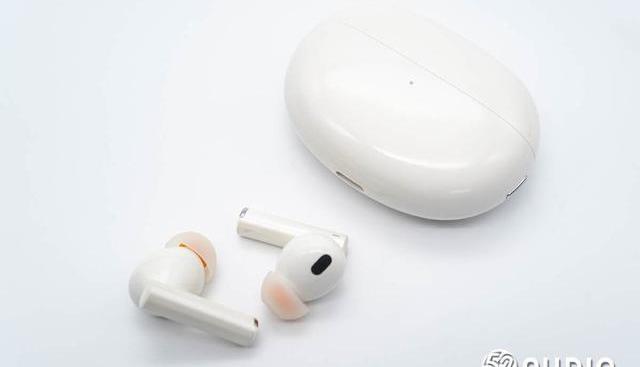

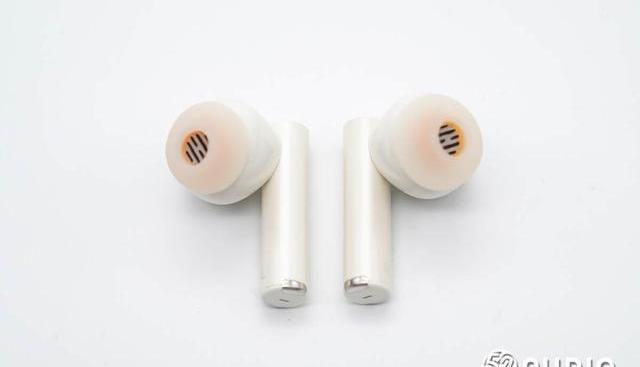

realme真我BudsAir5Pro真無線降噪耳機整體外觀一覽，耳機采用了柄狀的入耳式設計，磨砂+烤漆兩種工藝結合，擁有非常出色的質感表現。

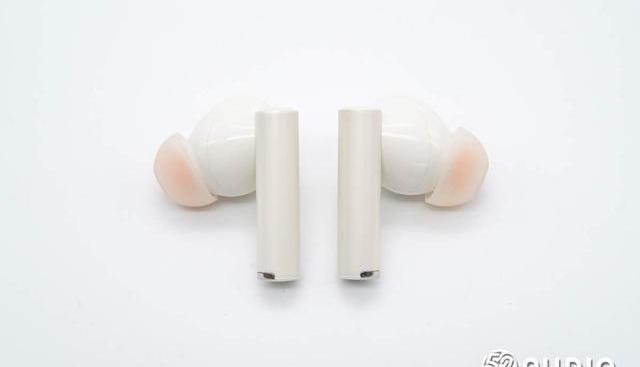

耳機外側外觀一覽，耳機柄延續了經典圓柱形設計，細膩磨砂質感，觀感簡約時尚。耳機柄上設計有觸控區域，用于實現各項功能控制；耳機柄底部設置金屬觸點，用于為耳機充電。

Cobra：Blockstream等組織將繼續為爭奪比特幣核心的影響力而進行斗爭:9月8日早間，Bitcoin.org網站共同所有者Cobra發推稱，Chaincode Labs挖走了Blockstream最好的開發人員Pieter Wuille。幾天后，Blockstream通過利用Twitter攻擊Chaincode Labs的關聯開發人員，以此做出回應。預計這些組織為爭奪比特幣核心的影響力而繼續進行巧妙的斗爭。[2020/9/8]

耳機內側外觀一覽，耳機柄側邊設置降噪麥克風拾音孔，能夠有效降低風噪影響；內側設計L/R左右標識，便于用戶快速區分。

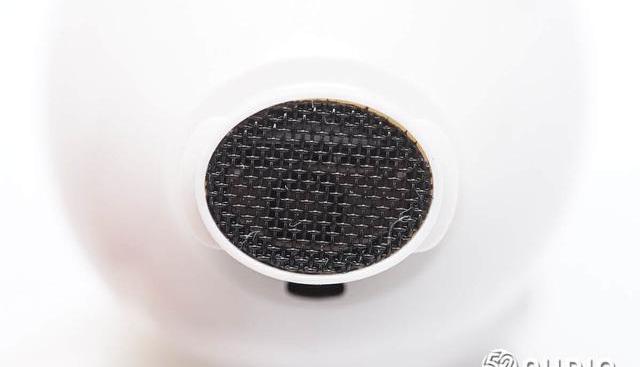

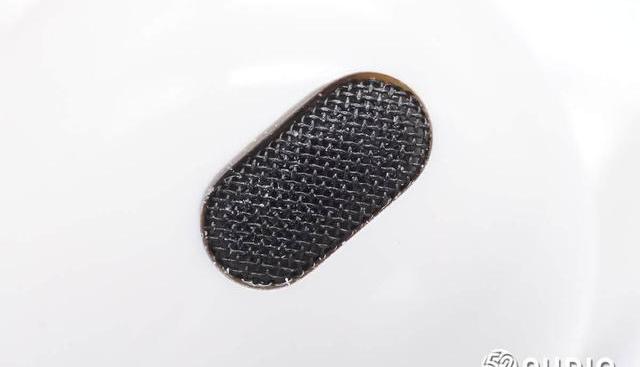

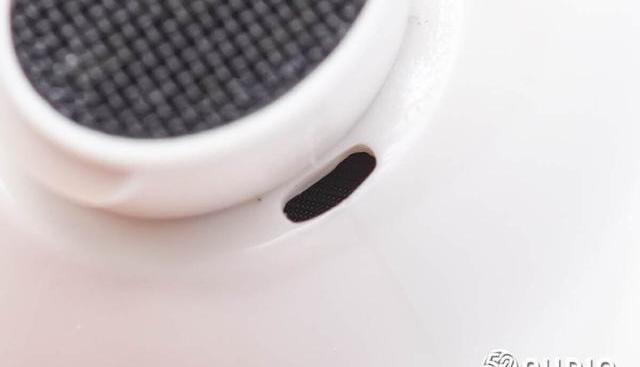

耳機內側泄壓孔特寫，用于保障腔體內部空氣流通，通過金屬網防護。

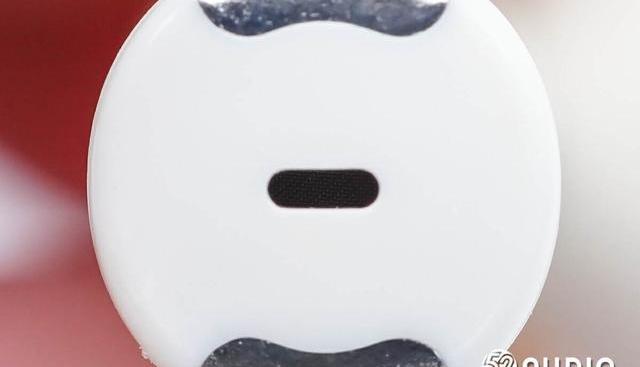

耳機柄底部的通話麥克風拾音孔特寫。

耳機另外一側外觀一覽。

取掉耳塞，耳機橢圓形出音嘴特寫，內部還設置有后饋降噪麥克風，用于從耳道內部拾音。

出音管底部調音孔特寫，用于使音腔內部空氣流通，提升音頻性能。

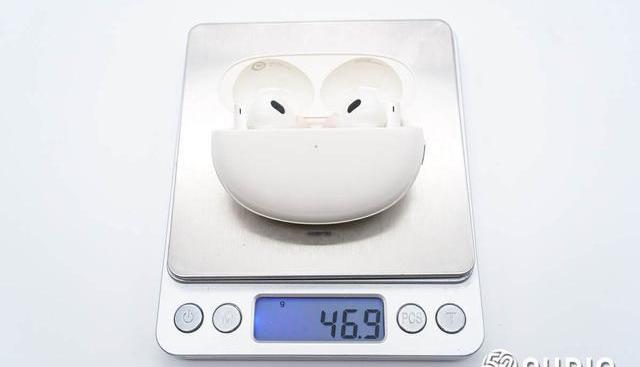

經我愛音頻網實測，realme真我BudsAir5Pro真無線降噪耳機整機重量約為46.9g，體積輕盈，外出便于攜帶。

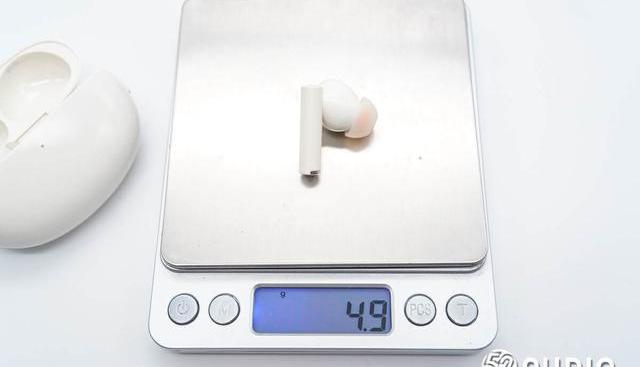

單只耳機重量約為4.9g，提供舒適輕盈的佩戴體驗。

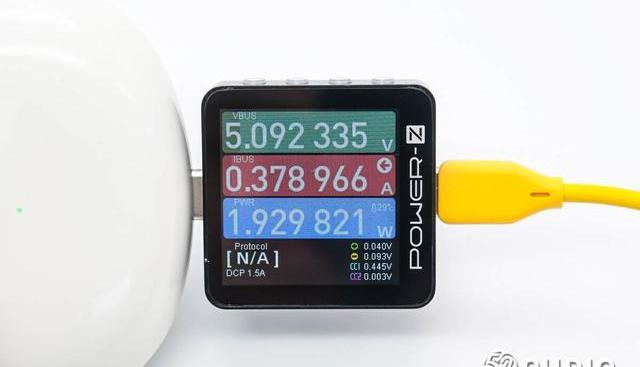

我愛音頻網采用CHARGERLABPOWER-ZKM002C對realme真我BudsAir5Pro真無線降噪耳機充電測試，輸入功率約為1.93W。

二、realme真我BudsAir5Pro真無線降噪耳機拆解

通過開箱，我們了解了realme真我BudsAir5Pro真無線降噪耳機的詳細外觀設計，下面進入拆解部分，看看內部結構配置信息~

充電盒拆解

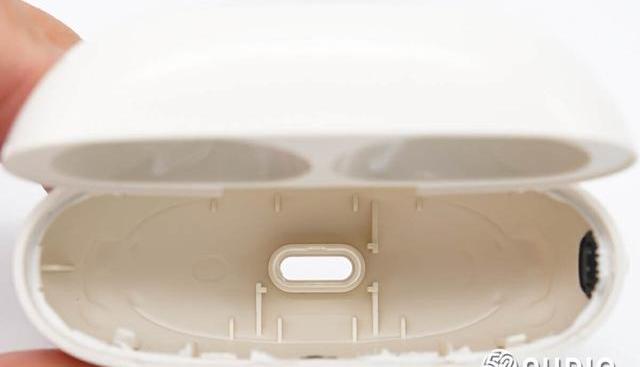

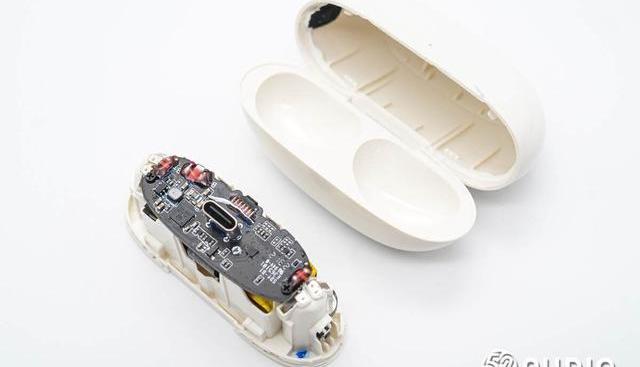

撬開卡扣式固定的充電盒外殼，取出內部座艙結構。

座艙內部結構一覽，設計有定位柱，保障結構的穩定固定。

Aave與RealT合作將房屋抵押貸款引入DeFi:金色財經報道，根據DeFi Pulse的說法，去中心化貨幣市場Aave已發布了其協議第二版的規范。Aave將與房地產代幣化公司RealT合作，將房屋抵押貸款帶入DeFi。 目前RealT尚未回復以發表評論。此外，V2版還將包括交易費用優化，例如對智能合約GasToken的本地支持。[2020/8/15]

座艙底部通過螺絲固定主板單元。

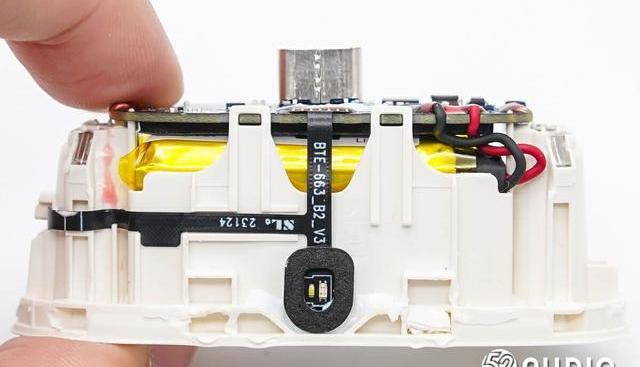

座艙正面設置有一條FPC排線，連接指示燈和功能按鍵。

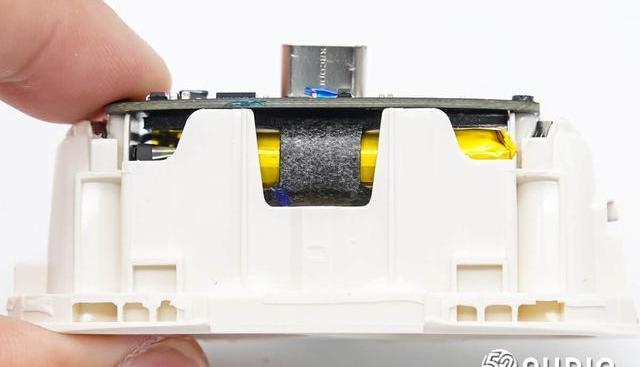

座艙背面結構一覽，電池位于腔體內部，起到很好的保護。

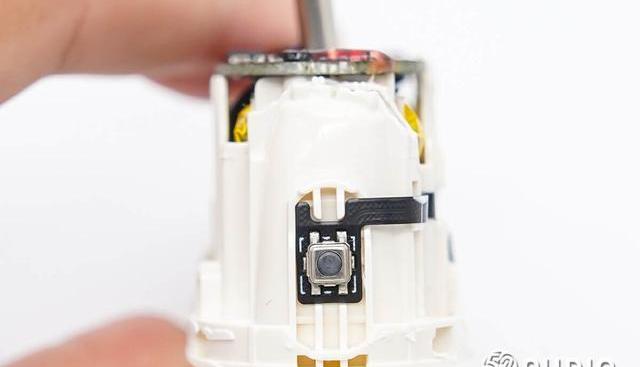

座艙側邊的功能按鍵結構一覽。

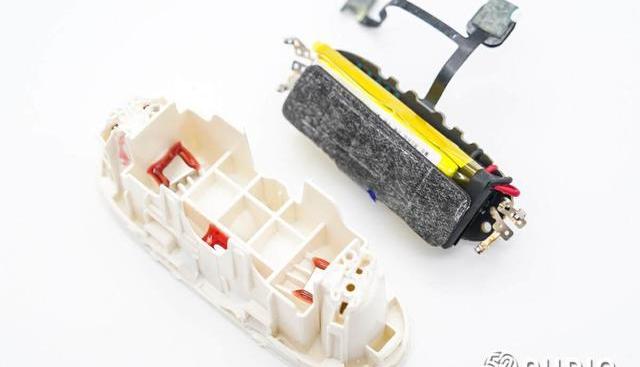

卸掉螺絲，取掉座艙上的組件。

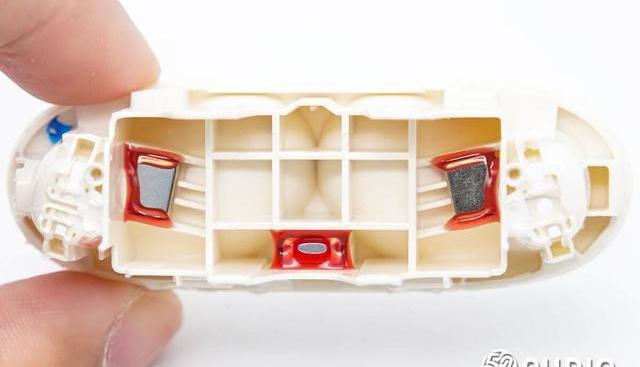

座艙底部結構一覽，設置有三顆磁鐵用于與充電盒蓋和耳機固定。

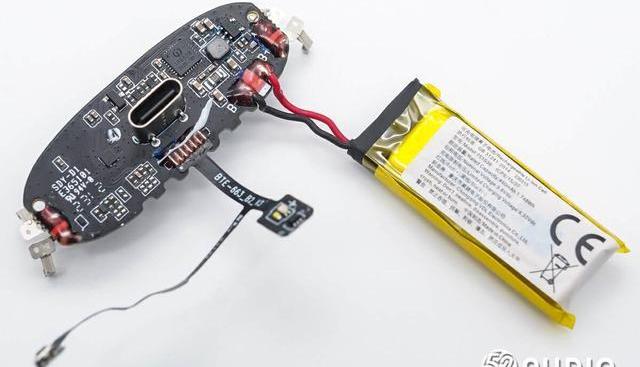

充電盒內部主要電路一覽。

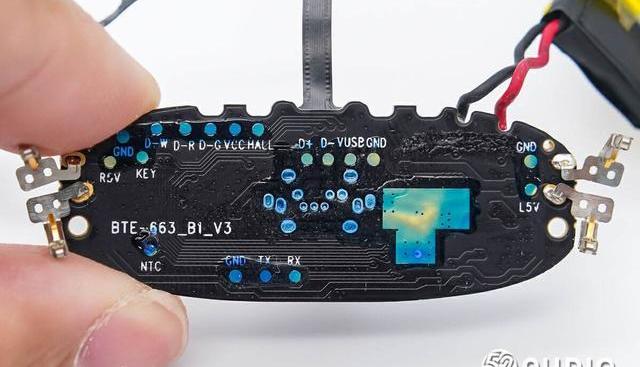

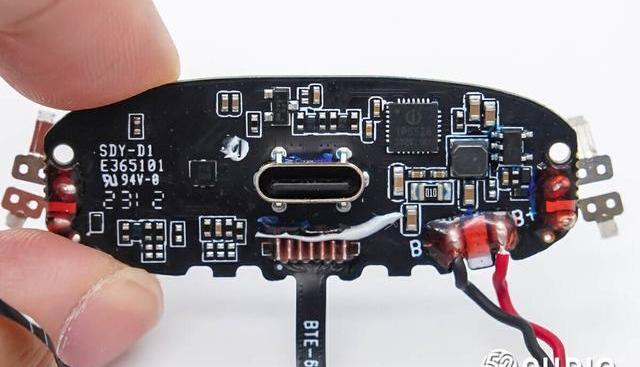

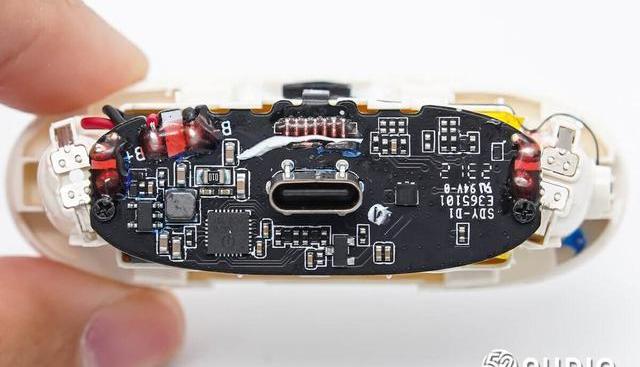

充電盒主板一側電路一覽。

充電盒主板另外一側電路一覽。

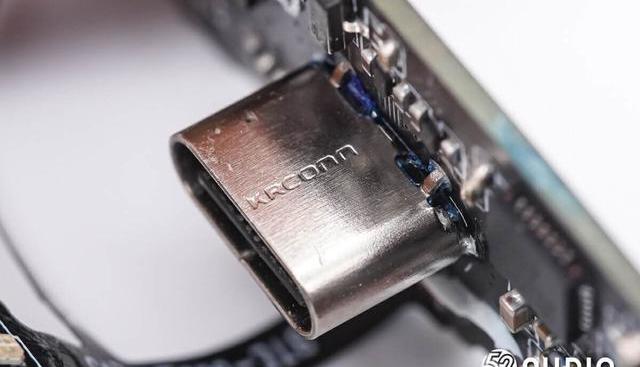

Type-C充電母座特寫，來自“KRCONN”深圳精睿興業科技有限公司。

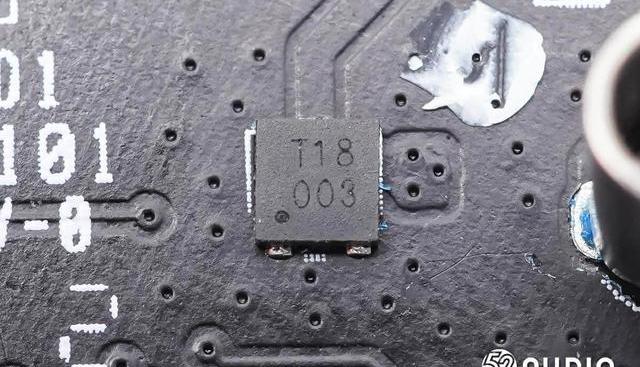

絲印T18003的TVS管，用于輸入過壓保護。

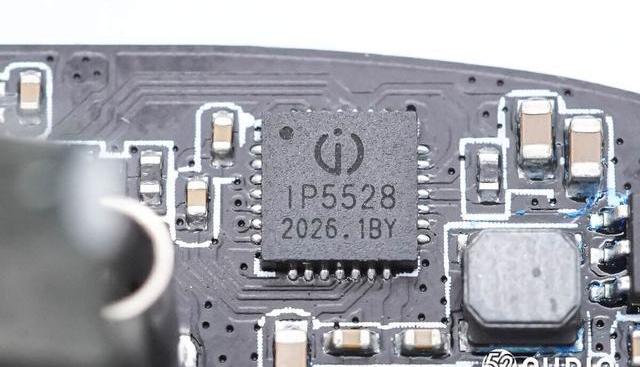

Injoinic英集芯IP5528TWS耳機充電倉管理SoC，是一款集成MCU、升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SOC，為TWS充電倉提供完整的解決方案。得益于IP5528的高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

IP5528只需一個電感實現升降壓功能，支持低成本電感和電容。IP5528的同步升壓系統提供額定400mA輸出電流，轉換效率高至93%。輕載時，自動進入休眠狀態，靜態電流降至15μA。

IP5528采用開關充電技術，提供額定1A充電電流，充電效率高至90%。內置芯片溫度保護和輸入電壓智能調節充電電流。IP5528內置12bitADC，可精確測量電池電壓和電流。支持1/2/3/4顆LED電量顯示和數顯電量顯示。從產品手冊介紹，IP5528還支持輸出電壓3.2V~5.2V，支持給耳機快充。

PAX Treasury在以太坊網絡增發1038.1萬枚USDC:Whale Alert數據顯示，北京時間7月19日15:44，PAX向以太坊網絡增發1038.1萬枚USDC，交易哈希為0x6ff507f00fb398e156893697c7f910e19f1f8b70cf02bbc2c52c665b214bfc18。[2020/7/19]

據我愛音頻網拆解了解到，目前已有榮耀、漫步者、中興、JLab、海貝、倍思、網易云音樂、喜馬拉雅、Pioneer先鋒、魔聲、PIHEN品恒、公牛、傲基、MPOW、BoAt、諾基亞、聯想、山水、Ambie、諾必行、充客等大量品牌的TWS耳機充電盒采用英集芯的電源管理方案。

Injoinic英集芯IP5528詳細資料圖。

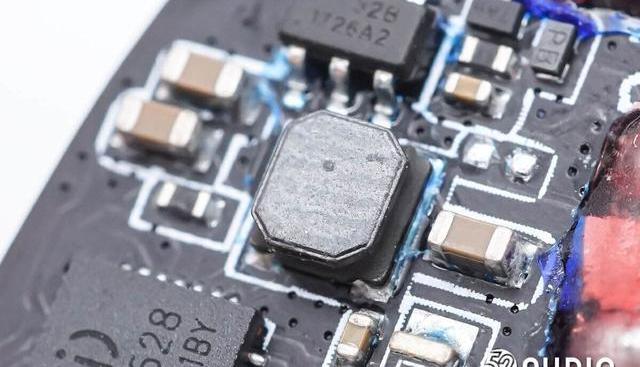

電源管理SoC外圍功率電感特寫。

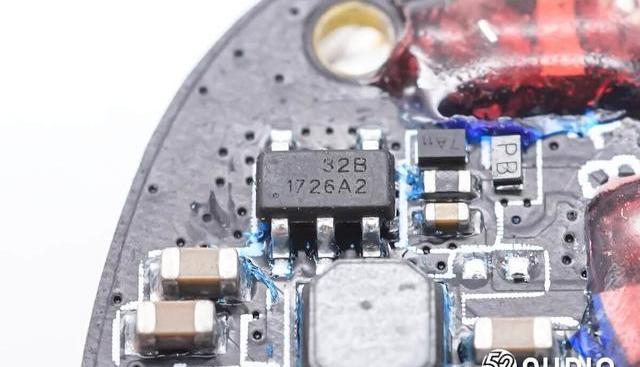

絲印32B1726A2的一體化鋰電保護IC。

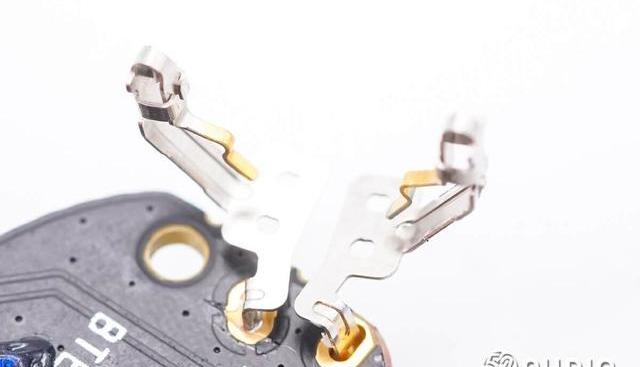

為耳機充電的金屬彈片連接器特寫。

排線電路一覽。

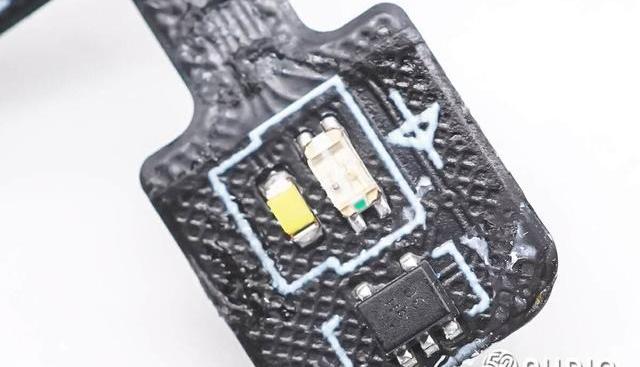

兩顆不同顏色的LED指示燈特寫，用于反饋剩余電量信息和藍牙配對狀態。

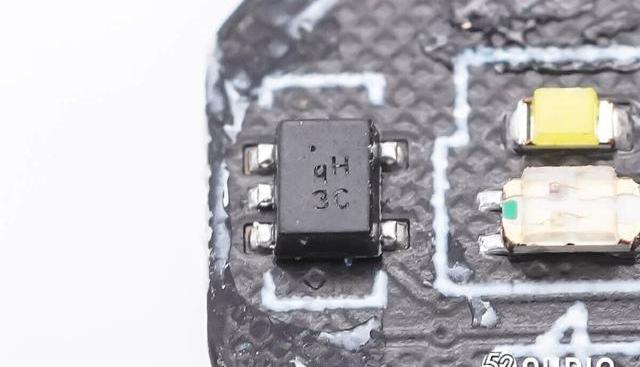

絲印qH3C的霍爾元件，用于感知充電盒開啟/關閉時的磁場變化，進而通知充電盒MCU和耳機與已連接設備配對或斷開連接，實現入倉自動充電、開蓋即連等功能。

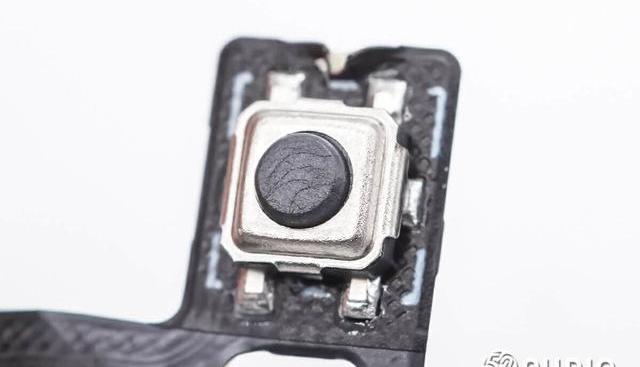

藍牙配對功能按鍵特寫，貼片焊接。

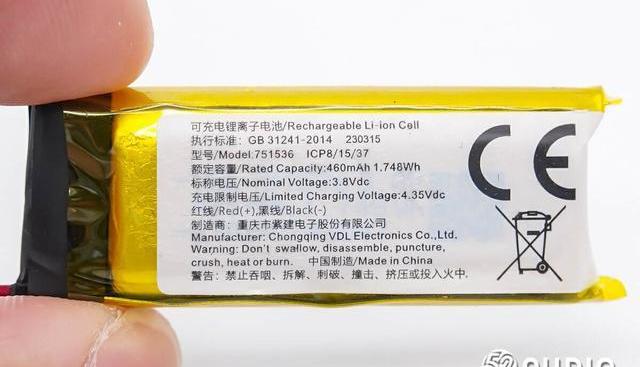

充電盒內置可充電鋰離子電池，型號：751536，額定容量：460mAh1.748Wh，標稱電壓：3.80Vdc，充電限制電壓：4.35Vdc，制造商：重慶市紫建電子股份有限公司，中國制造。

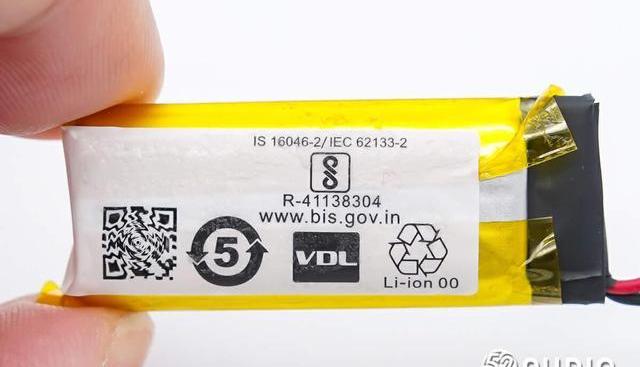

電池背部標簽上印有VDL品牌LOGO，印度BIS認證標志，以及可循環使用標識。

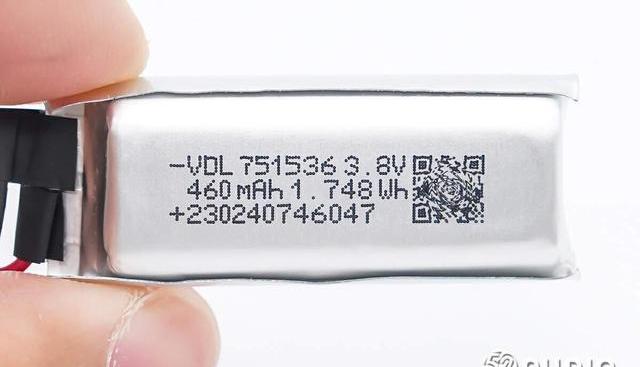

撕開外部絕緣保護，內部電芯上絲印信息一覽，與外部標簽一致，絲印有二維碼，用于產品追溯。

德國聯邦金融監管局批準BITREAL資本啟動混合加密基金:據financemagnate消息，德國聯邦金融監管局（BaFin）已允許總部位于慕尼黑的BITREAL開展營銷授權和注冊，以運營名為BITREAL Real Estate Blockchain Opportunities Fund的的加密貨幣和房地產混合型基金。[2018/4/25]

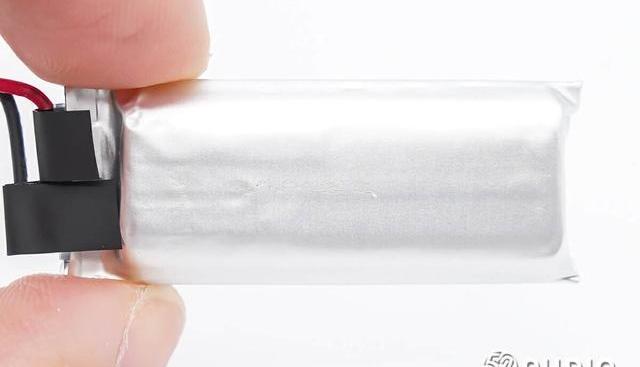

電芯背面未絲印信息，電池與導線焊接，通過絕緣貼紙防護，保護電路位于主板上。

耳機拆解

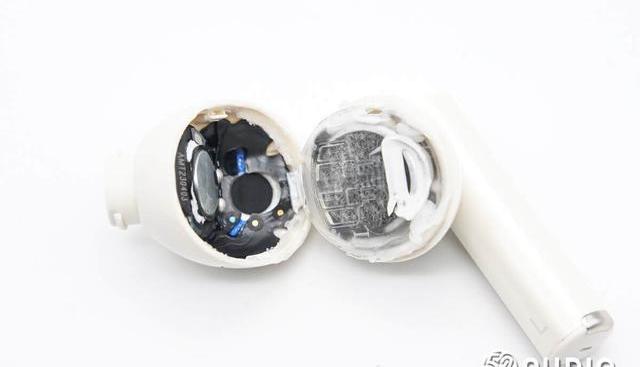

進入耳機拆解部分，沿合模線打開耳機頭腔體。

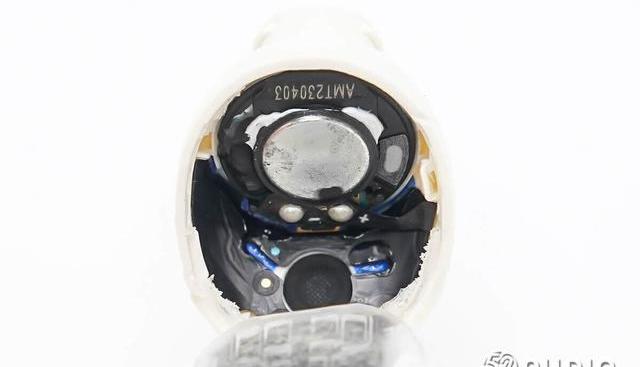

前腔內部結構一覽。

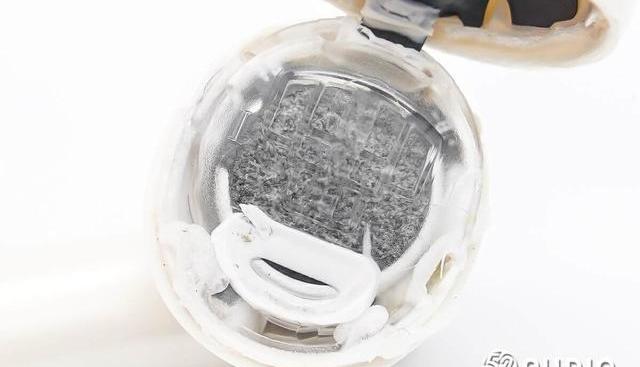

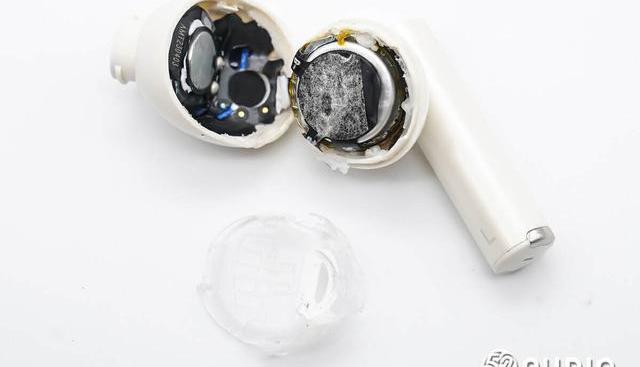

后腔內部結構一覽，通過透明塑料件與音腔隔離。

取掉透明塑料件。

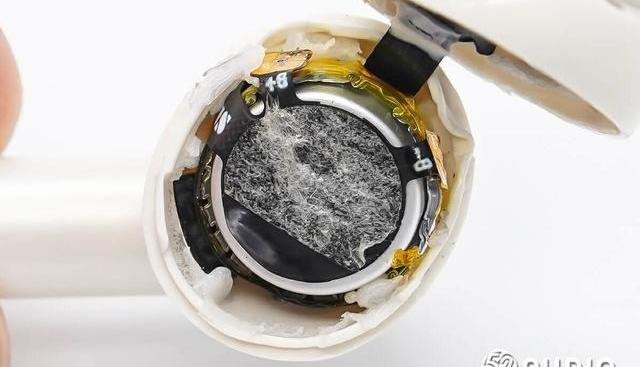

后腔內部設置電池單元結構一覽。

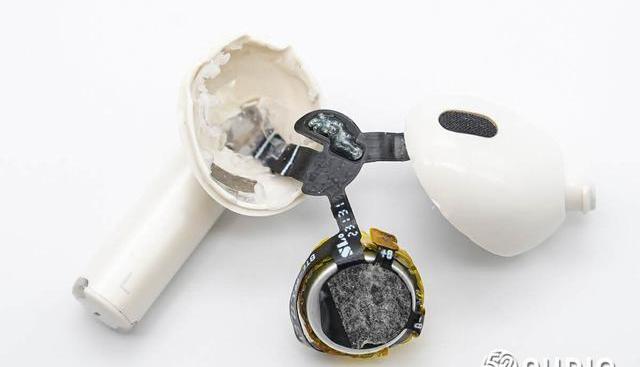

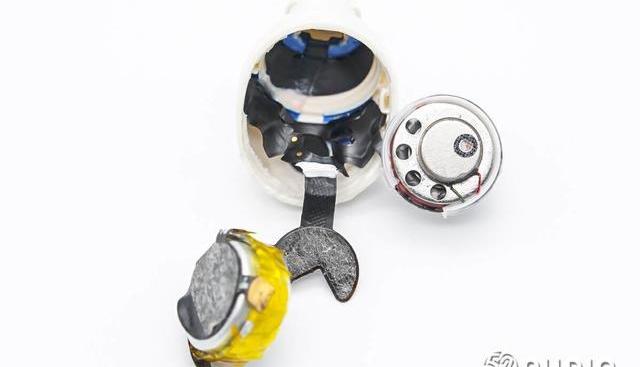

取出電池，排線過孔連接到耳機柄內部主板，打膠密封。

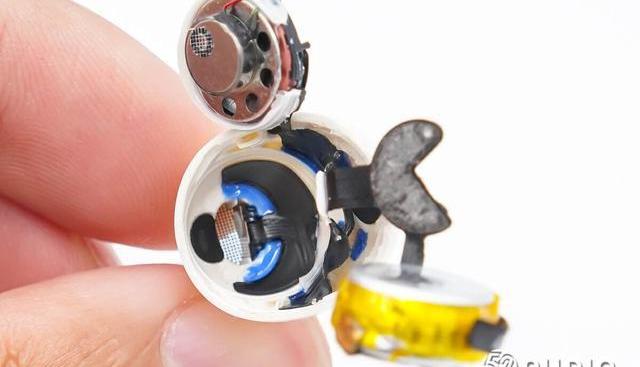

掀開揚聲器單元。

排線末端設置有后饋降噪麥克風。

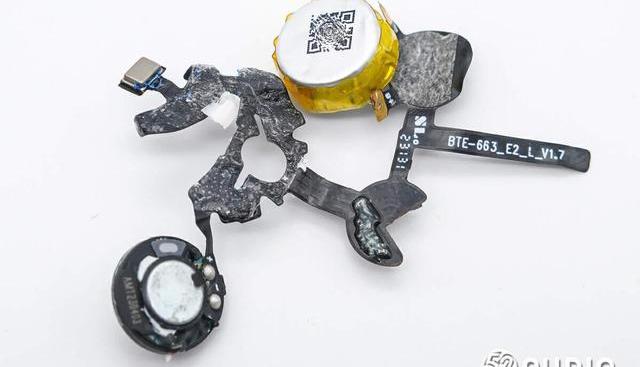

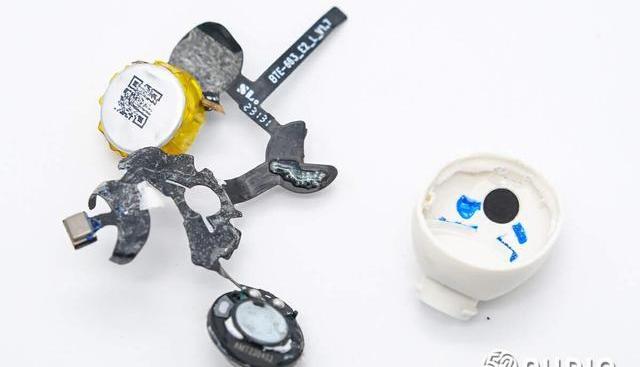

耳機頭內部元器件拆解一覽。

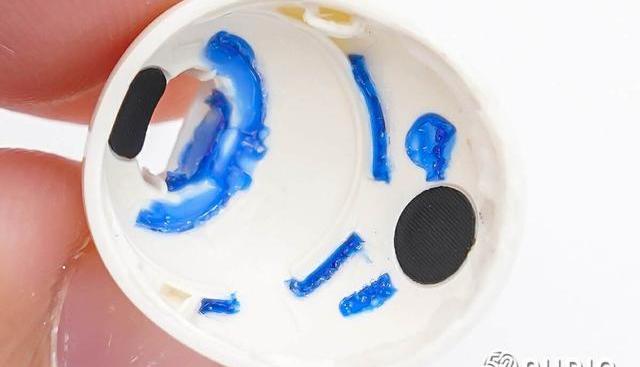

前腔內測結構一覽，開孔內部均設置有細密防塵網防護。

耳機頭內部元器件電路一覽。

耳機內部同軸雙單元揚聲器特寫，由下層的11mm低音單元和上層的6mm微平面高音單元組成，能夠覆蓋20-40KHz超寬頻響范圍，帶來錄音室級的高中低頻聽感。

據官方介紹，11mm低音單元采用N52釹鐵硼磁鐵驅動，搭配超高回彈性和高瞬態響應的100%高純凈度振膜，低頻性能提升30%；6mm微平面高音單元由雙N52鐵硼磁鐵、25μm超薄平面振膜和扁平音圈組成，通過先進的平面振膜技術和PEI+PEN新式復合材料，讓高頻提升到40KHz，細膩呈現每一處聲音細節。

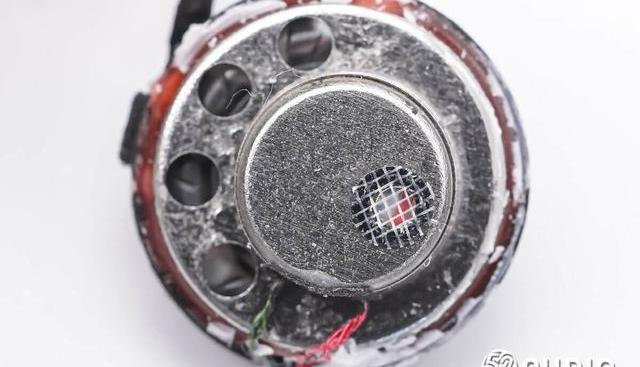

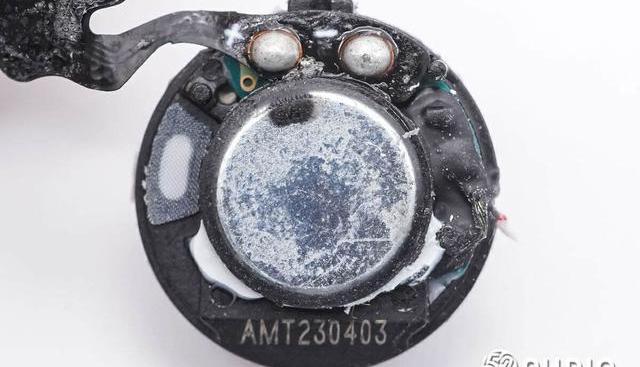

揚聲器單元背面特寫，與排線焊接，焊點圓潤飽滿。

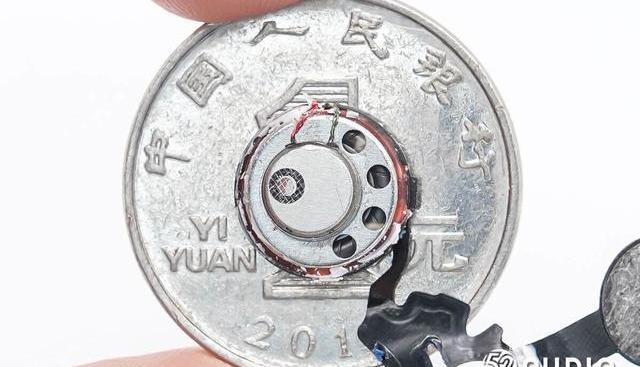

同軸雙單元與一元硬幣大小對比。

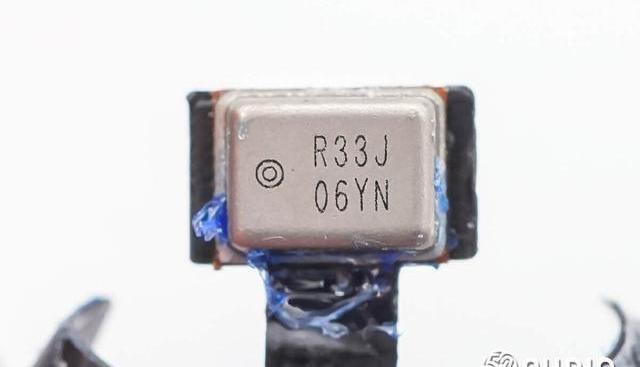

鐳雕R33J06YN的MEMS麥克風特寫，為后饋降噪麥克風，用于主動降噪、通話降噪、定制化聽感補償等功能從耳道內部拾音，來自瑞勤電子。

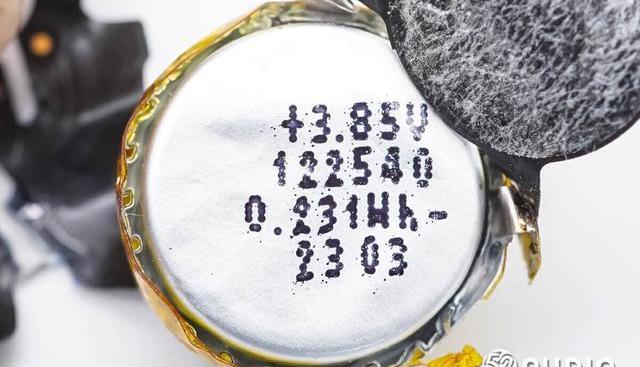

耳機內部采用了軟包扣式電池，標稱電壓：3.85V，能量：0.231Wh，同樣來自紫建電子。

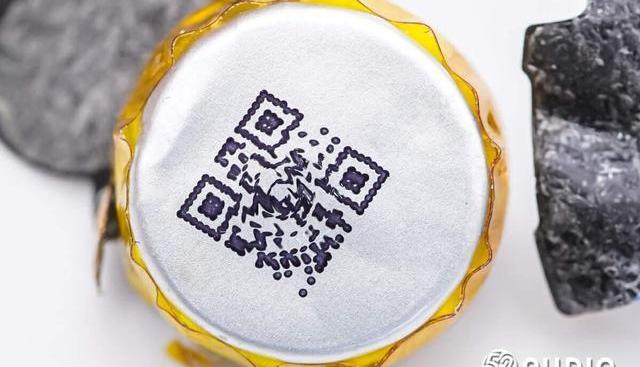

電池背部絲印有二維碼“身份”信息，能夠用于產品追溯。

取掉耳機柄尾塞，抽出內部結構。

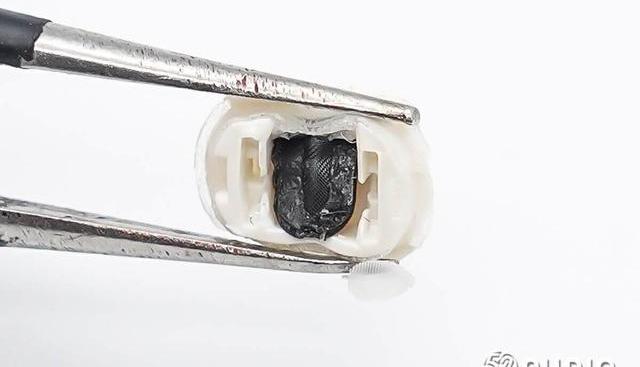

尾塞內側內側結構一覽，通話麥克風拾音孔設置有防塵網防護。

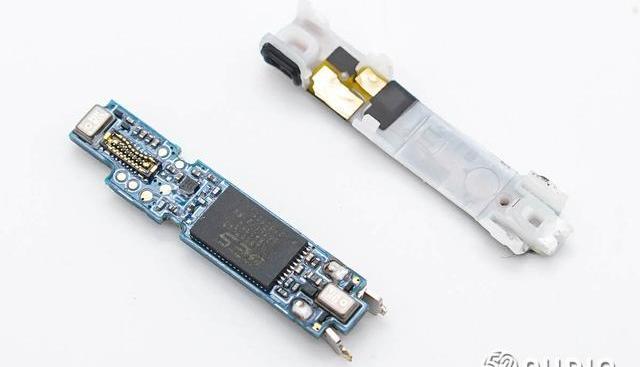

取掉主板上固定的支架。

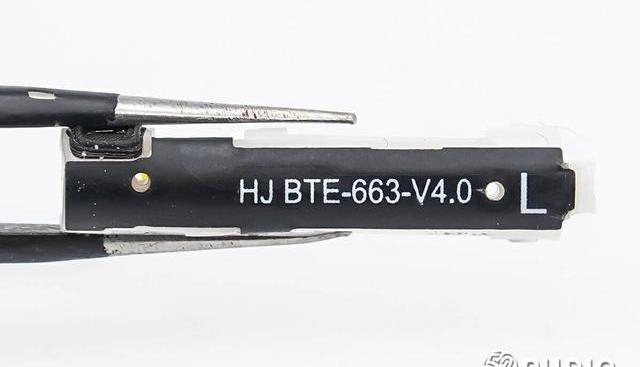

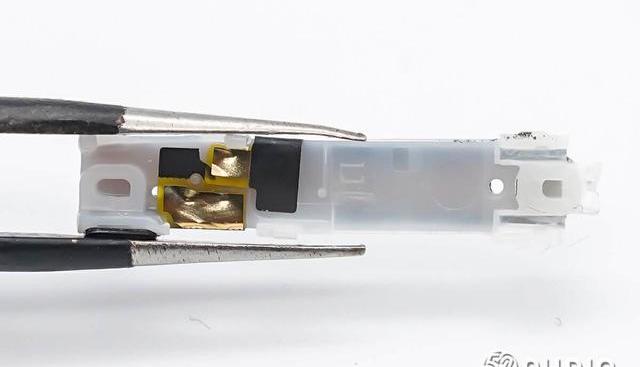

支架外側貼有藍牙天線和觸摸檢測貼片。

支架內側左右兩端設置有麥克風拾音結構，中間藍牙天線露銅連接到主板。

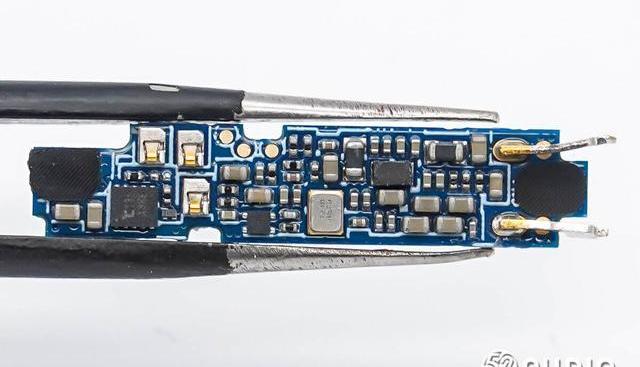

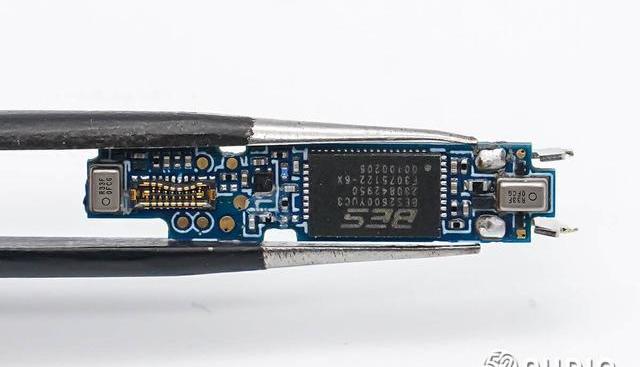

耳機主板一側電路一覽。

耳機主板另外一側電路一覽。

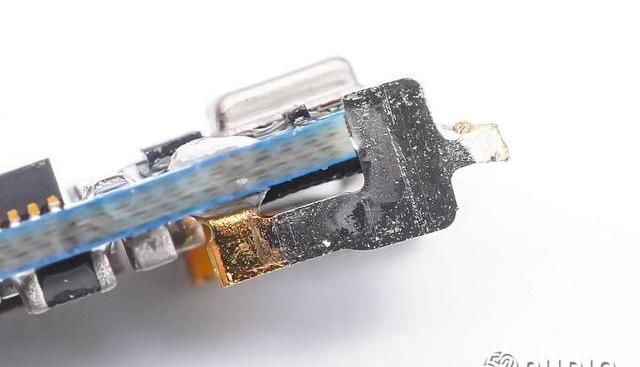

主板末端連接尾塞充電的金屬連接器。

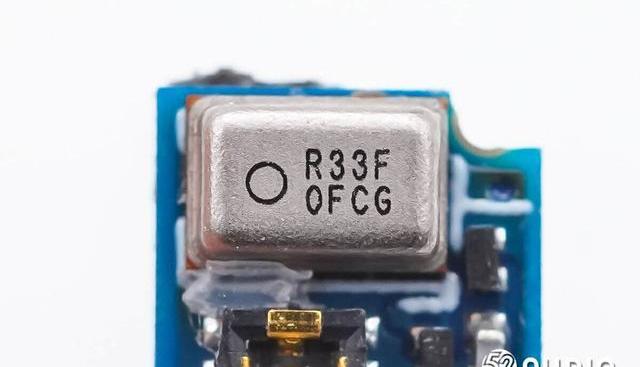

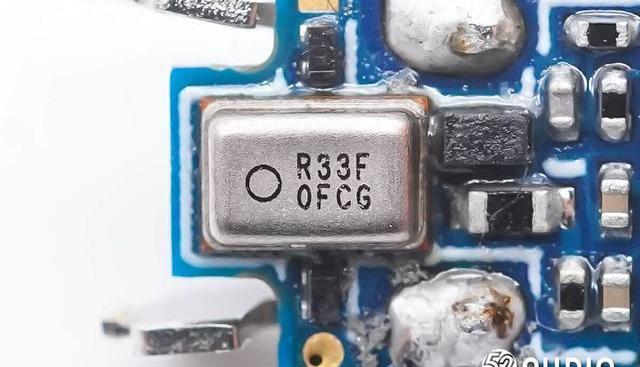

鐳雕R33F0FCG的MEMS麥克風，為通話拾音麥克風，同樣來自瑞勤電子。

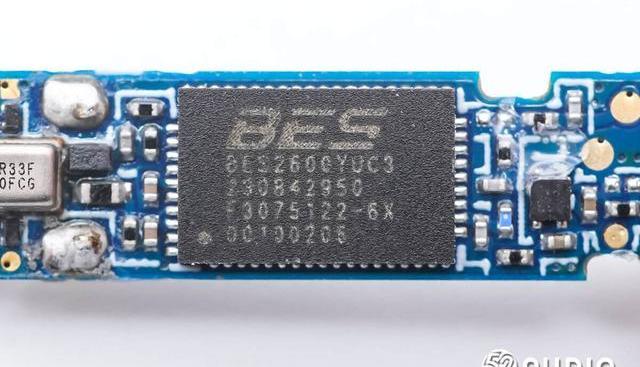

BES恒玄BES2600YUC3超低功耗藍牙音頻SoC，支持雙模藍牙5.3，支持LEAudio，支持一拖二連接。芯片內置STAR-MC1CPU，BES自研BECONPU，集成2MB/4MBFlash，集成高性能PMU及充電Charger，支持自適應泄露/佩戴/環境/以及半開放式ANC降噪和三麥AIENC通話，具備強大的應用程序處理能力，有效提升耳機的單次續航時間。

據我愛音頻網拆解了解到，目前已有OPPO、小米、三星、vivo、榮耀、Redmi、IQOO、訊飛、JBL、萬魔、百度、一加、傳音等眾多品牌旗下的真無線耳機采用了BES恒玄的解決方案。

WINSEMI穩先微2308B鋰電保護IC，采用DFN-1*1超小體積封裝，具有過充、過放、過流、短路等所有電池需要的保護功能。支持CTL船運模式，工作時待機電流小于10nA。

據我愛音頻網拆解了解到，目前已有OPPO、榮耀、FIIL、QCY、聲闊、綠聯、唱吧、京東京造、骷髏頭、漫步者、魅族、傳音、公牛等多個品牌旗下的TWS耳機產品采用了穩先微鋰電保護芯片。

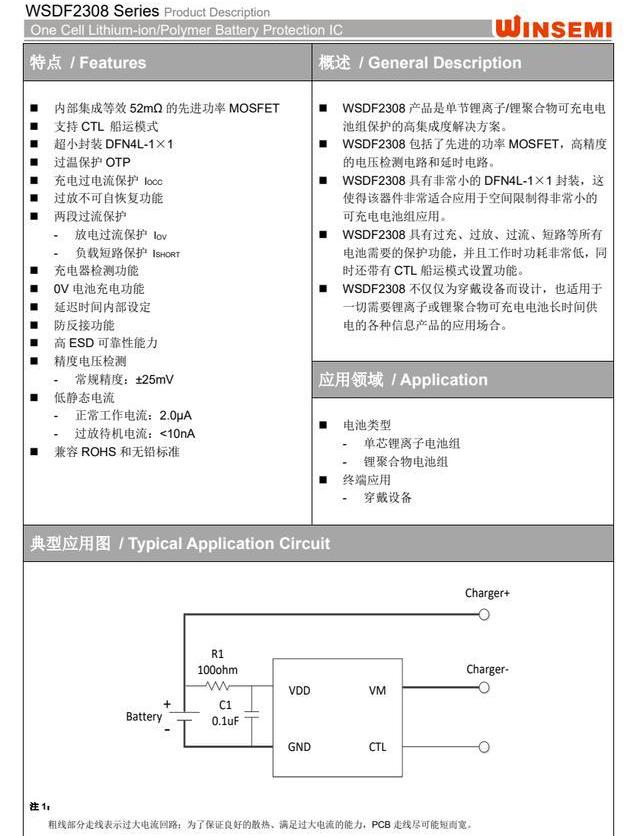

WINSEMI穩先微2308B詳細資料圖。

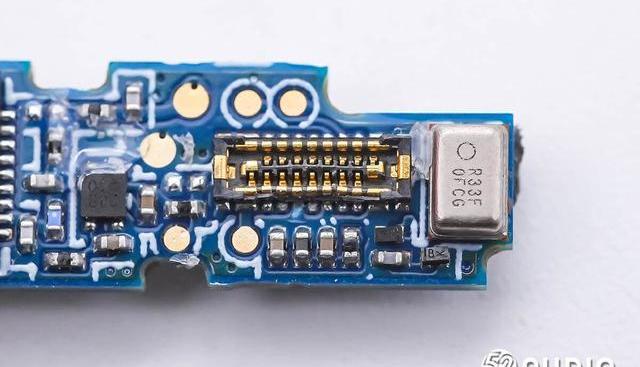

連接耳機頭內部組件排線的BTB連接器母座特寫，來自亞奇科技(OCN)，型號:OK-114GF016-35，在拆解過程中損傷變形。

另外一顆瑞勤電子鐳雕R33F0FCG的硅麥，為前饋降噪麥克風，用于拾取外部環境噪音。

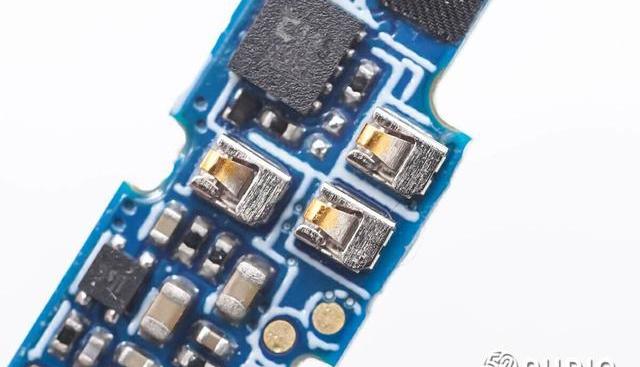

連接藍牙天線和觸摸檢測貼片的三顆金屬彈片特寫。

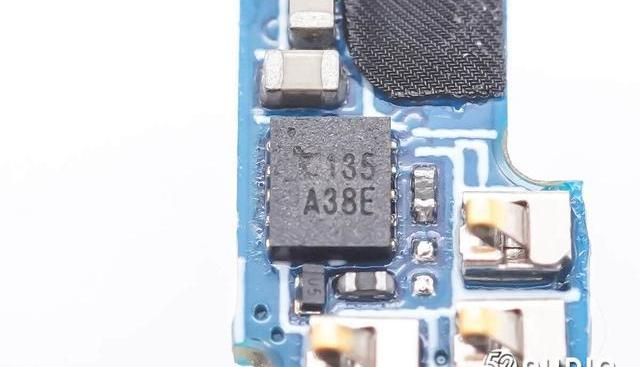

絲印135A38E的觸摸檢測IC。

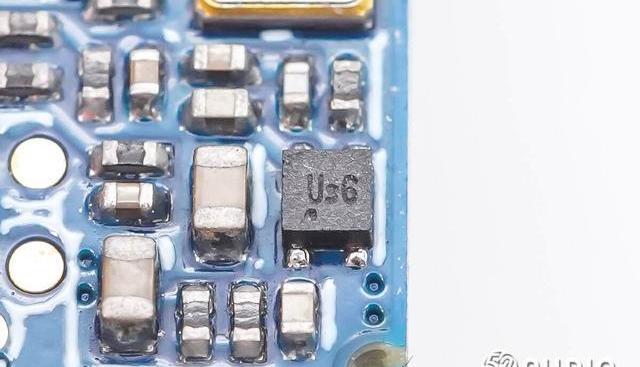

絲印Us6的穩壓IC。

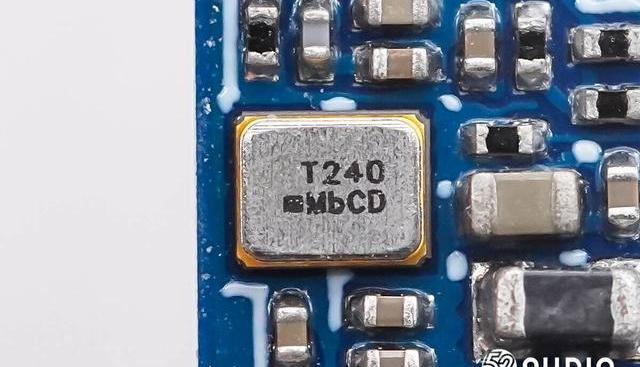

鐳雕T240的晶振特寫，為藍牙芯片提供時鐘。

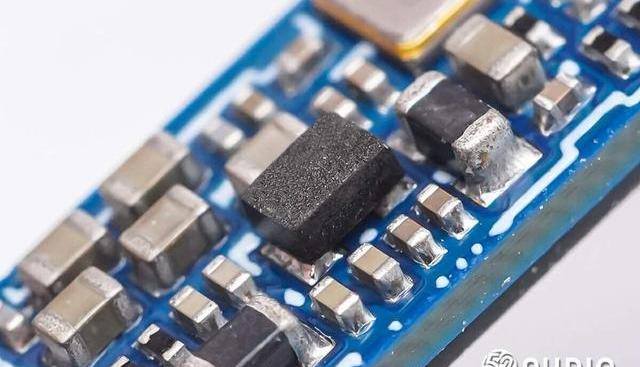

藍牙芯片外圍功率電感特寫。

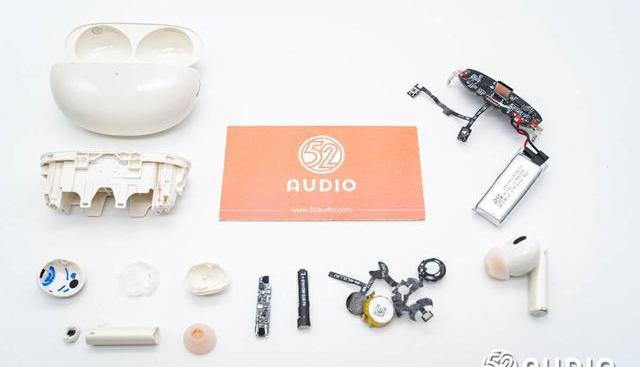

realme真我BudsAir5Pro真無線降噪耳機拆解全家福。

三、我愛音頻網總結

realme真我BudsAir5Pro真無線降噪耳機在外觀方面，沿用了獨具特色的家族式設計風格。入耳式耳機采用了圓柱形耳機柄設計，磨砂+烤漆兩種工藝結合，擁有出色質感，日出之城配色，觀感時尚淡雅；橢圓形的充電盒體積輕巧便攜，質感光滑圓潤，頂部“透明云頂”設計，有效提升了產品的精致度和辨識度。

內部主要配置方面，主板上設置有一體化鋰電保護IC負責電池的充放電保護；充電盒使用英集芯IP5528特有的全集成電壓跟隨充技術，僅搭載紫建電子460mAh鋰電池，整機續航卻達到了40小時，Injoinic英集芯IP5528TWS耳機充電倉管理SoC，集成MCU、升壓轉換器、鋰電池充電管理、電池電量指示等多功能，支持1A同步開關充電，400mA同步升壓轉換，3.2V~5.2V寬范圍輸出電壓，單芯片為充電盒提供高性價比快速充電解決方案。

耳機內部搭載了同軸雙單元，由11mm低音單元+6mm微平面高音單元組成；單耳內置三顆瑞勤電子MEMS麥克風拾音；主控芯片為BES恒玄BES2600YUC3超低功耗藍牙音頻SoC，支持雙模藍牙5.3，支持無縫一拖二連接，自適應主動降噪和AI通話降噪；內置軟包扣式電池能量0.231Wh，配備有WINSEMI穩先微2308B鋰電保護IC。
