如何實現CAN報文帶ID標識？_CAN

在CAN總線通信的應用領域中，很多客戶需要將CANID放在CAN報文中，這樣更方便接入不同的設備，有利于用戶通過模塊更方便地組建自己的網絡，使用自定的應用協議。但是要實現這樣的應用，用戶往往需要不停地去修改參數，如果設備具備透明帶標識功能則很好地處理這個問題。該方式把串行幀中的ID信息自動轉換成CAN總線的幀ID。只要在配置中告訴模塊該ID信息在串行幀的起始位置和長度，模塊在轉換時提取出這個幀ID填充在CAN報文的幀ID域里，作為該串行幀的轉發時的CAN報文的ID。在CAN報文轉換成串行幀的時候也把CAN報文的ID轉換在串行幀的相應位置。

轉換方式：

1、串行幀轉CAN報文

串行幀中所帶有的CAN報文的“幀ID”在串行幀中的起始地址和長度可由配置設定。起始地址的范圍是0～7，長度范圍分別是1～2或1～4。轉換時根據事先的配置將串行幀中的CAN報文“幀ID”對應全部轉換到CAN報文的幀ID域中，其它的數據依序轉換，如果一幀CAN報文未將串行幀數據轉換完，則仍然用相同的ID作為CAN報文的幀ID繼續轉換直到將串行幀轉換完成。

陳茂波：如何將虛擬資產服務提供者納入合適規管是特區政府的重點所在:金色財經報道，香港財政司司長陳茂波接受《大公報》最新訪問時提到虛擬資產發展，特區政府去年發表有關虛擬資產在港發展的政策宣言，闡明政府為在香港發展具活力的虛擬資產行業和生態系統而訂定的政策立場和方針，近期亦積極推動Web3生態圈發展。陳茂波表示，如何將虛擬資產服務提供者納入合適規管，保護投資者利益，同時又保持金融穩定和安全，是特區政府的重點所在。[2023/6/23 21:56:03]

注意：如果將ID長度大于2，設備發送的幀類別會設置為擴展幀。此時用戶配置的幀ID和幀類別無效，由串行幀里邊的數據決定。標準幀的幀ID范圍為：0x000-0x7ff，分別表示為幀ID1、幀ID0，其中幀ID1為高字節，擴展幀的幀ID范圍為：0x00000000-0x1fffffff，分別表示為幀ID3、幀ID2、幀ID1、幀ID0，其中幀ID3為高字節。

Robinhood因未恰當披露如何應對高頻交易機構而遭到調查:金色財經報道，股票與加密貨幣投資平臺Robinhood因未能恰當地披露如何將客戶訂單發送給高頻交易機構而受到民事欺詐調查。根據報告，這項由美國證券交易委員會（SEC）進行的調查已進入“高級階段”，可能導致其遭到1000萬美元的罰款。[2020/9/3]

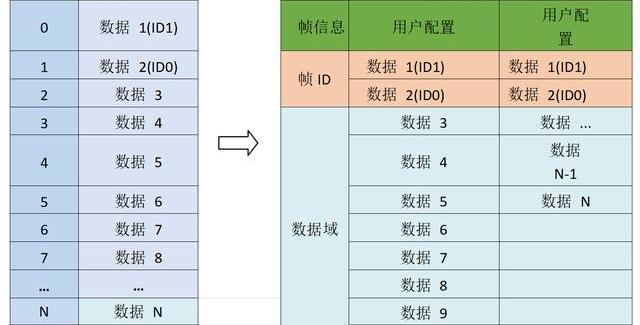

串行幀轉換成CAN報文

轉換示例：

串行幀轉CAN報文。

該示例配置的CAN配置參數。轉換模式：透明帶標識轉換，起始地址2，長度3。幀類型：擴展幀，幀ID：無需配置，轉換方向：雙向。則轉換前后數據如下。

大咖零距離 | 行情巨震 如何合理配置幣圈資產:3月30日16:00，由金色盤面主辦、BTSE交易所獨家贊助的《大咖零距離》正式開播。屆時BTSE聯合創始人/CPO BrianWong，將在《大咖零距離》直播間分享《行情巨震，如何合理配置幣圈資產》，敬請關注，欲進群觀看直播掃描海報二維碼報名即可！[2020/3/30]

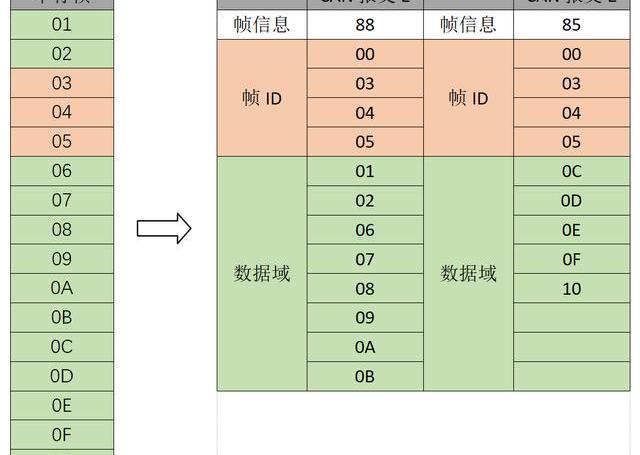

串行幀轉CAN報文示例（透傳帶標識轉

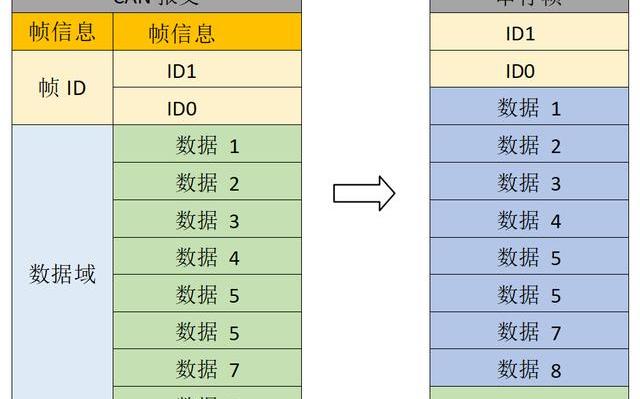

2、CAN報文轉串行幀

對于CAN報文，收到一幀就立即轉發一幀，每次轉發的時候也是根據事先配置的CAN幀ID在串行幀中的位置和長度把接收到的CAN報文中的ID做相應的轉換。其它數據依序轉發。值得注意的是，無論是串行幀還是CAN報文在應用的時候其幀格式應該符合事先配置的幀格式要求，否則可能致使通訊不成功。

區塊鏈試驗引發暴風股價暴漲后 暴風首次回應如何避免炒幣風險:據了解，播酷云負責人，暴風新影CEO崔天龍針對投機客可能存在的BFC炒作現象做出解釋。崔天龍說道，“這種炒作我們肯定是很不愿意見到的。但是萬一一旦發生了，我們還是有很多的手段來控制它。”他例舉稱，“比如說很簡單的做法，我只需要在我的官網上，把BFC積分和我的產品的兌換進行價格綁定，基本上就對它的價值進行了錨定，會很大程度上限制BFC的炒作。”[2017/12/13]

CAN報文轉換成串行幀

轉換示例：

該示例配置的CAN配置參數。轉換模式：透明帶標識轉換，起始地址2，長度3。幀類型：擴展幀，幀類型：數據幀。轉換方向：雙向。發送標識符：0x00000123，則轉換前后數據如下。

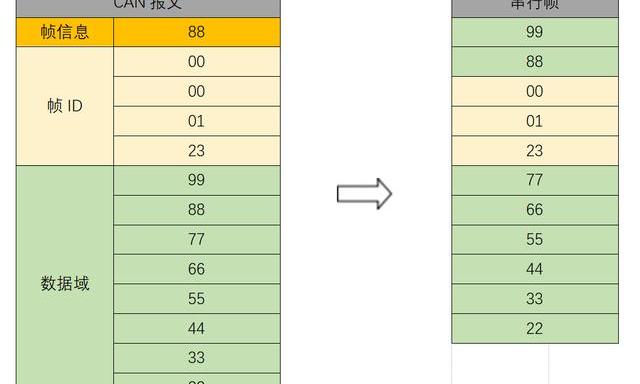

CAN報文轉串行幀示例（透明帶信息轉換

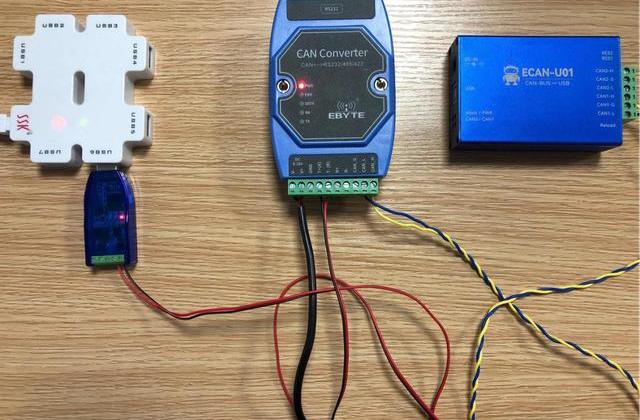

在了解了ECAN-401的透明帶標識功能后，我們可以開始實際操作，準備以下設備：ECAN-401一臺、CAN分析儀ECAN-U01一臺，XCOM串口助手。這里我們使用ECAN-401做數據轉換工具，ECAN-U01發送和接收CAN報文，XCOM串口助手軟件模擬串行設備發送串行數據。將ECAN-401與ECAN-U01的CAN_L和CAN_H連接，ECAN-401的485接口通過485換USB轉換器連接到電腦，如下圖所示：

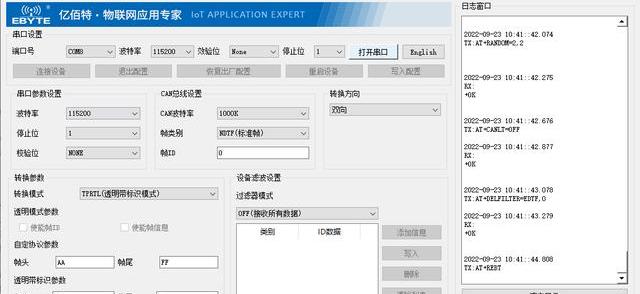

通過ECAN-401的上位機，將設備通訊模式切換為透明帶標識模式，CAN波特率1000K，ID長度2，ID位置2參數配置如下圖：

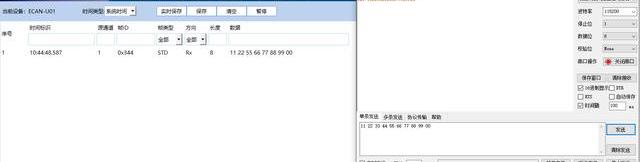

打開CAN分析儀ECAN-U01以及XCOM軟件，使用XCOM軟件模擬出一串行設備，通過ECAN-401的485串口發送串行數據：首先使用標準幀發送兩包數據：11220344556677889900，這里可以看到ECAN-U01設備已經接收到了ECAN-401所轉換出來的數據：

這里可以看到ECAN-U01已經成功接收到ECAN-401轉化出來的數據，幀ID：0344，數據域：1122556677889900。

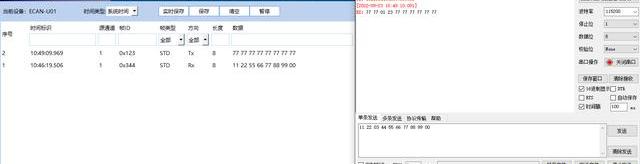

再從CAN分析儀端發送數據到串行端口，如下圖所示：

串口端也是按照透明帶標識來組包，這樣就成功實現了CAN協議按照透明帶標識來收發數據。
