隨著可折疊屏幕在智能設備中的普及，柔性電子已經逐漸進入了主流視野。而在顯示屏之外，柔性集成電路還有很大的潛力，本文將對此做介紹和分析。

柔性集成電路的應用

柔性電路是指在柔性基底是制造的電路，而柔性集成電路則是在柔性基底上實現的高集成度大規模電路。

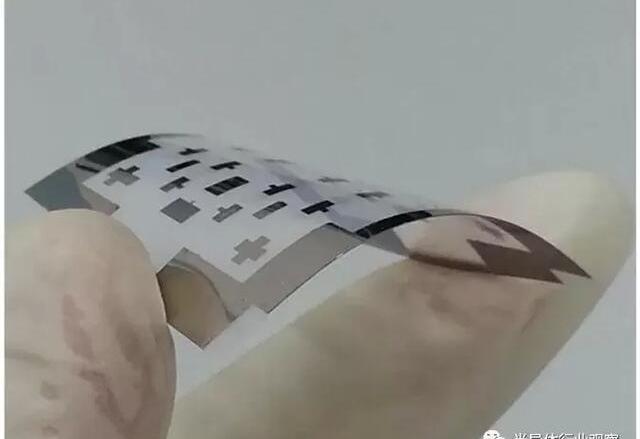

柔性集成電路一個顯而易見的優勢是可彎曲，甚至可折疊。這對于健康相關應用和可穿戴設備來說都很有用，例如可以像創可貼一樣貼在用戶身體上的生理信號監控產品中，使用可彎曲的柔性集成電路就很方便。

山東省公共資源交易中心正式發出第一張區塊鏈中標通知書:8月9日消息，濟南繞城高速東線小許家樞紐至遙墻機場段改擴建工程房建工程施工項目的中標人收到了山東省公共資源交易中心（省政府采購中心）第一張區塊鏈中標通知書，中標人通過手機掃描中標通知書上的上鏈二維碼獲取到交易過程關鍵數據上鏈存儲憑證，憑證內容包括存證主體、文件名稱、文件大小、文件格式、文件哈希值及存證時間等相關信息，并加蓋存證主體保全印章。同時，中標人還可點擊查詢上鏈存儲證明書的上鏈信息附件，獲取存證詳細內容，包括項目名稱、項目編號、開標時間、中標人名稱、中標金額等具體交易信息，實現對交易過程關鍵數據進行查詢、驗真。（山東省公共資源交易中心）[2023/8/9 21:33:14]

除了可彎曲之外，柔性電路的另一大優勢是成本較基于硅的集成電路來說，成本要低很多。這一點，和上面的可彎曲相結合，有可能會成為下一代萬物智能的重要賦能技術。提起物聯網設備，大家的第一印象還是一個電子設備，售價至少要數十人民幣；而在“萬物智能”的設想中，生活中每一個物件都應該是智能化的，包括飲料、零食、洗衣液等等，都應該有能力可以接入物聯網中，而這就對于物聯網電子部分的成本、尺寸和可集成性等都提出了新的需求。而如前所述，柔性電子的兩大特性則正好對應萬物智能的兩大需求：可彎曲的特性讓柔性集成電路可以很方便地集成到不同物件的表面，例如彎曲的洗衣液屏，需要被折疊的辣條包裝等等；而低成本的優勢則可以讓加入柔性集成電路的額外成本足夠低因此可以進入海量的物件中。由此實現的“萬物智能”構想則有可能比今天的物聯網的智能程度更進一步，例如基于柔性集成電路的系統可以檢測你的洗衣液還有多少剩余，從而在合適的時間節點給你推送需要購買的通知。而從另一個角度來看，萬物智能意味著這類集成電路的出貨量將比目前的手機等最主流的智能設備還要高幾個數量級，其潛力巨大。

阿斯頓·馬丁與The TinyDigital Factory合作推出NFT賽車游戲:12月14日消息，賽車游戲開發商The Tiny Digital Factory與豪華跑車品牌阿斯頓?馬丁合作推出區塊鏈游戲Infinite Drive Racing，并將在Polygon上推出限量版NFT系列。據悉，第一批3000個NFT將于12月18日在MagicEden上提供。白名單玩家能夠在第一天購買該系列，一般銷售將于12月19日開始。（VentureBeat）[2022/12/14 21:44:31]

柔性電子發展現狀：通信和傳感已經逐漸成熟

基于薄膜的柔性傳感以及通信集成電路已經有了很長的開發歷史，目前已經逐漸接近成熟。

就傳感集成電路來說，目前基于薄膜電子的柔性傳感器已經可以實現壓力、應力、溫度等重要信號的傳感能力，對于可穿戴設備這樣的第一個目標應用已經有了足夠的能力。但是，光有傳感器本身并不具有足夠的吸引力來說服用戶使用柔性電子，而必須要與其他的柔性模塊相配套。

TokenPocket官網維護現已完成，可正常訪問:10月11日，據官方公告，TokenPocket官網維護現已完成，可正常訪問。[2022/10/11 10:31:17]

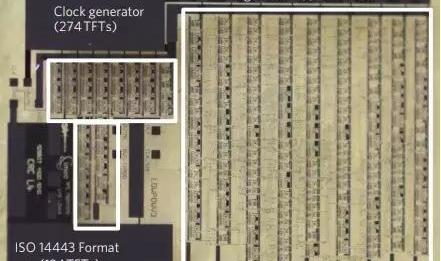

柔性通信集成電路的研究時間比起柔性傳感器來說稍短一些，但是目前也已經有了相當的進步。用于通信的柔性集成電路常用的是近場通信的原理，即利用外部的射頻能量來給通信系統供電并完成傳輸。目前，使用柔性基底實現的通信集成電路常用基于IGZO的薄膜晶體管，并利用TFT來完成整流、調制、時鐘產生以及相關的數字電路用于通信協議接口。一個基于TFT的柔性近場通信集成電路通常含有數千個TFT晶體管。

安全團隊：已有約1100萬美元Nomad被盜資金轉入Tornado Cash:8月4日消息，據派盾（PeckShield）監測顯示，截止今日，已有約 1100 萬美元 Nomad 被盜資金轉入 Tornado Cash。

此前消息，Rari Capital攻擊者在Nomad事件中獲利500萬美元，并將資金轉移到0x72ccbb，然后通過Tornado Cash進行混幣。[2022/8/4 4:12:19]

在有了傳感器和通信電路之后，自然就出現了不少把兩者集成在一起實現實用化的柔性集成電路系統的努力，包括柔性溫度傳感器加NFC實現實時體溫監控等；另外也有不少使用TFT實現模擬電路的研究，包括較高性能的放大器等，以提升整體柔性集成電路的性能。然而，在通信和傳感之外，柔性電子目前主要的短板還是在于處理器領域，而具有高集成度的柔性處理器的出現將會將柔性電子的成熟度推上更高的一個層次。

FTX成首家獲迪拜監管獲“MVP 許可證”的交易所:7月29日消息，FTX Europe旗下公司FTX Exchange FZE今日宣布已獲得迪拜虛擬資產監管局（VARA）的許可，進入“最小可行性產品”計劃（Minimum Viable Product，MVP），為阿拉伯聯合酋長國的合格機構投資人提供現貨和衍生品交易所服務。

據官方介紹，FTX Exchange FZE 是 FTX Europe 的子公司。該公司在今年稍早就獲得了可于阿拉伯聯合酋長國提供衍生品交易的“臨時許可證”，通過 VARA 嚴格的測試和評估后，FTX Exchange FZE 獲得了 MVP 許可證。

MVP計劃是專為加密產業設計的制度，而 FTX Exchange FZE 也是第一個獲準進入MVP計劃的交易所。[2022/7/29 2:46:26]

ARM的研究補上了柔性電子處理器的空缺

最近，芯片IP巨頭ARM和英國初創公司PragmatIC合作研發的基于柔性TFT的32位ARM處理器則可以說是將柔性集成電路領域的一個重要里程碑。在七月底發布在頂級科學期刊《自然》的論文中，ARM和PragmatIC則公布了該研究的一些重要信息。

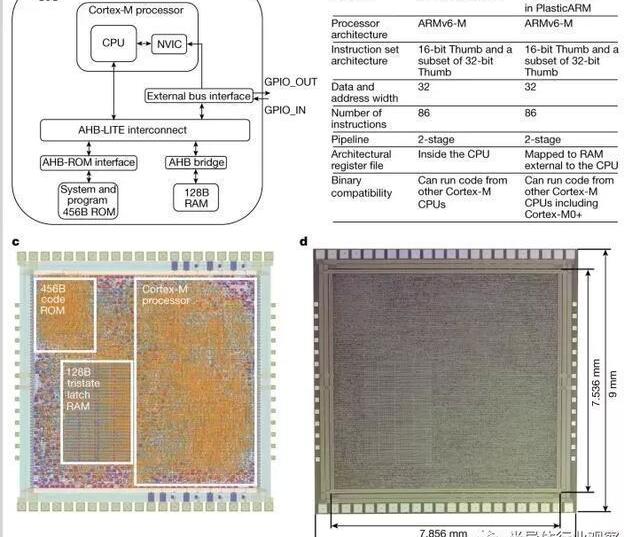

首先，該ARM處理器的完成度和復雜度非常高。它基于ARMv6-M架構外加兩級流水線，可以直接跑兼容Cortex-M0的程序。在模塊方面，它事實上是一個SoC，除了CPU之外，還包括了互聯接口、ROM和RAM。其等價邏輯門數高達18000，比前述的由上千個TFT組成的柔性集成電路的規模大了一個數量級。處理器的時鐘頻率可以達到29KHz，功耗則為21mW。

此外，在設計流程和制造工藝方面，使用了PragmatIC提供的工藝技術。該技術使用了IGZOTFT晶體管，晶元尺寸為200mm，而晶體管溝道尺寸則為0.8um，供電電壓為3V，可用的金屬層數為4層。在論文中，研究者估計基于同樣的TFT器件，預計可以繼續進化到支持十萬門數量級的柔性集成電路，離目前的萬門處理器還有至少一個數量級的上升空間。PragmatIC還提供了該工藝對應的標準單元庫和工藝庫，其中標準單元庫中提供了常見的邏輯門，而標準單元庫和SDK搭配則可以直接兼容標準化的數字EDA流程，因此整套設計流程已經非常接近商用化。

柔性集成電路的未來

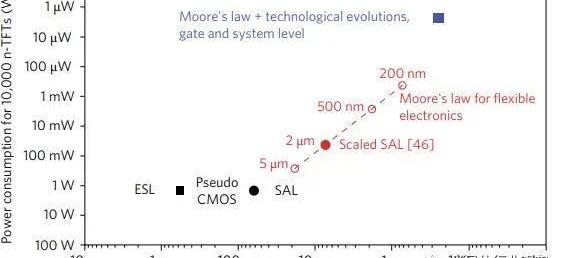

與硅基CMOS電路目前已經接近摩爾定律的瓶頸不同，柔性集成電路目前還處于摩爾定律發展曲線的初期，因此未來無論是集成度、性能還是功耗方面都可望會有很大的提升空間。根據歐洲頂尖半導體研究機構IMEC在《自然·電子學》發表的柔性集成電路的展望論文《Thedevelopmentofflexibleintegratedcircuitsbasedonthin-filmtransistors》，當未來的柔性集成電路的特征尺寸發展到200nm左右時，其電路性能可望達到目前的20倍以上，而功耗則可以達到目前的一百分之一。到那個時候，我們可望可以看到功能更強大的柔性集成電路SoC，從而真正賦能下一代“萬物智能”時代，讓智能化走入所有日常物件。

歐洲的機構在柔性集成電路的研究領域有非常高的熱情。英國芯片IP巨頭ARM在柔性集成電路研究領域做了非常多的投資，并且主導了一系列具有前瞻性的研究。除了這次發表的首個柔性32位ARM處理器之外，ARM在這之前還發表了一系列基于柔性集成電路的工作，包括基于TFT的機器學習加速器等等。另外，IMEC在柔性集成電路領域也有很多重要的工作。目前，中國的TFT相關產業在顯示領域有京東方這樣的領軍企業，擁有不錯的底子，希望能在柔性集成電路領域的研究在未來幾年能有更多投入，從而當柔性集成電路成為主流時，中國的相關產業也能成為領軍企業。
