拆解報告:小度在家 智能屏 Air 帶屏智能音箱_DDR

Author:

Time:1900/1/1 0:00:00

百度近年來深耕智能音頻市場,從初期的DuerOS智能語音交互系統,到與眾多合作品牌推出內置DuerOS的智能語音產品,再到目前已推出多款小度在家自有品牌的智能語音產品,在智能音箱市場已經分得了一杯羹。

經過我愛音頻網長期對百度智能音箱產品的追蹤研究,我們已經拆解分析了百度之前發售的7款智能語音音箱產品,以及小度在家智能屏X8帶屏智能音箱,共8款智能音箱產品。

此次我愛音頻網為大家拆解的是最新發布的小度在家智能屏Air,它的屏幕尺寸為5.45英寸,跟一部手機的屏幕尺寸相近,機身相對其他帶屏音箱較小巧。小度在家智能屏Air支持視頻通話、撥打固話,前置攝像頭還能進行移動偵測抓拍;音箱內置語音助手,可以一句話播放多媒體平臺的音視頻資源。

此外,小度在家智能屏Air支持WiFi直連,內置藍牙Mesh網關,可接入小度星球智能家居生態。下面就一起看看小度在家智能屏Air的詳細拆解吧~

一、小度在家智能屏Air開箱

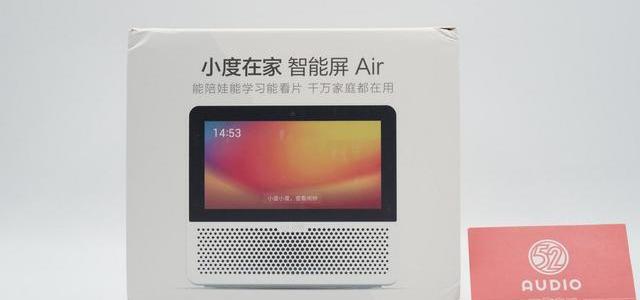

包裝盒與此前相比又換了一個風格。正面是產品的渲染圖,頂部寫有產品名稱“小度在家智能屏Air”,產品特色功能:能陪娃、能學習、能看片。

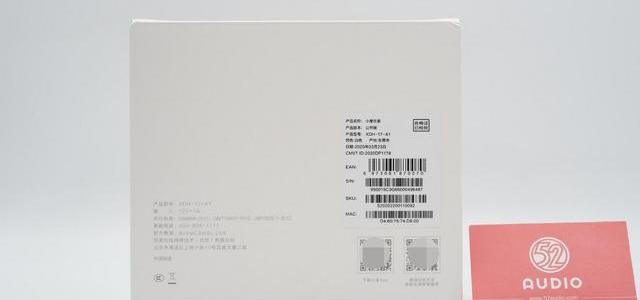

背面是一些產品基本信息和條碼。

包裝盒頂部是小度語音助手的功能介紹,包括:視頻點播、音樂、視頻通話、智能家居、兒童教育、播放百度網盤資源、看護助手、手勢控制等。

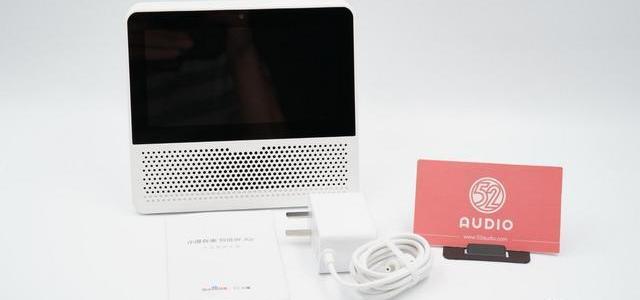

包裝盒內物品,小度在家智能屏Air帶屏智能音箱一臺,電源適配器和產品使用手冊。

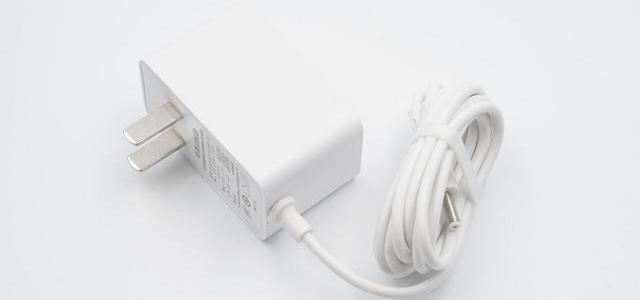

電源適配器與線纜為一體設計。

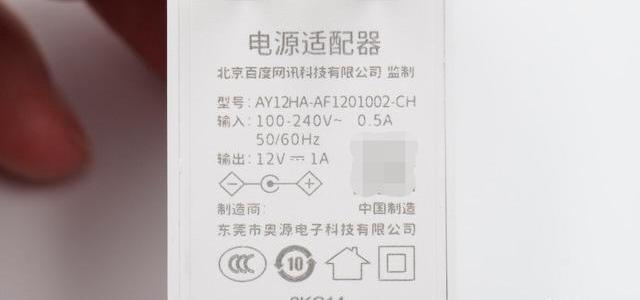

電源適配器型號:AY12HA-AF1201002-CH,輸入100-240V~50/60Hz0.5A,輸出:12V1A。制造商,東莞市奧源電子科技有限公司;北京百度網訊科技有限公司監制。

Cathie Wood:比特幣是對沖交易對手風險的工具:金色財經報道,Ark Invest首席執行官“木頭姐”Cathie Wood此前預測比特幣價值可能達到每枚150萬美元,不過在最近接受采訪時她表示:“當時在牛市的情況下,我認為每枚比特幣會達到150萬美元,但在基本情況(base case)下是62.5萬美元(大致范圍是這樣)。” 不過Cathie Wood補充稱,由于三月份美國發生了地區銀行危機,推動她對加密貨幣信心有所增強,因為比特幣是“對沖交易對手風險的工具”。[2023/7/19 11:04:07]

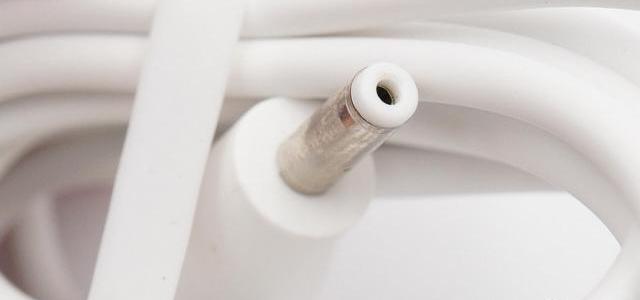

電源適配器采用DC圓口輸出。

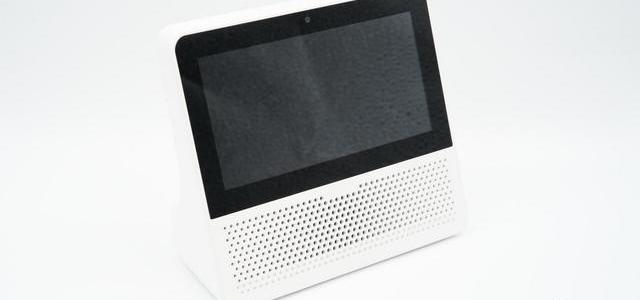

小度在家智能屏Air正面,頂部是屏幕區域,下面是揚聲器的出音孔,外觀比較簡單直接。

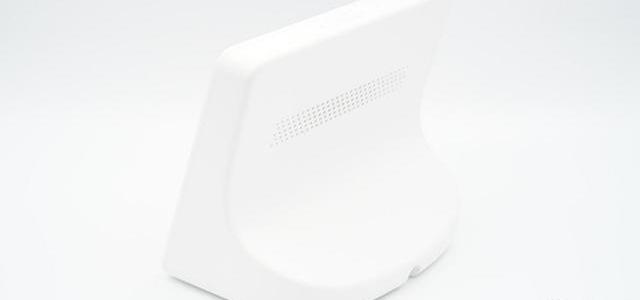

背面是白色的一體機身,上面有散熱開孔。

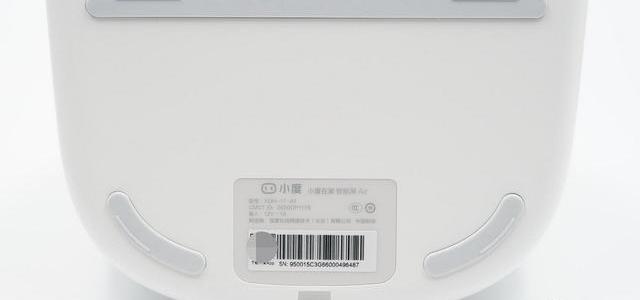

音箱底部有三條防滑膠條,沿曲線分布,標簽上的信息有:小度在家智能屏Air,型號XDH-17-A1;輸入12V1A;制造商,百度在線網絡技術有限公司。

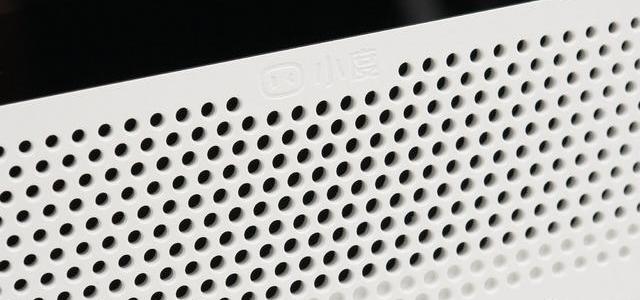

音箱正面出音孔上方,不太顯眼的小度在家品牌Logo。

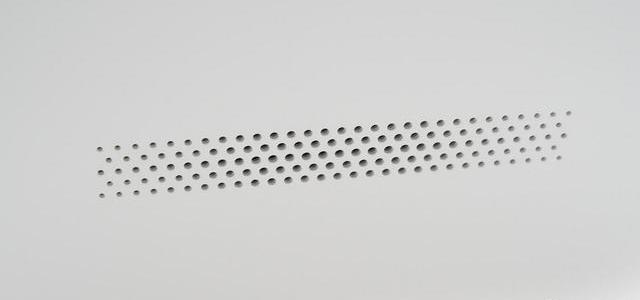

音箱背部的散熱孔特寫。

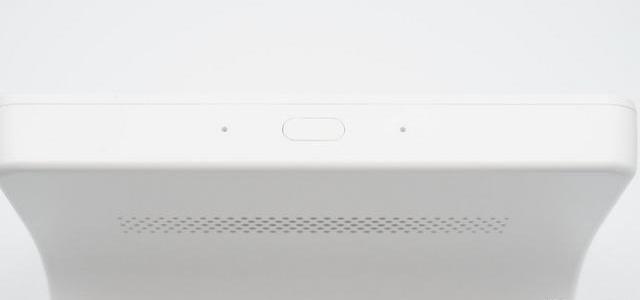

音箱頂部只有一個多功能按鍵,旁邊是兩個麥克風拾音孔,用來收集語音指令。

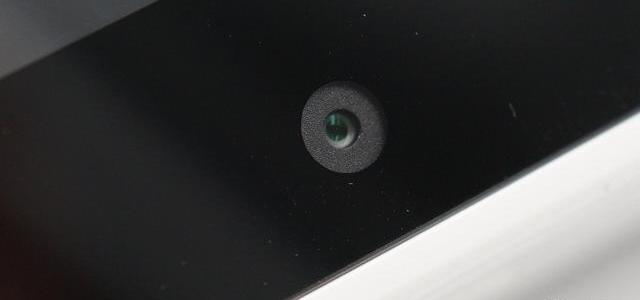

前置攝像頭特寫。

Aptos社區發起建議將主網框架逐步升級到v1.5.0的提案投票:7月12日消息,Aptos社區發起建議將主網框架逐步升級到v1.5.0的提案投票,該投票將于6天后截止。v1.5.0包含一系列新功能及更新,包括引入創建可替代資產的新標準、將最高質押獎勵率每年降低1.5%、跟蹤節點行為、從云備份恢復節點以及過濾掉區塊中的重復交易等。[2023/7/12 10:49:52]

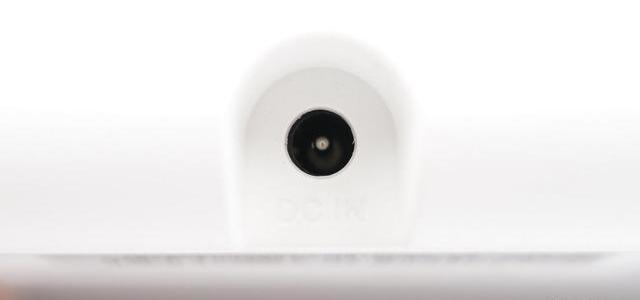

充電接口位于音箱背部的凹槽內。

二、小度在家智能屏Air拆解

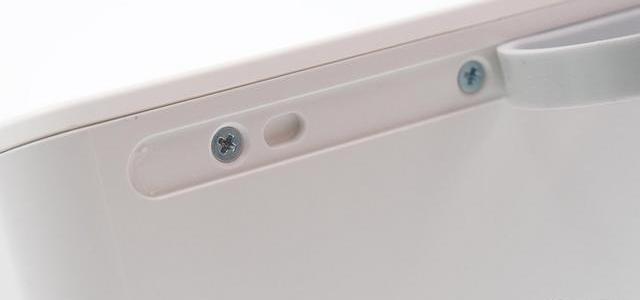

拆下音箱底部的防滑膠條,即可看到音箱正面蓋板的固定螺絲。

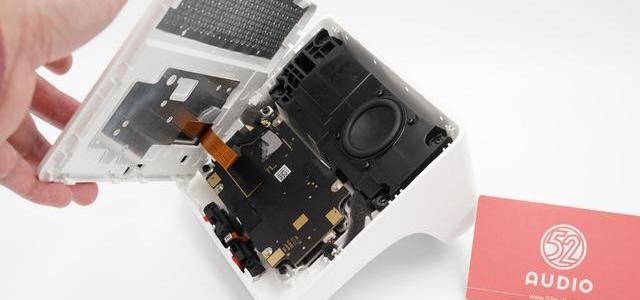

卸下音箱正面的固定螺絲,打開正面蓋板,有一排線與顯示屏模組相連。

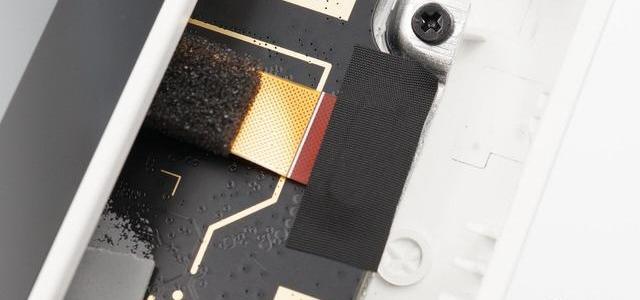

主板的排線座子上有一塊黑色的防靜電膠帶粘貼固定。

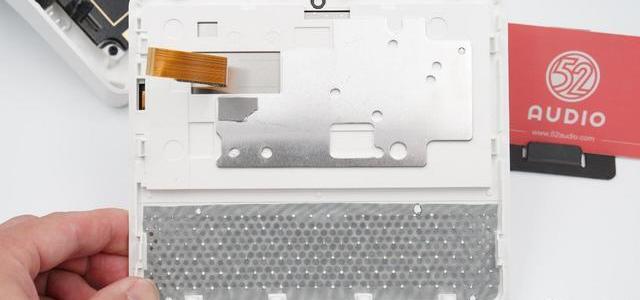

斷開排線,取下外側蓋板,屏幕背面是一層鋁合金散熱板。

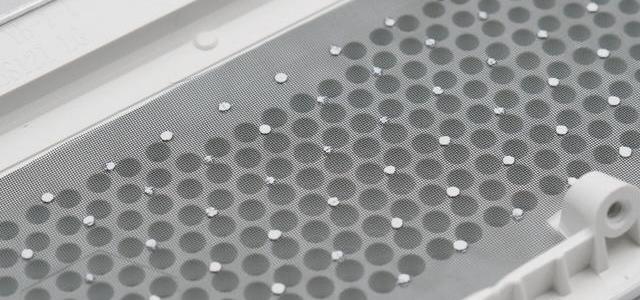

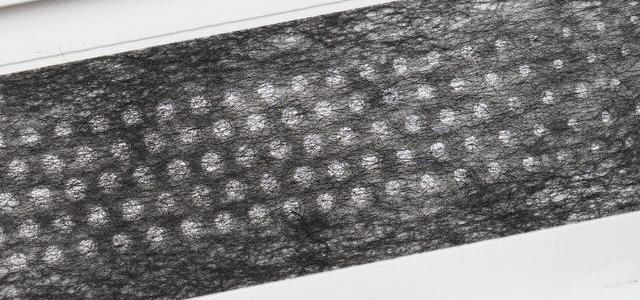

出音孔處的防塵網。

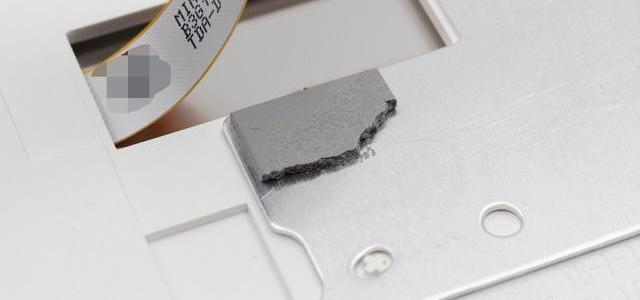

金屬散熱板上還有一塊導熱貼。

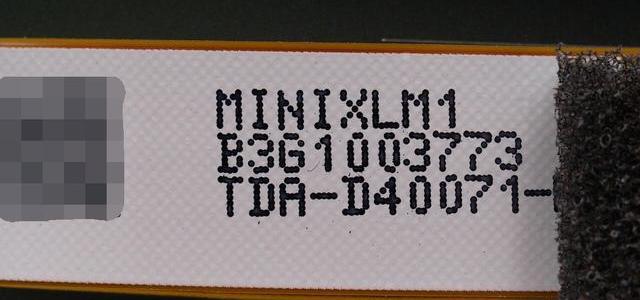

顯示屏排線上的信息特寫。

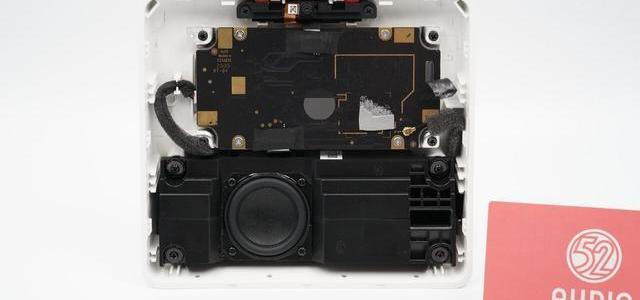

音箱內部結構一覽,上面是主板,下面是揚聲器結構,主板正反面都有鋁合金散熱板散熱降溫。

比特幣全網未確認交易數量為30364筆:金色財經報道,BTC.com數據顯示,目前比特幣全網未確認交易數量為30364筆,全網算力為345.13 EH/s,24小時交易速率為3.65交易/s,目前全網難度為46.84 T,預測下次難度上調1.94%至47.75 T,距離調整還剩6天21小時。[2023/3/31 13:36:15]

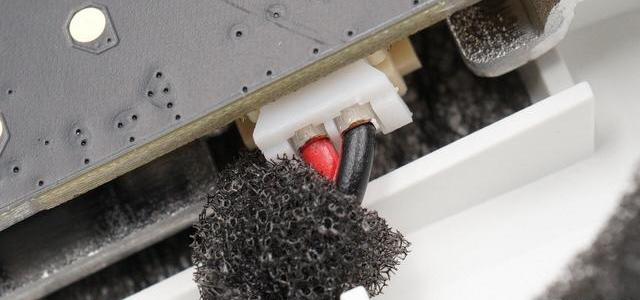

揚聲器兩根接線通過插接件與主板相連,導線外有泡棉包裹減少共振。

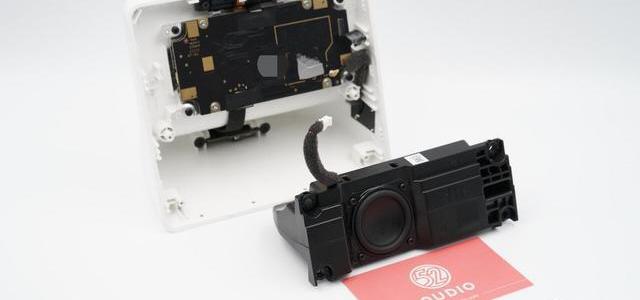

斷開插座,取出揚聲器結構。

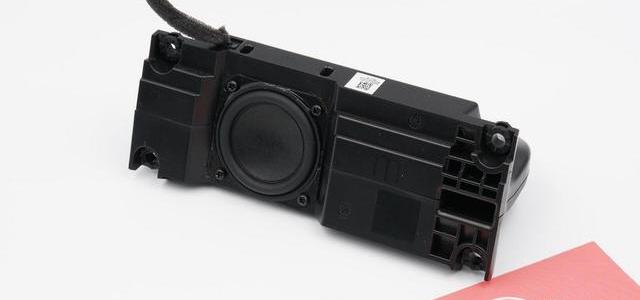

揚聲器結構正面,有一個全頻揚聲器,官網標注功率為3W。

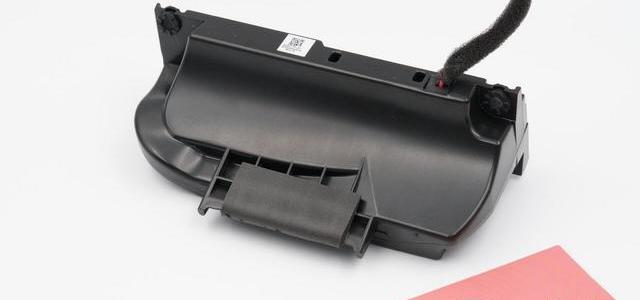

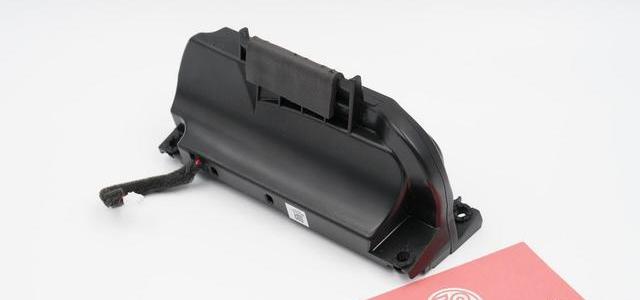

揚聲器結構背面,可以看到音腔有一個低音倒相管的設計。

揚聲器結構底部特寫。

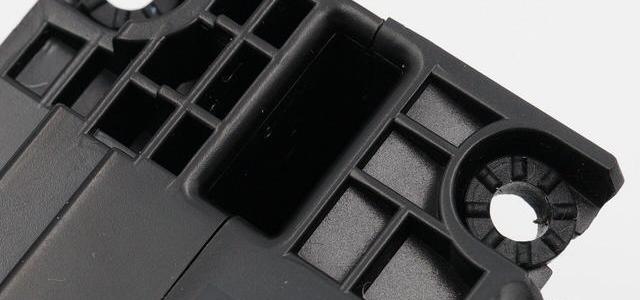

倒相孔特寫,螺絲孔位都有緩震橡膠墊。

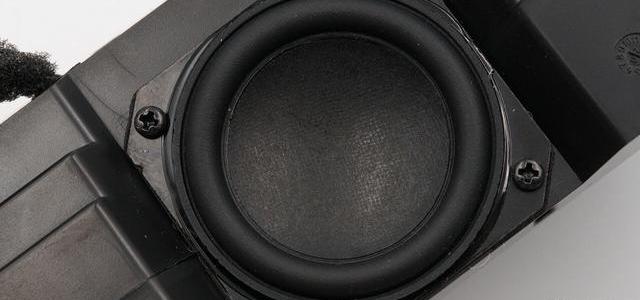

揚聲器振膜特寫,發聲單元由四顆螺絲固定。

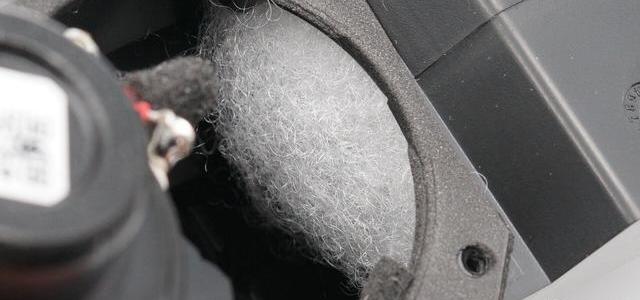

卸下螺絲,音腔內有吸音棉。

揚聲器背面T鐵上貼有一個二維碼標簽。

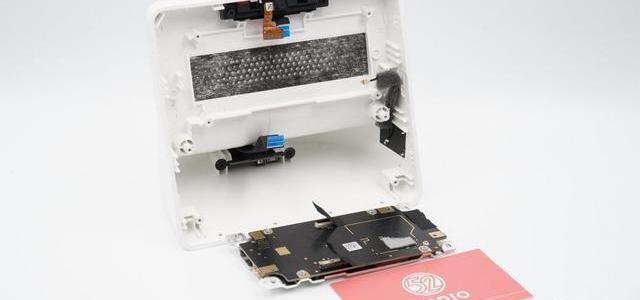

取出揚聲器結構后的音箱內部布局。

5500萬枚USDC從Arbitrum Gateway合約地址轉至未知地址:金色財經報道,Whale Alert監測數據顯示,北京時間今日15:33:23,5500萬枚USDC從標記為“Arbitrum One: L1 Arb - Custom Gateway”的合約地址轉至未知地址。[2022/12/10 21:35:44]

主板處的散熱開孔和防塵網。

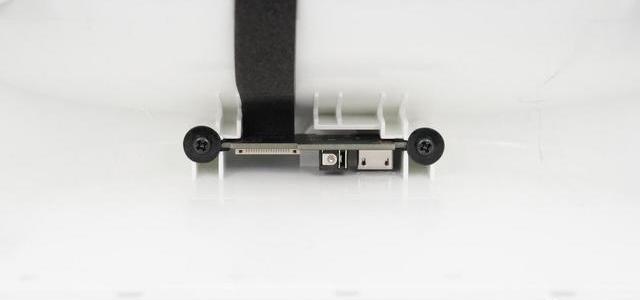

底部的充電小板,通過排線與主板相連。

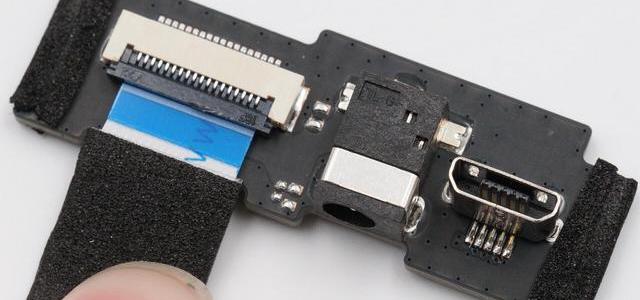

卸下螺絲,取出充電小板,正面從左至右依次是排線插座、DC充電接口、預留的Micro-USB調試接口。

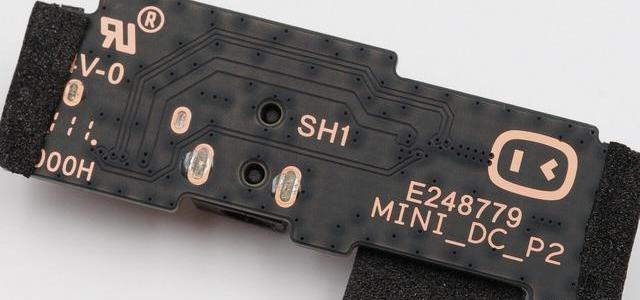

充電小板背面特寫,右側印有小度在家的Logo。

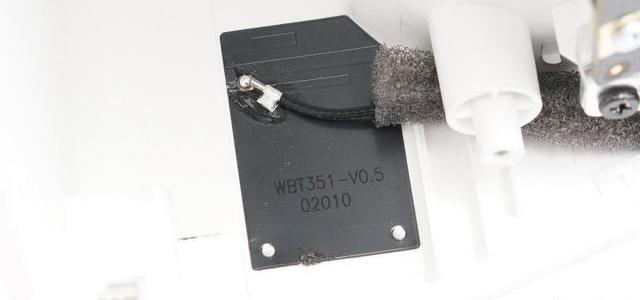

貼片式信號天線位于音箱一側。

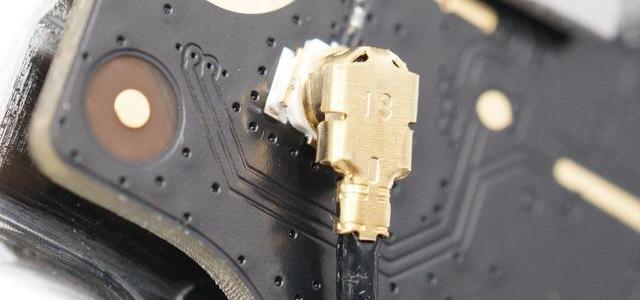

天線與主板連接的同軸插座。

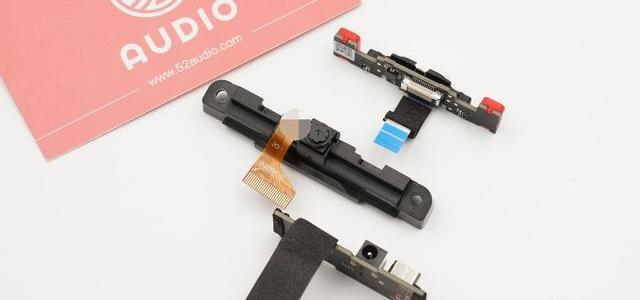

音箱頂部控制區域的模組和攝像頭模組。

攝像頭模組,攝像頭通過排線與主板相連。

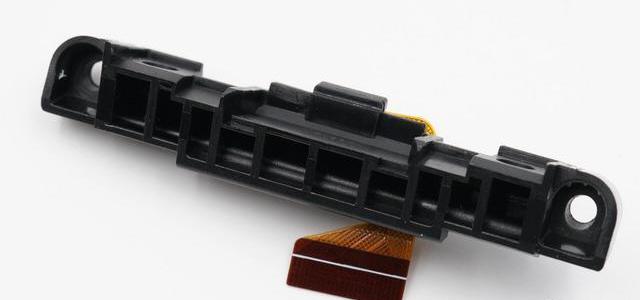

攝像頭所在的塑料支架。

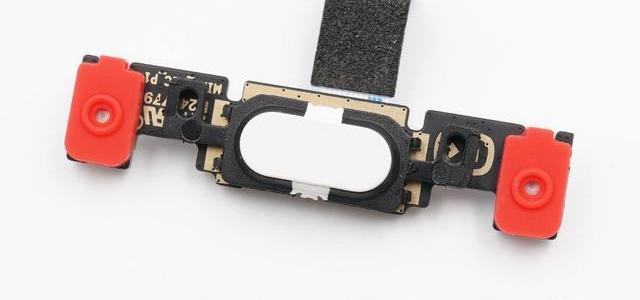

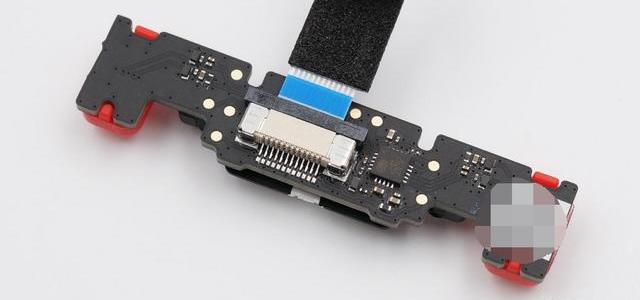

頂部控制按鍵所在的小板,正面可以看到兩側的麥克風上都有紅色的硅膠保護罩。

貝萊德CEO:公司投資FTX的具體金額為2400萬美元:11月30日消息,貝萊德(BlackRock)CEO表示,該公司投資FTX的具體投資金額為2400萬美元;FTX失敗是因為推出了屬于自己的平臺幣。(彭博社)[2022/12/1 21:13:28]

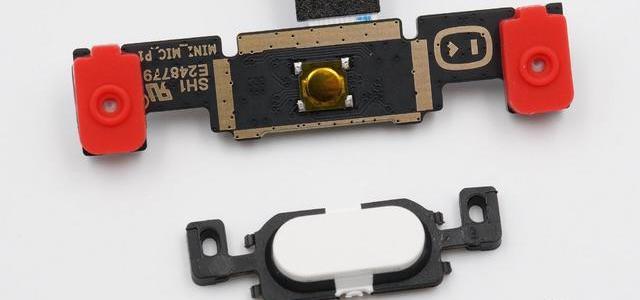

取下微動按鍵的硅膠保護殼。

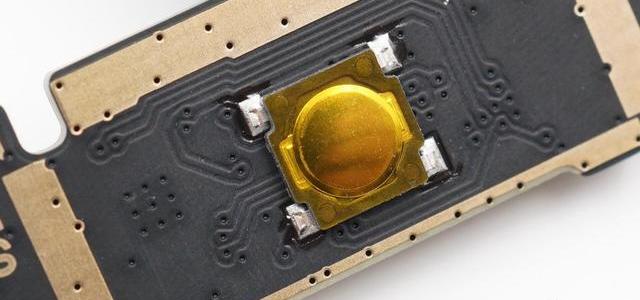

功能按鍵特寫,貼片焊接。

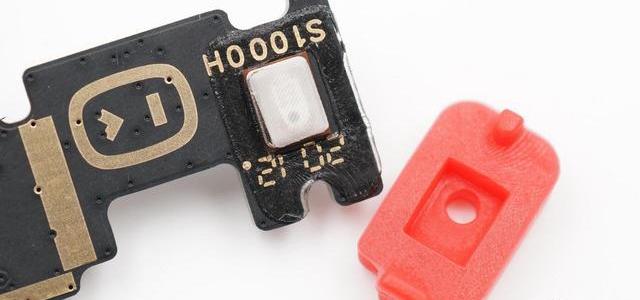

取下麥克風的硅膠保護罩。

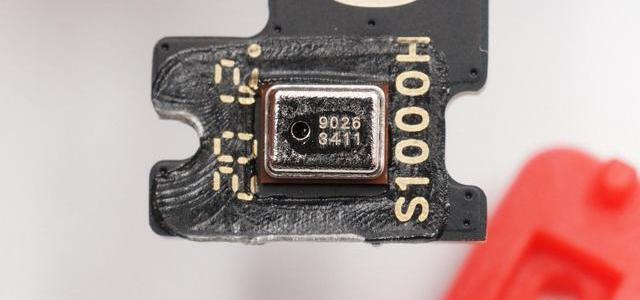

鐳雕90263411的MEMS硅麥。

小板背面,一側貼有二維碼信息。

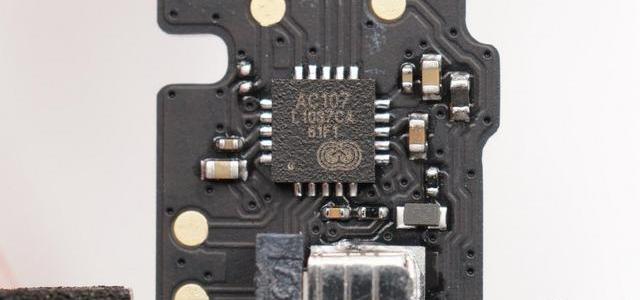

X-Powers芯智匯AC107是具有I2S/TDM輸出轉換的高度集成的2通道ADC。它專為語音捕獲和識別應用平臺中的多麥克風陣列而設計,支持的采樣率:8kHz96kHz。

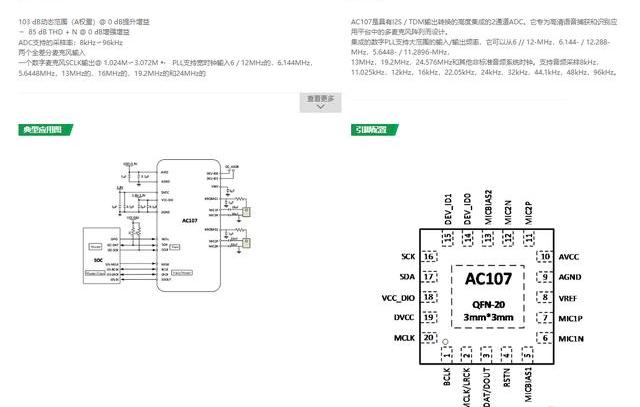

X-Powers芯智匯AC107資料圖。

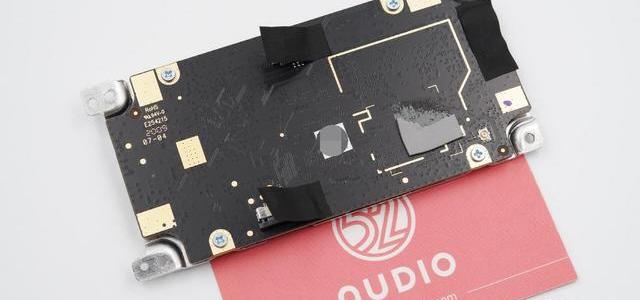

最后來看一下音箱的主板電路,主板通過四顆螺絲固定在一塊金屬散熱板上,電路主要集中在另一側。

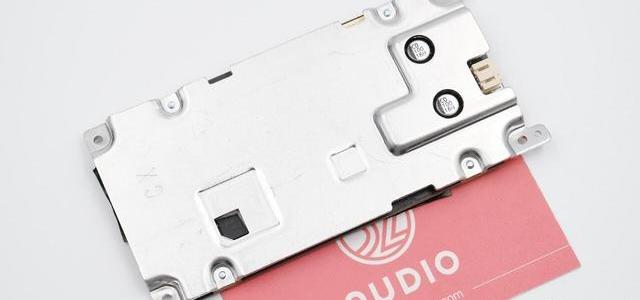

主板結構正面特寫,左側主控芯片凹槽對應音箱蓋板內側的導熱貼,金屬散熱板右側還對應電容和芯片做了開孔和沖壓凹陷設計。

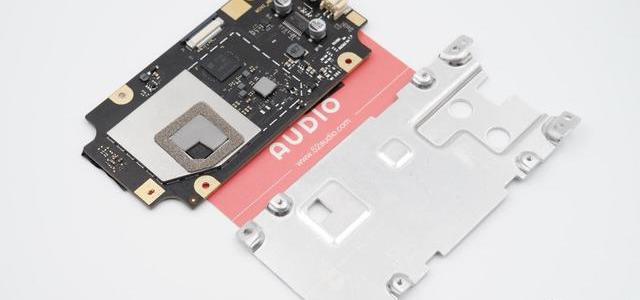

卸下螺絲,取下金屬散熱蓋板。

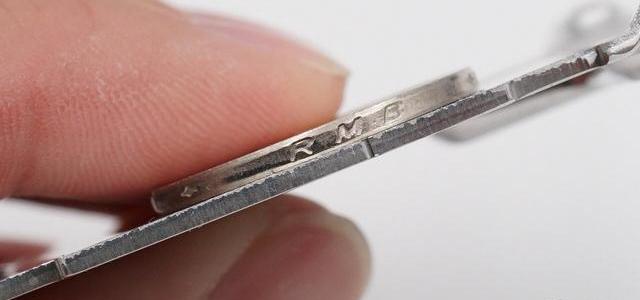

鋁合金散熱板與一元硬幣厚度相當。

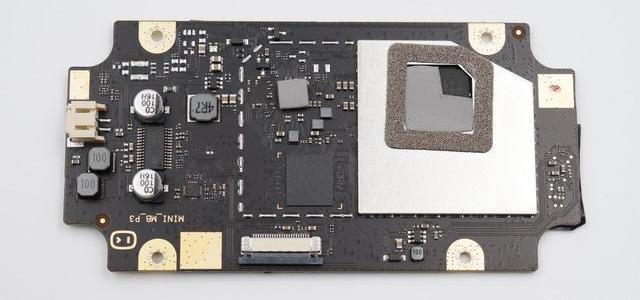

音箱主板電路特寫,右側有一面積較大的金屬屏蔽罩。

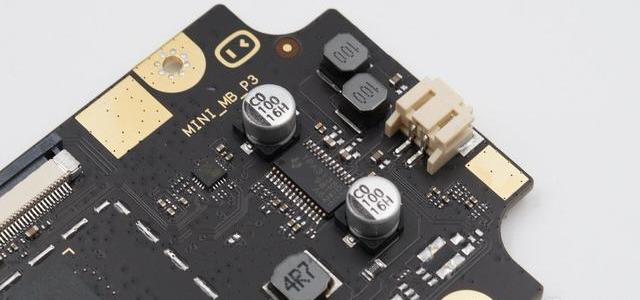

主板左半部分是音箱的功放電路。

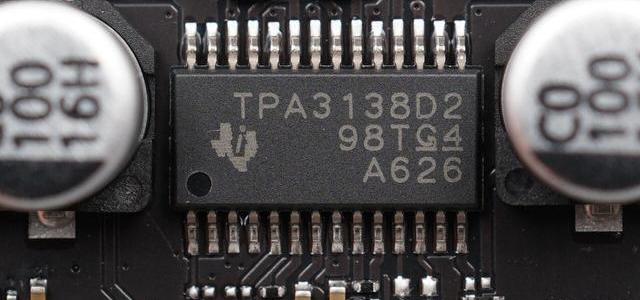

TI德州儀器的TPA3138D2,D類立體聲音頻放大器,支持無電感器運行,支持3.5V至14.4V寬電壓工作范圍,1SPW模式下空閑電流僅為20mA,適用于便攜式應用,這款產品采用單聲道輸出。

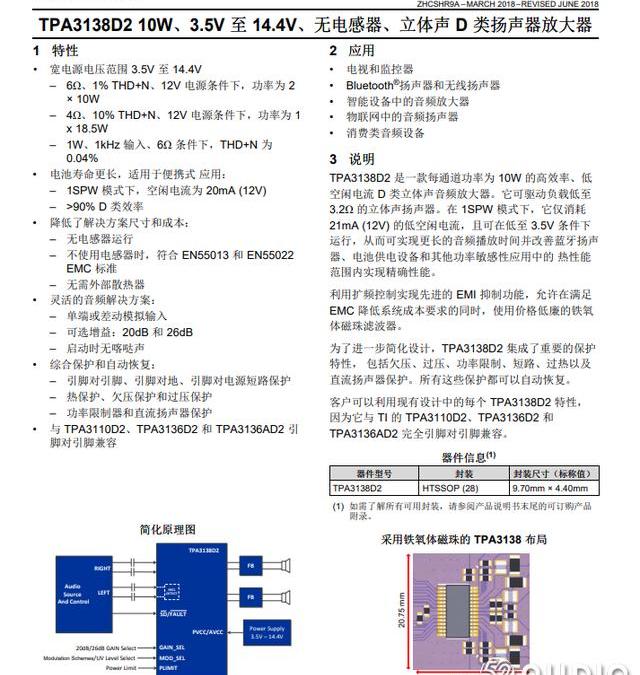

TI德州儀器TPA3138D2詳細資料。

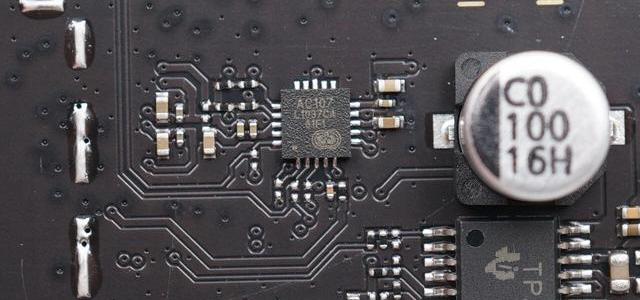

主板上還有一顆芯智匯的AC107ADC轉換器。

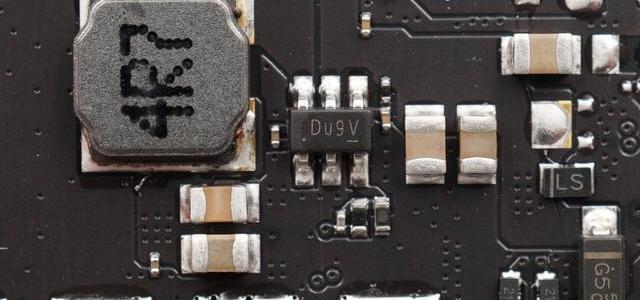

鈺泰ETA8113同步整流降壓IC,18V輸入,輸出電流最大3A,用于輸入降壓為其他設備供電。

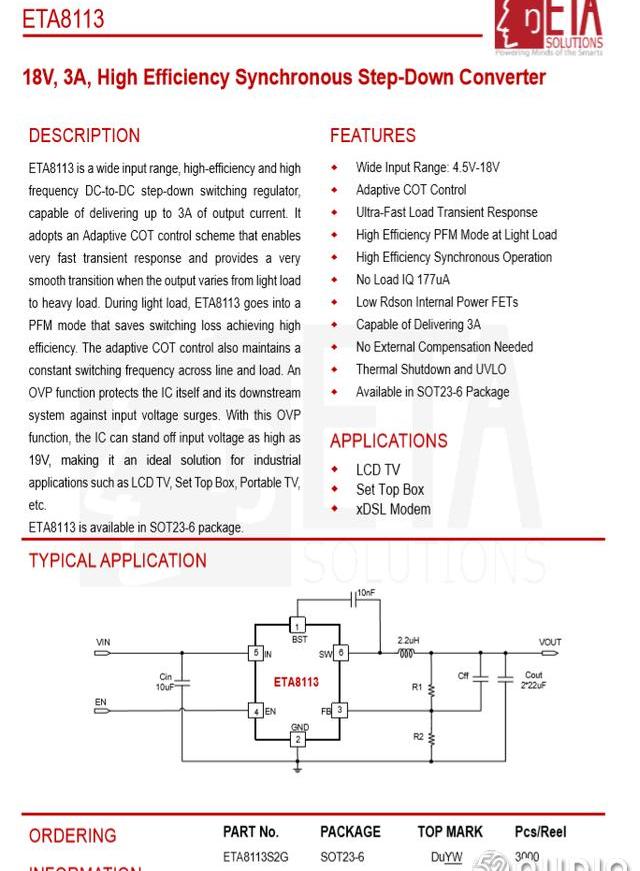

鈺泰ETA8113詳細資料。

矽力杰SY7200A,LED背光驅動IC,升壓用于屏幕背光驅動及亮度調節,位于金屬屏蔽罩附近。

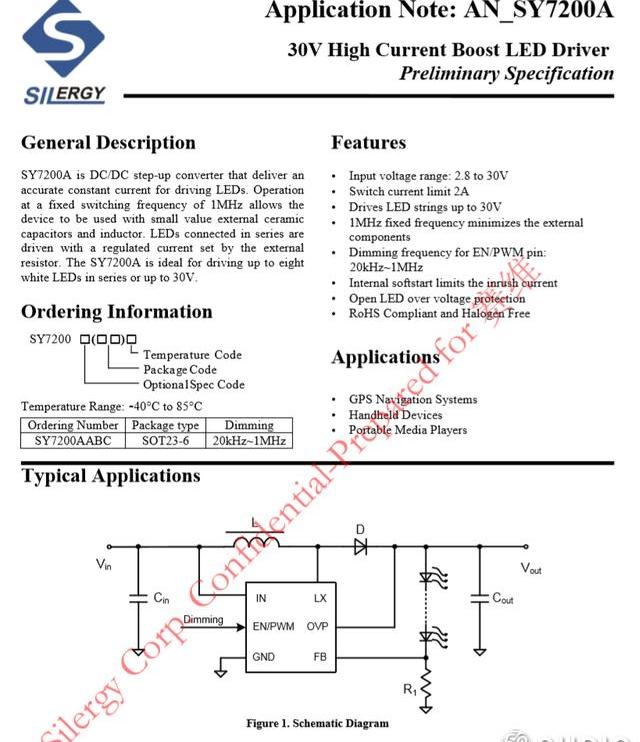

矽力杰SY7200A詳細資料。

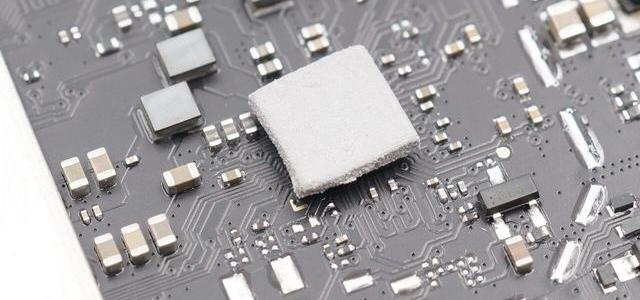

主板上PMIC上有導熱貼。

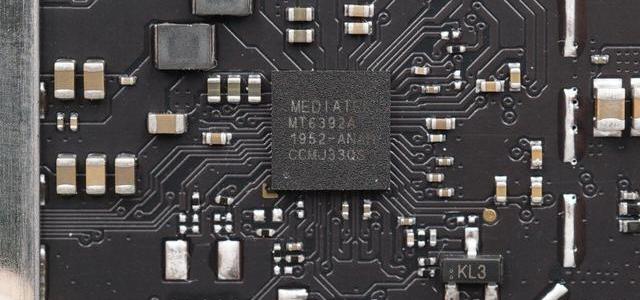

取下導熱貼,是來自MTK聯發科的MT6392A電源管理芯片,與MTK處理器為套片,為SoC和RAM、EMMC芯片供電。

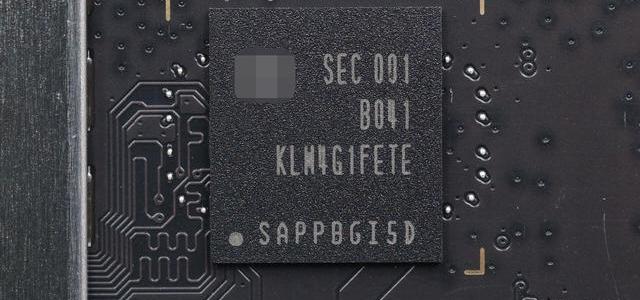

電源管理芯片附近的Samsung三星KLM4G1FETE-B041、eMMC5.1、4GB閃存,用于存儲固件和安裝應用程序。

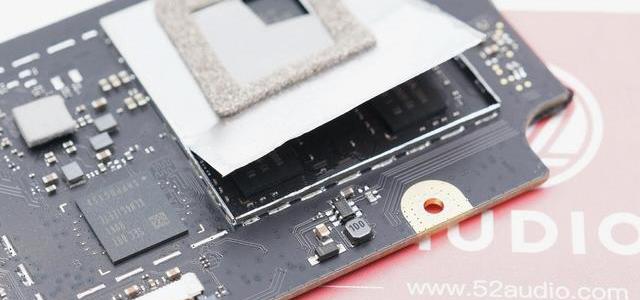

下面拆開主板上的金屬屏蔽罩,看看里面有什么IC。

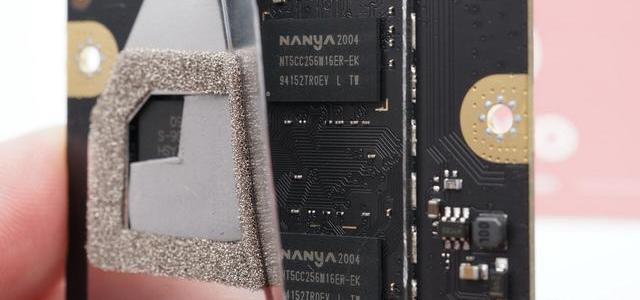

兩顆Nanya南亞NT5CC256M16ER-EKDDR3LSDRAM4Gbit內存芯片,共有兩顆,組成1GB內存容量。

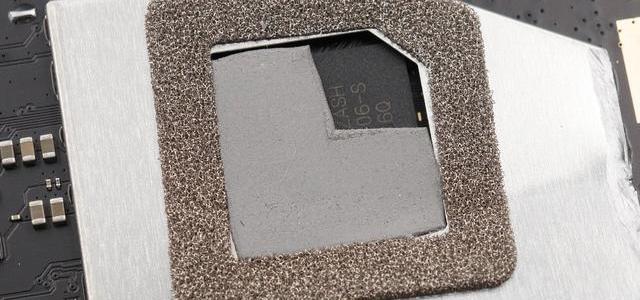

主控芯片是裸露在外的,上面有導熱貼,屏蔽罩上有一圈金屬化導電海綿,最外側的金屬蓋板上還有一塊導熱貼。

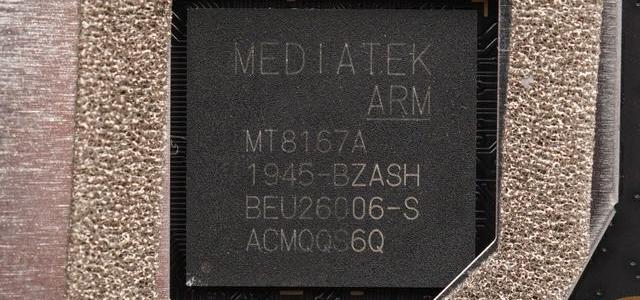

主控芯片為MTK聯發科MT8167A,是一個高度集成的移動計算平臺,內置四核Cortex-A35核心,支持DDR3/LPDDR3DDR4內存,集成PowerVRGE8300,最大輸出分辨率為1920×1200,內置WLAN和藍牙兩種無線連接模塊,WiFi支持2.4G和5G,最大支持8MP攝像頭,可進行1280×720@30FPS錄制。

其圖形通過3D圖形加速增強,還包括多標準視頻加速器和高級音頻子系統,以提供先進的多媒體應用和服務,如流式音頻和視頻,多種解碼器和編碼器,如HEVC,H.264和MPEG4.音頻支持包括和弦鈴聲和高級音頻功能,如回聲消除,免提揚聲器操作和噪音消除。

據我愛音頻網拆解了解到,Huawei華為、baidu百度、JD京東、Mi小米、TmallGenie天貓精靈、Tencent騰訊、Honor榮耀、Mobvoi出門問問、GGMM古古美美等品牌均有大量采用MTK聯發科解決方案。

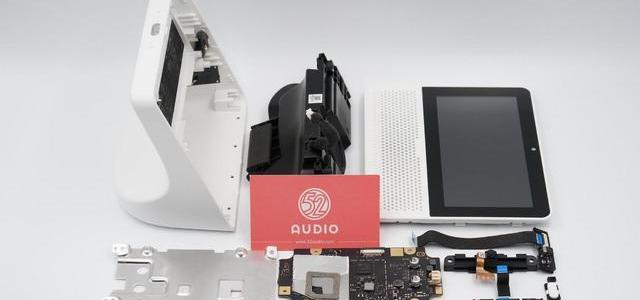

拆解全家福。

我愛音頻網總結

小度在家智能屏Air的外觀設計延續了智能屏系列的特點,正面是屏幕+揚聲器,背面采用一體外殼。因為是入門級的產品,外觀上沒有智能屏X8精致,不過兩者都是比較簡潔的風格。

小度在家智能屏Air采用了一塊5.45英寸的觸摸屏,支持多點觸控,分辨率為960*480;揚聲器為一個3W的全頻揚聲器,音腔有低音倒相孔設計,增強低音效果;音箱頂部有兩個麥克風用于拾音。

小度在家智能屏Air主控芯片為MTK聯發科MT8167A,內置WLAN和藍牙兩種無線連接模塊,支持2.4GWiFi和藍牙網關,用于聯網和控制智能家居;內置1GB+4GB內存,可以保證日常運行的流暢性。

綜合來看,小度在家智能屏Air與智能屏X8相比,主要是在屏幕尺寸、內存、麥克風數量、WiFi頻段、音頻放大器和內存的供應商等方面進行了區分,對于實際使用的影響主要還是體現在屏幕大小上,是一款不錯的入門級帶屏智能音箱。
