拆解報告:錘子20000mAh 2A1C 45W PD雙向快充移動電源_AFC

Author:

Time:1900/1/1 0:00:00

近期羅老師開始了直播帶貨,雖說時間不久,但是每次取得的成績卻不容小覷。從首秀超過1.1億元的交易總額到直播帶貨倍思氮化鎵快充,2小時銷售10000臺,可見他的人氣之高,不言敗的精神也著實讓粉絲們佩服。

作為錘子科技的創始人,羅老師的公司雖已被字節跳動收購,但是相關的數碼產品研發卻沒有因此停滯。最近充電頭網拿到了錘子一款20000mAh的45WPD雙向快充移動電源,這款充電寶不僅容量大,而且支持45W雙向PD快充,此外還配有兩個USB-A口,均支持18W快充輸出,非常實用。下面我們就對這款移動電源進行拆解,看看如今的錘子產品做工如何。

一、錘子45W雙向快充移動電源外觀

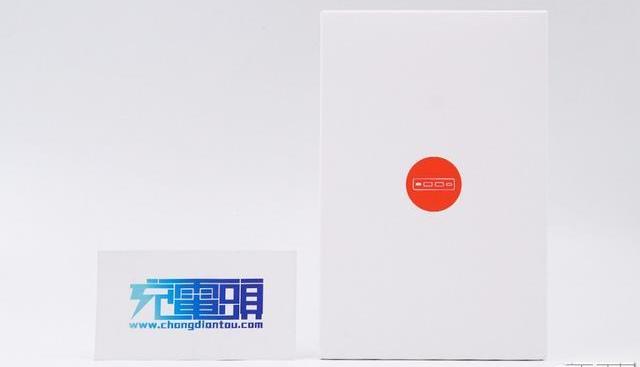

包裝盒正面中心有紅底加移動電源輸出端簡圖組成的logo標識,此外無其它信息,設計簡單。

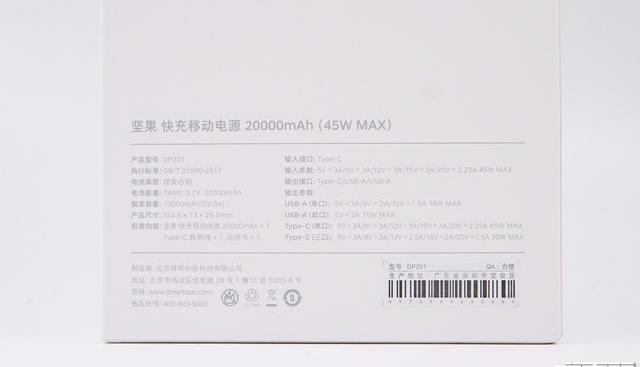

盒子背面標印有產品的規格參數信息。

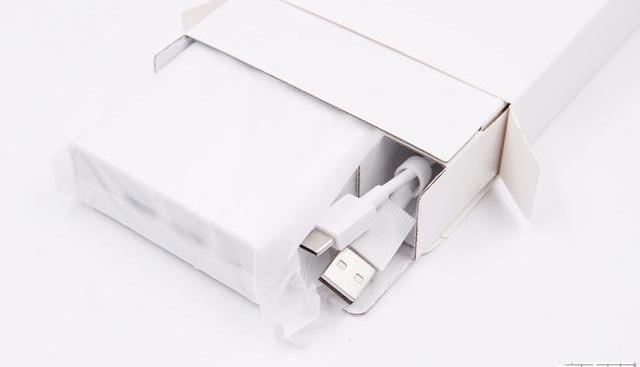

包裝盒內部還有硬質紙盒用來放置移動電源和數據線,移動電源外套有防塵塑料袋。

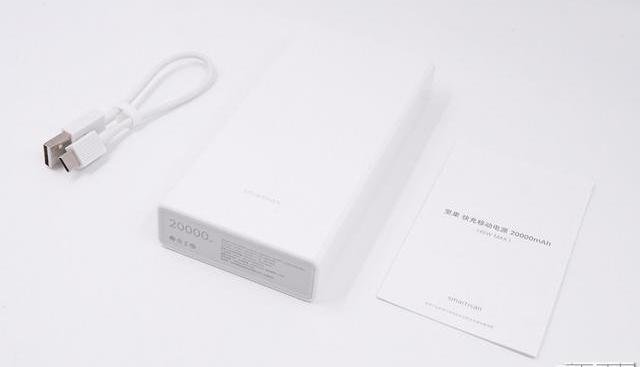

包裝內含移動電源、USB-AtoUSB-C數據線以及使用說明書。

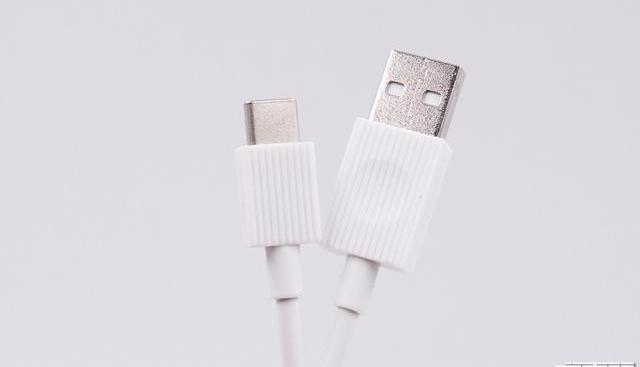

數據線兩端做了抗彎折處理,線頭塑料外殼采用條紋加凹面設計,方便插拔使用以及增加手感。

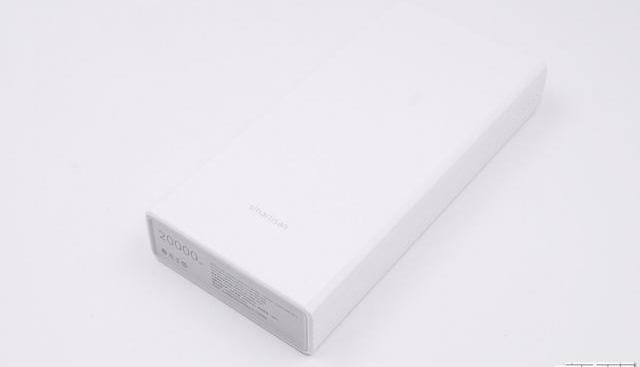

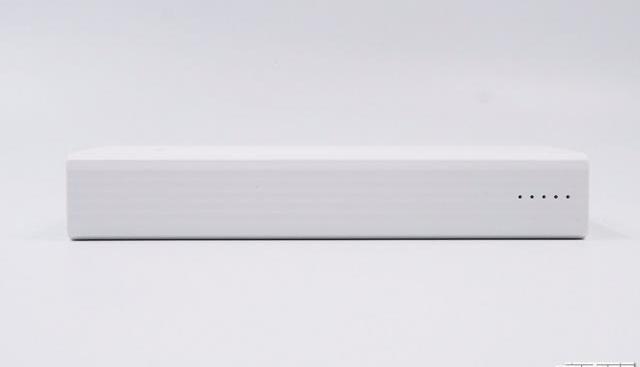

移動電源機身殼采用波浪形外觀造型設計,表面啞光處理,機身邊角弧面過渡不硌手,產品整體使用手感好。

Nym與ChainSafe合作為以太坊驗證節點與客戶端提供網絡層隱私:金色財經報道,隱私基礎設施Nym在ETHDenver2023上宣布與Web3基礎設施公司Chain Safe合作,集成以太坊驗證節點與客戶端,為整個生態系統提供網絡層隱私。Nym將通過libp2p模塊使全球超過50萬個以太坊驗證節點通過Nym網絡屏蔽交易,防止以太坊驗證節點泄漏其IP地址和元數據,保護其免受DDoS攻擊。目前,Nym與ChainSafe合作,正在為Lighthouse共識客戶端編寫第一個實施方案。[2023/3/6 12:44:52]

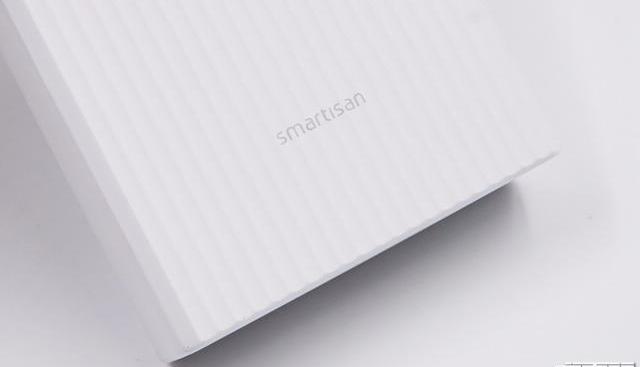

機身正面下端印有錘子的“Smartisan”英文品牌。

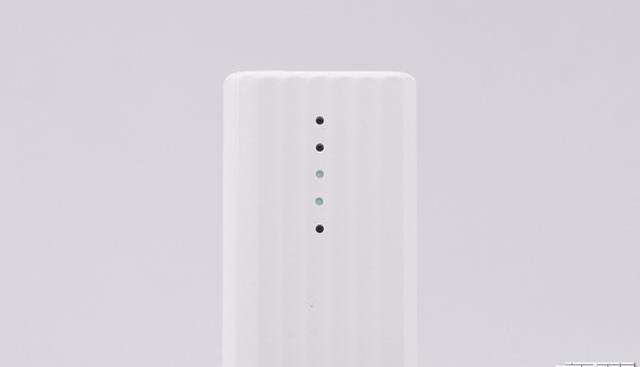

機身側面靠近輸出端處設有LED指示燈。

五顆LED燈中,上面四顆為電量指示燈,并且采用的是走馬燈式電量顯示方式;最下面一顆為快充指示燈,當移動電源進入快充狀態時才亮。

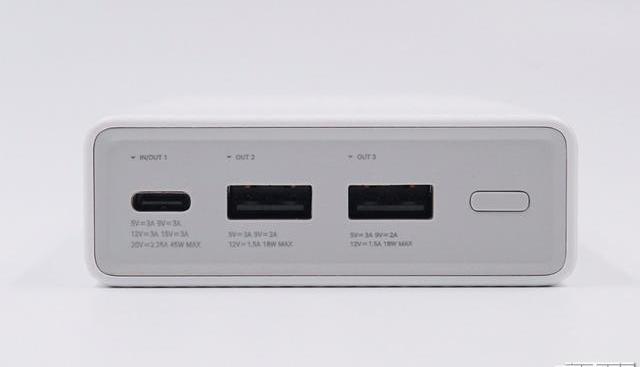

輸的頂面配備2A1C三個USB接口以及電源開關鍵。三個接口均采用黑色膠芯,接口旁還標有相應的規格參數。

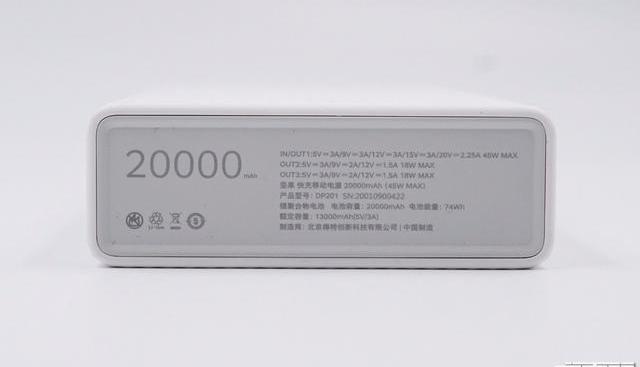

底部外殼上印有移動電源的規格參數產品型號:DP201SN:20010900422電芯類型:鋰聚合物電池電池容量:20000mAh電池能量:74Wh額定容量:13000mAh制造商:北京得特創新科技有限公司

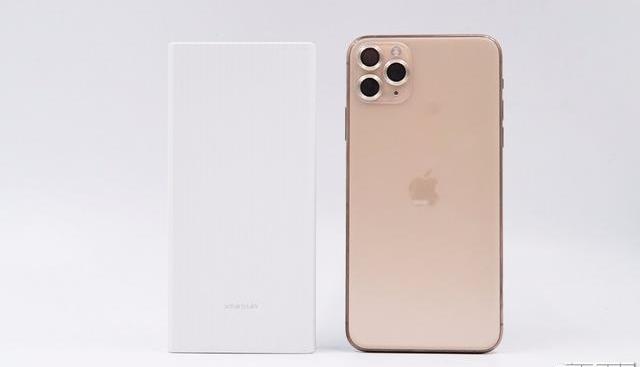

和蘋果iPhone11ProMax大小比較,兩者大小相當。

所有主要借貸協議中僅有MakerDAO收入超過了其代幣激勵:9月29日消息,據token terminal統計,在所有主要的借貸協議中,只有MakerDAO的收入超過了代幣激勵。據Variant投資合伙人Mason Nystrom分析稱,代幣激勵是一種新的獲客成本(CAC)形式。每一美元的代幣激勵對應一個新客戶或費用/收入。項目應確保其代幣獲取成本(TAC)和代幣激勵與轉速比率在其市場內具有競爭力。[2022/9/29 6:02:10]

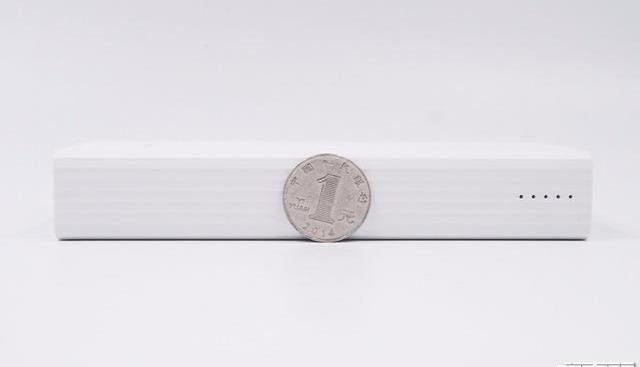

厚度比一元硬幣直徑一樣。

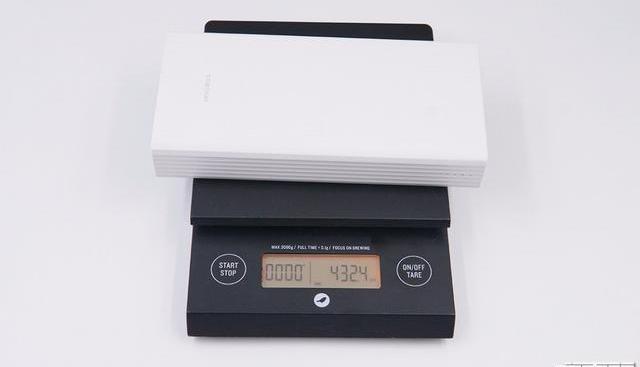

凈重約為432g。

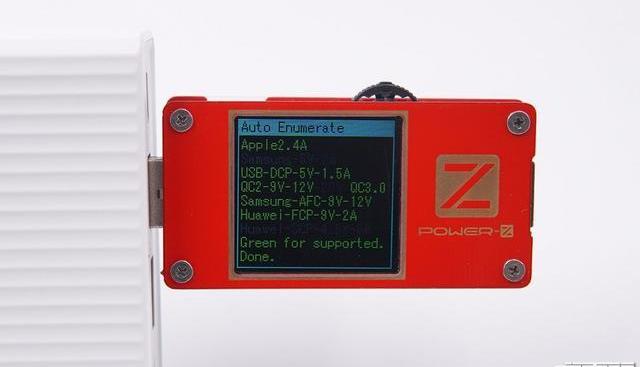

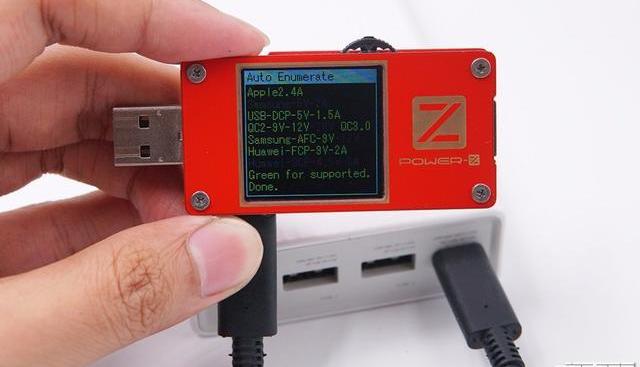

使用ChargerLABPOWER-ZKT001檢測兩個USB-A口的輸出協議,發現它們都支持Apple2.4A和DCP協議,以及QC2.0、QC3.0、AFC、FCP多個快充協議。

另外使用KT001檢測USB-C口的輸出協議,發現C口同樣支持Apple2.4A、DCP、QC2.0/3.0、AFC、FCP這些協議。

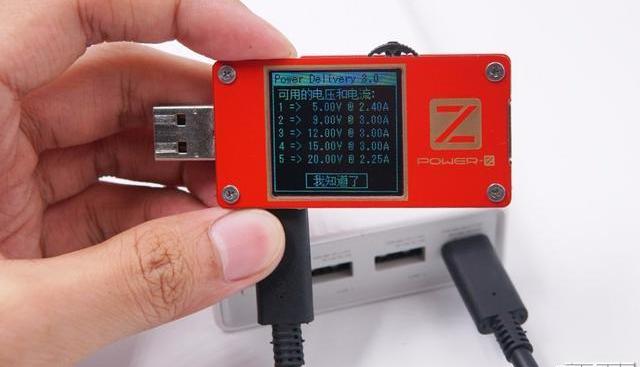

除此之外,其PDO報文顯示USB-C口還支持USBPD3.0快充標準,具備5V2.4A、9V3A、12V3A、15V3A、20V2.25A五組固定電壓檔位。

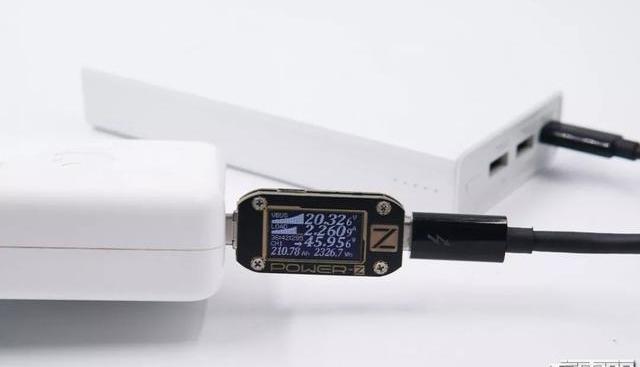

輸入方面,使用蘋果61W充電器給移動電源充電,電壓20.32V,電流2.26A,充電功率約為45.95W,成功開啟PD快充。

Messari:DeFi應用開始將應用堆棧整合為一個綜合服務:金色財經報道,Messari在社交媒體上稱,DeFi應用開始將應用堆棧整合為一個綜合服務,對于非穩定幣協議,這意味著推出他們自己的穩定幣。此舉可以幫助DeFi協議獲得流動性,降低資本效率成本,并吸引新用戶。[2022/10/17 17:28:12]

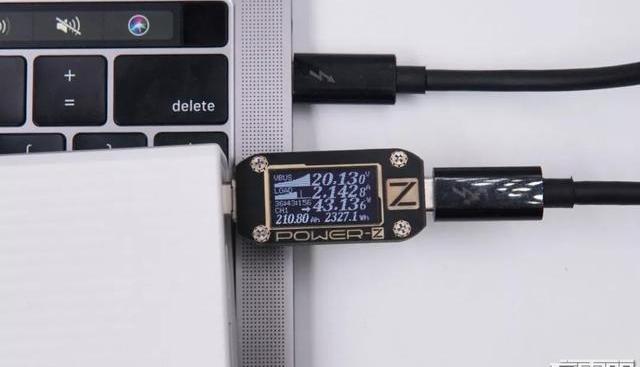

輸出方面,使用錘子這款移動電源給MacbookPro充電,電壓20.13V,電流2.14A,充電功率約為43.13W,成功開啟PD快充。

二、錘子45W雙向快充移動電源拆解

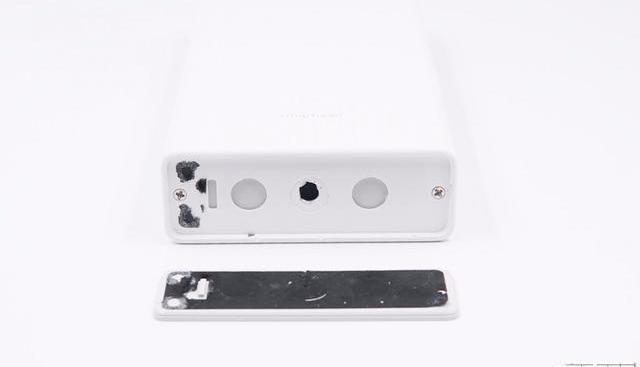

底部外殼使用黑色雙面膠粘貼固定,拆下后可以看到機身殼兩側有螺絲進行固定。

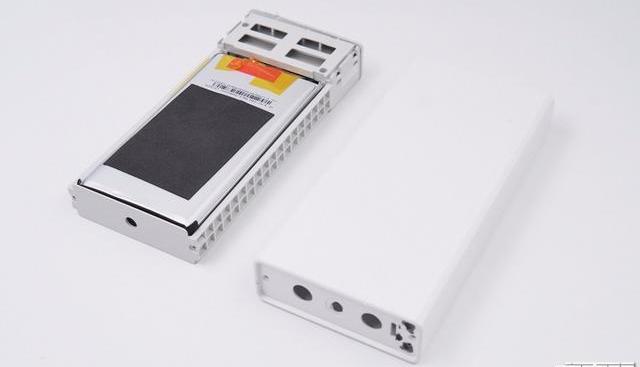

拆下螺絲即可從另一端將塑料支撐框架抽出。

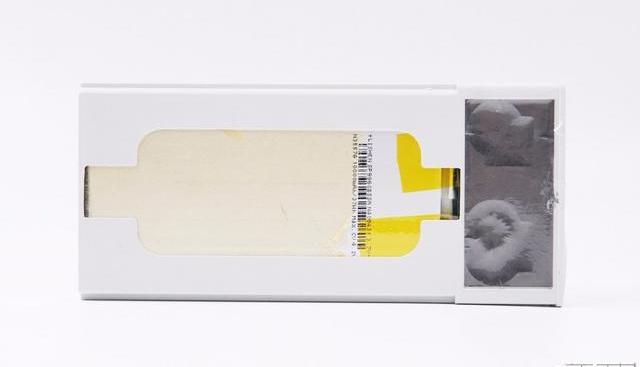

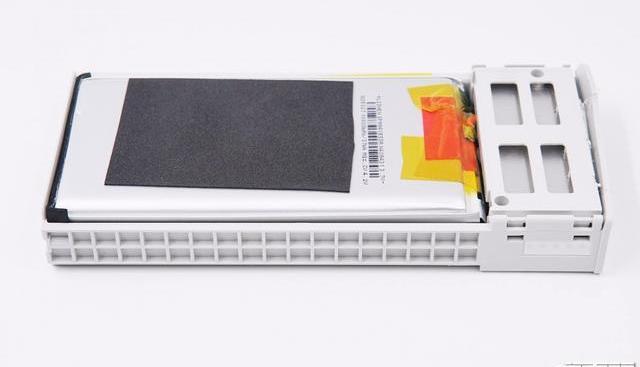

支撐架頭部有保護塑料板,對角使用螺絲固定,并鏤空設計防止內部積熱,此外還有固定槽用來放置電芯,電芯貼有泡棉膠保護。

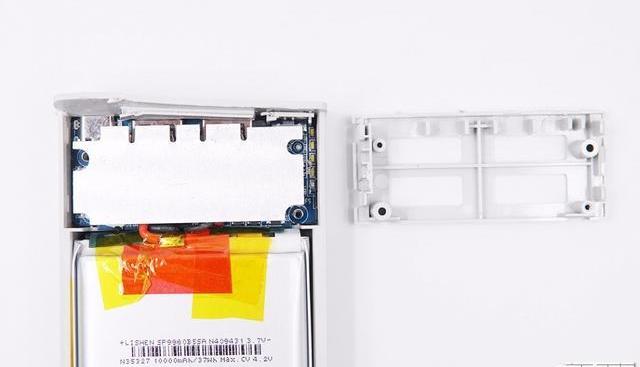

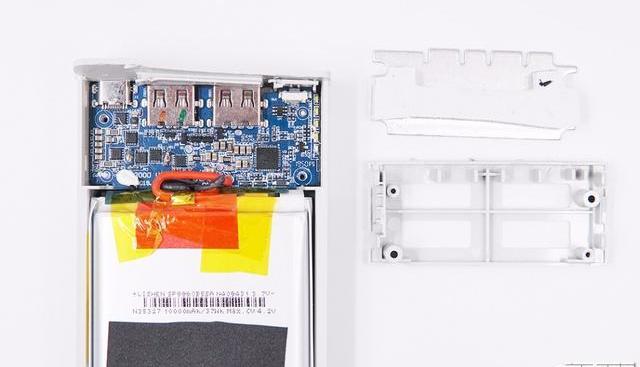

拆掉保護塑料板,PCB板上配有大塊金屬散熱片幫助散熱。

在散熱片和PCB板之間有導熱墊導熱。

支撐架另一面頭部貼有石墨導熱貼紙,塑料板部分鏤空,同樣是為了幫助電芯散熱。

數據:ETH交易所余額達1個月高點:金色財經消息,Glassnode數據顯示,ETH交易所余額達1個月高點,數額為21,365,839.245 ETH。[2022/9/13 13:24:57]

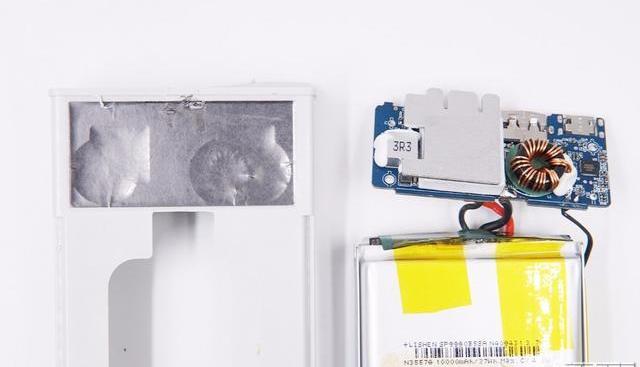

將電芯和PCB板取出,電路板背面同樣有金屬散熱片和導熱墊設計。

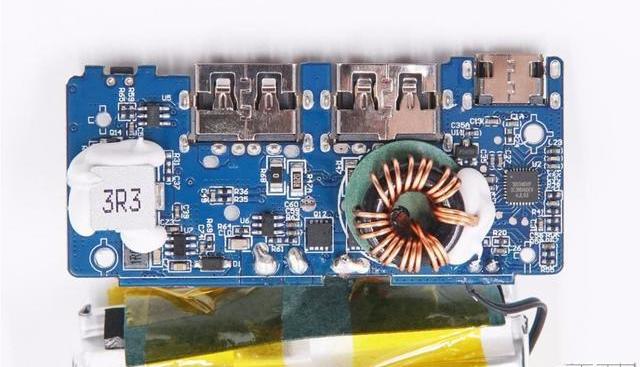

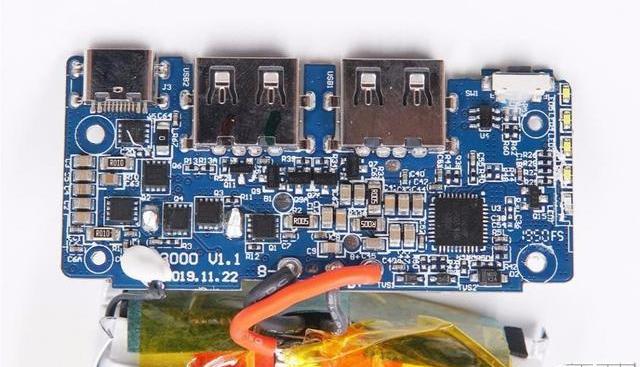

PCB板正面一覽,兩顆電感打膠固定。

PCB板背面一覽。

經過對移動電源電路觀察分析發現,錘子這款20000mAh45WPD雙向快充移動電源采用兩路電路設計,其中USB-C一路采用USBPD協議芯片搭配升降壓控制芯片實現移動電源雙向快充功能;另外兩個USB-A口為一路由一顆升降壓芯片進行控制輸出,單口快充雙口輸出則智能分配功率。下面我們從輸入端開始一一了解各個芯片信息。

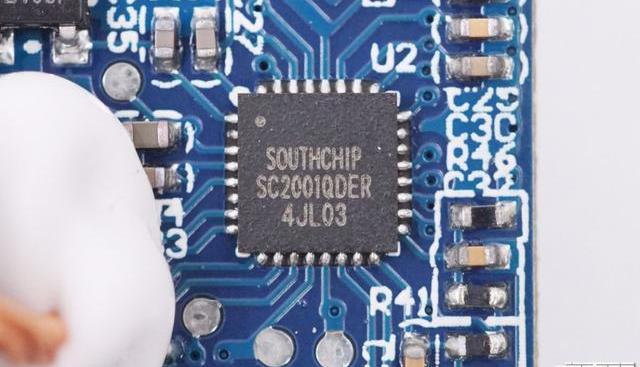

USBPD協議芯片采用南芯SC2001。這款芯片最多可支持五口輸出,集成了PD2.0、PD3.0、PPS、BC1.2、AFC、FCP、SCP、VOOC以及SUPERVOOC等多種快充協議;且具有30V的額定電壓和多重內置保護,包括過熱保護、恒功率、恒流和過壓保護,以確保系統的安全運行。

此外SC2001內部集成了門驅動器、10bitADC以及高精度放大器,可以將外部組件數量降到最少;適用于充電器、車充、移動電源、多口充等產品領域,已獲各大廠青睞,并在逐步送樣中。此前充電頭網已經對南芯SC2001做了相關報道。

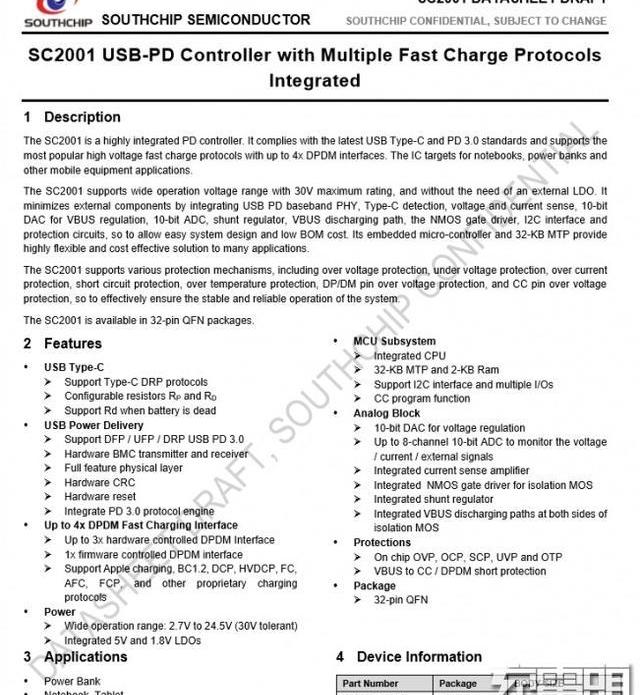

南芯SC2001資料信息。

BIS:數字資產仍面臨結構性問題:金色財經報道,國際清算銀行 (BIS)聲稱,在最近的加密貨幣崩盤之后,許多關于加密貨幣投資陷阱的警告并非沒有根據。其報告稱,隨著 Terra 生態系統的崩潰,數字資產仍面臨結構性問題。BIS 還提到了最近的比特幣價格暴跌。國際清算銀行強調了開發央行數字貨幣的必要性。報告稱,大約 90% 的政府正在探索 CBDC。負責國際清算銀行的墨西哥經濟學家Agustín Carstens預測,CBDC的國際標準將在未來幾年內制定。去年7月,國際清算銀行呼吁各國央行之間開展全球合作,以確保其數字貨幣具有互操作性。

根據國際貨幣基金組織(IMF)最近發布的一份報告,比特幣消耗的能源是傳統信用卡的一百萬倍。然而,CBDC 可能比傳統支付系統更節能。[2022/6/22 4:44:03]

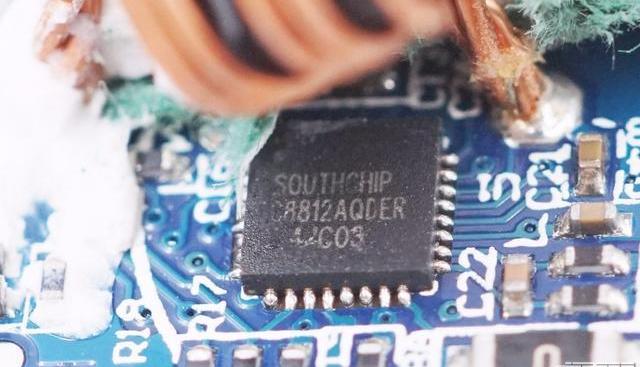

南芯SC8812A高效率同步雙向升降壓芯片,支持升壓或降壓為1到4節電池充電,可完成充電、放電控制,支持各種電壓轉換和充電狀態指示;內置10bitADC,采用I2C數控接口,配置輸出電壓和限流值,簡化的外部器件,有助于減少占板面積,控制電路板背面四顆開關管進行電壓轉換。

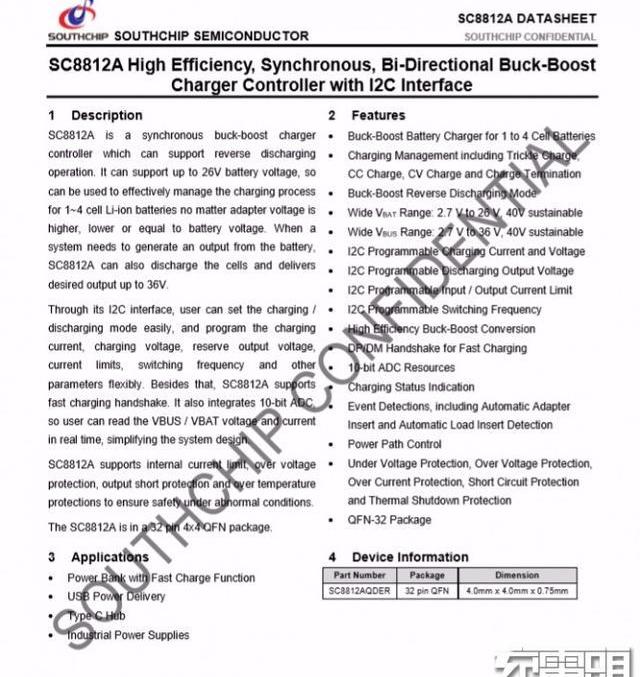

南芯SC8812A資料信息。

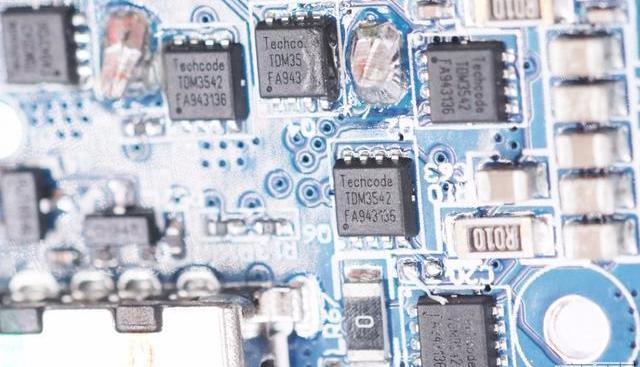

六顆Techcode泰德TDM3542NMOS管,其中四顆用于同步升降壓電壓轉換,右下角兩顆作為USB-C口切換保護開關。

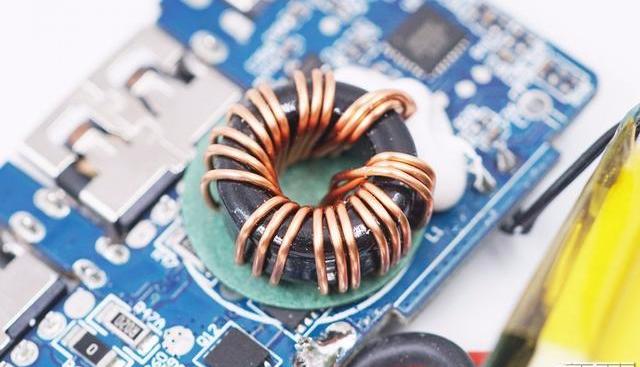

升降壓電感打膠固定,并且和電路板之間有青稞絕緣紙隔離,細節講究。

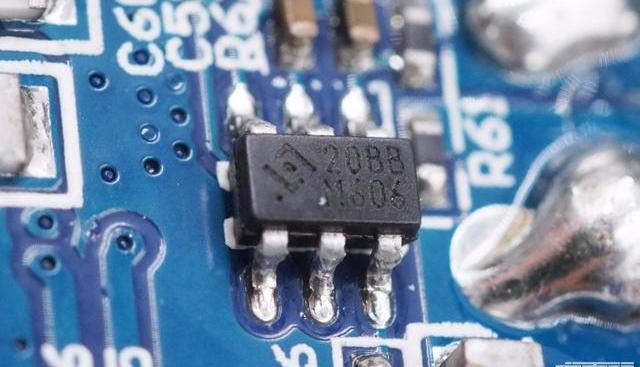

HYCON宏康鋰電保護芯片,HY2120,用于移動電源內部2串電池組的保護。

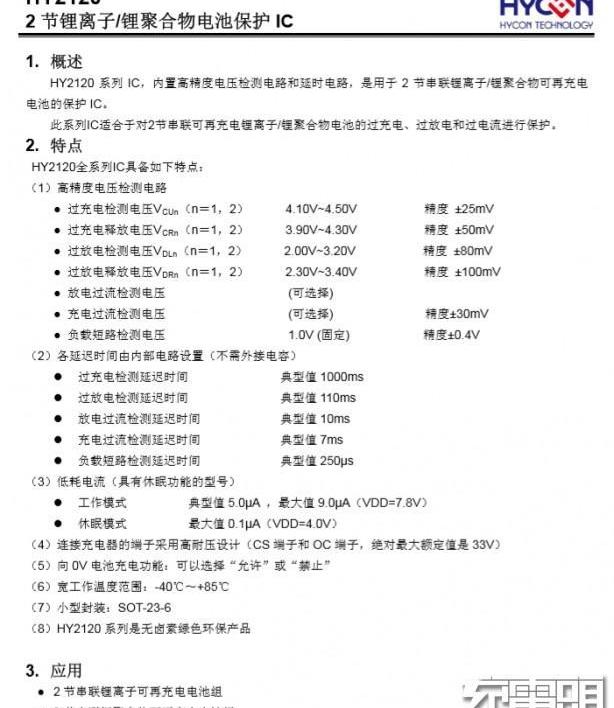

HYCONHY2120詳細資料。

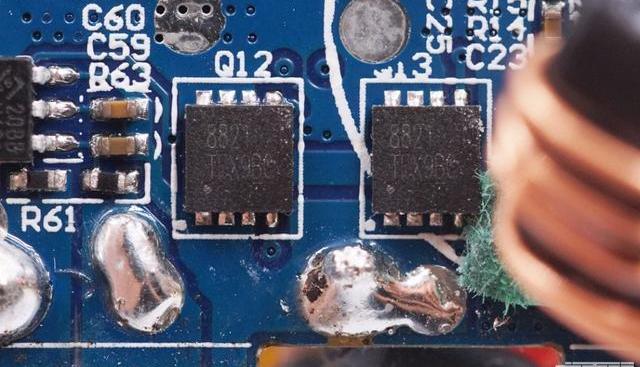

兩顆絲印8821鋰電保護MOS管并聯。

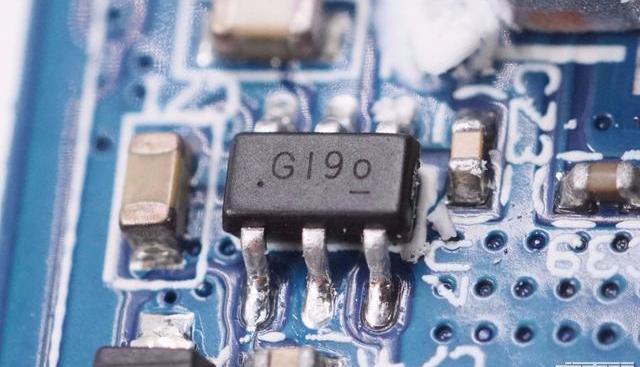

鈺泰ETA30002串電池均衡IC,采用電感均衡,可提供最大2A的均衡電流,最高傳輸效率92%,均衡精度30mV,自動檢測電池是否平衡,并且支持電池過電壓保護。

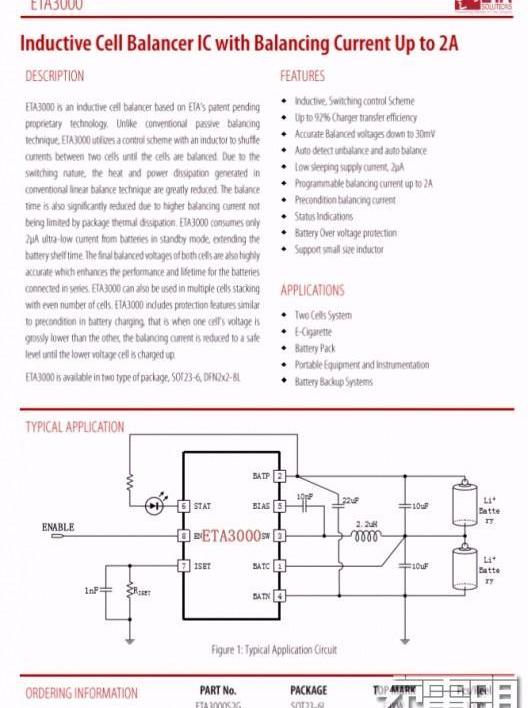

鈺泰ETA3000詳細資料。

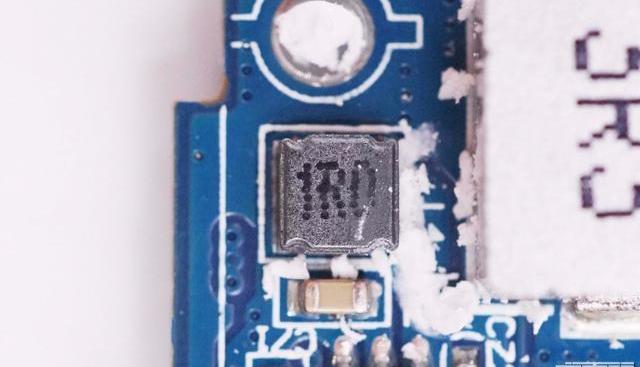

1R0工字電感,用于配合鈺泰ETA3000進行電池均衡。

兩塊電芯之間配有熱敏電阻進行溫度監測,并且打膠以及粘貼膠帶固定。

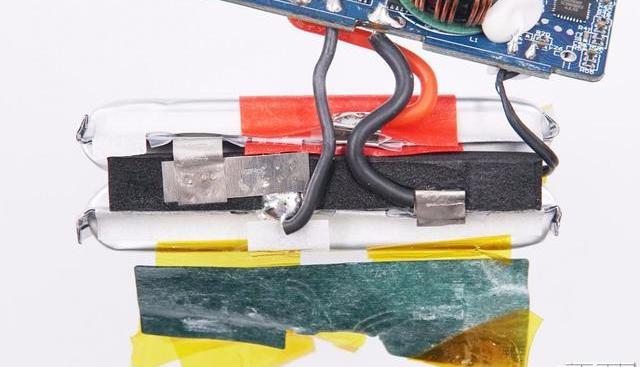

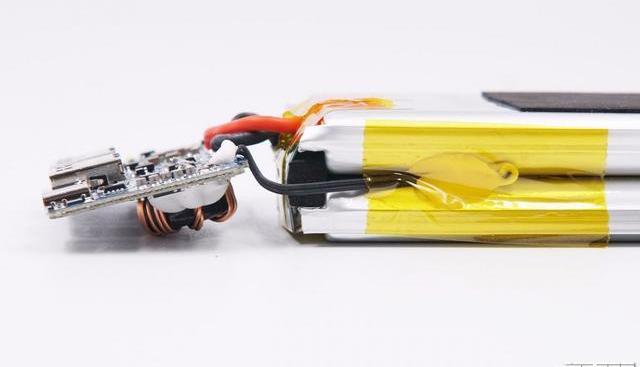

電池采用二串結構,極耳處使用海綿填充,鎳片點焊連接,外部包裹青稞絕緣紙絕緣保護。

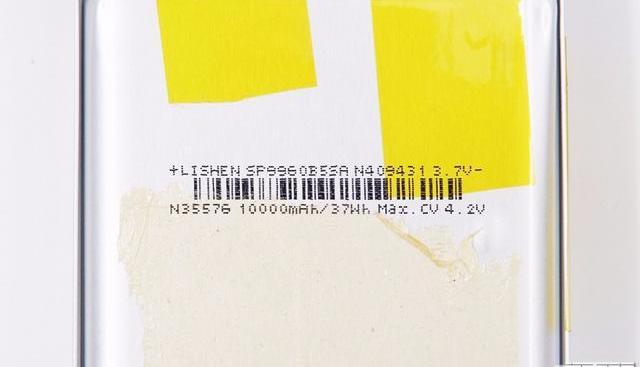

電芯上標有有相關參數信息,LISHEN3.7V電池,10000mAh,37Wh。

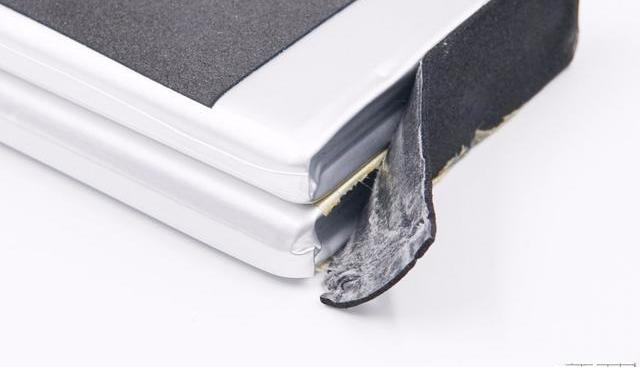

電芯底部貼有泡棉膠保護。

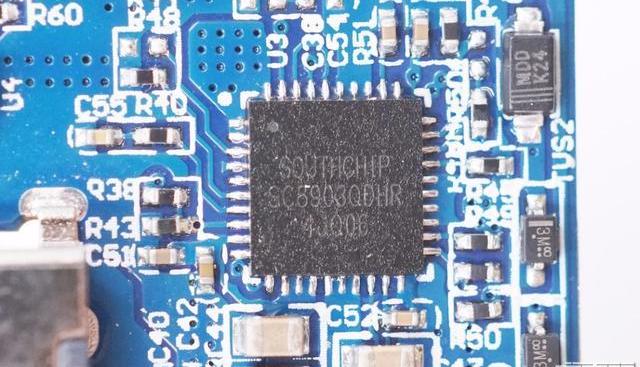

雙USB-A口升降壓輸出采用南芯半導體的同步降壓芯片SC8903。該芯片是一顆內部集成四管H橋的高效率同步升降壓轉換器,支持最高24V工作電壓,支持動態輸出電壓控制,開關頻率可調節,具有可編程的輸入和輸出電流限制,支持多種保護功能。

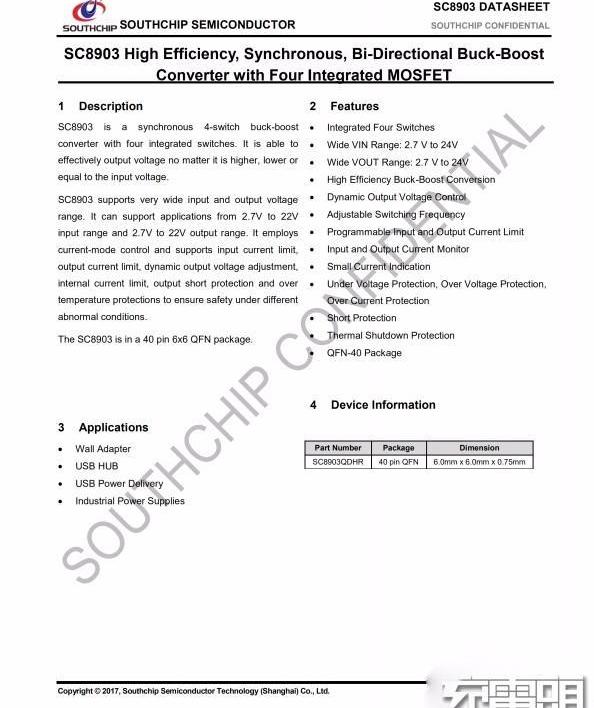

南芯SC8903規格資料。充電頭網了解到,南芯SC8903此前已被AnkerPowerCoreFusionPD超級充MOMAX66WUSBPD充電器等產品采用。

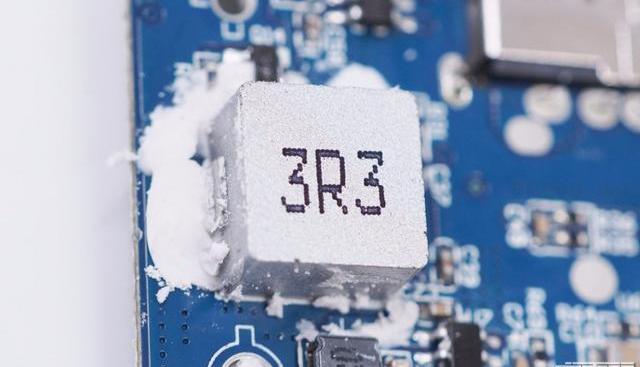

3R3合金電感特寫,用于SC8903升降壓,打膠固定。

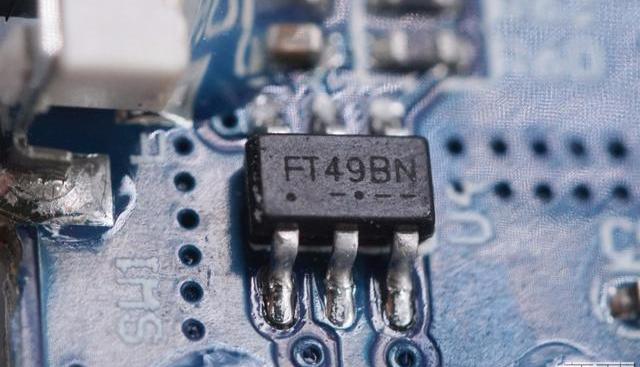

USB-A接口協議芯片采用天鈺FP6601Q。FP6601Q是一款快充協議芯片,支持高通QC3.0/2.0與華為FCP,通過監控USBD+/D-上的電壓數據自動調整供電設備上的輸出電壓,互相握手識別后設備提升充電功率縮短充電時間。在本身就支持QC3.0,QC2.0和FCP的情況下,還能自動識別APPLE、三星、BC1.2協議。

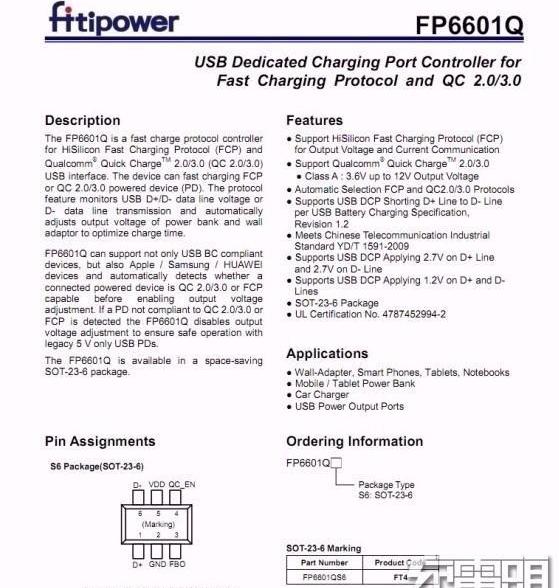

天鈺FP6601Q資料信息。

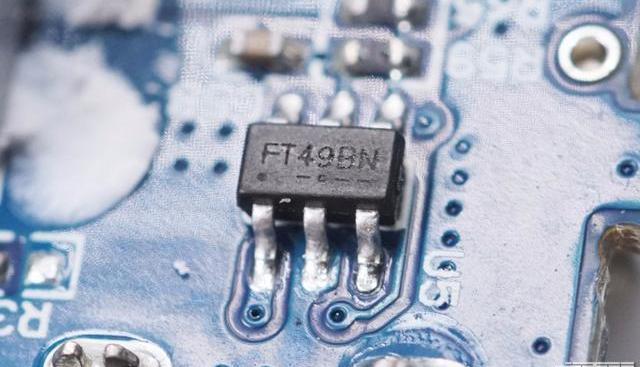

另一顆天鈺FP6601Q,這里作為另一個USB-A接口協議芯片。

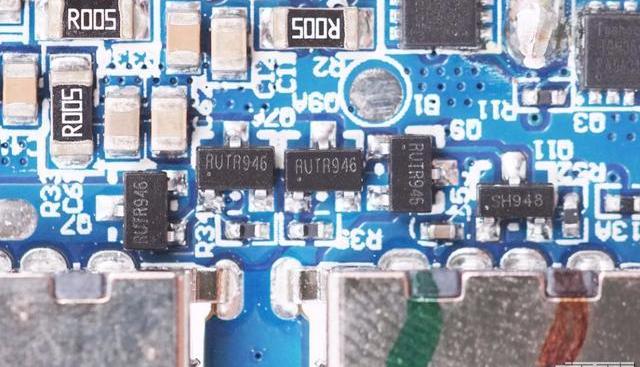

四顆絲印RUTR946MOS管,分別作為兩個USB-A口的輸出VBUS開關。

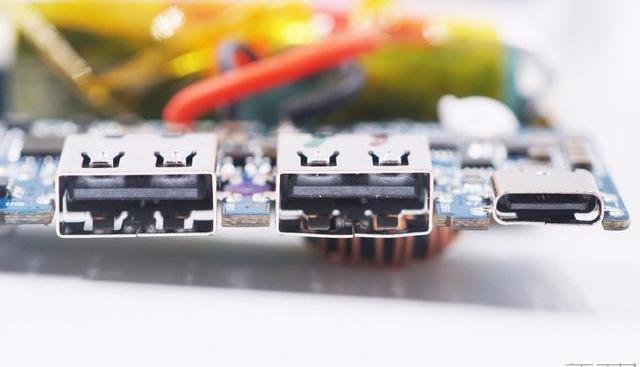

三個USB接口母座沉板過孔焊接。

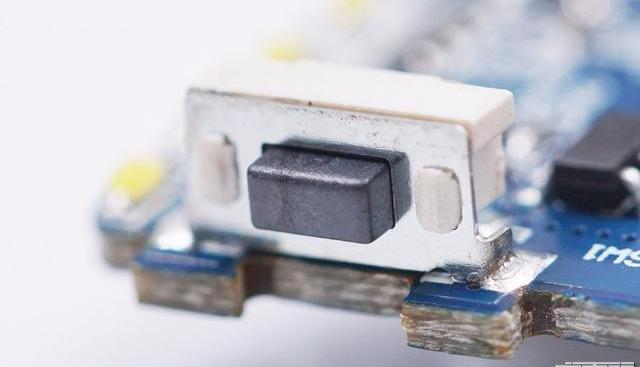

電源鍵貼片焊接。

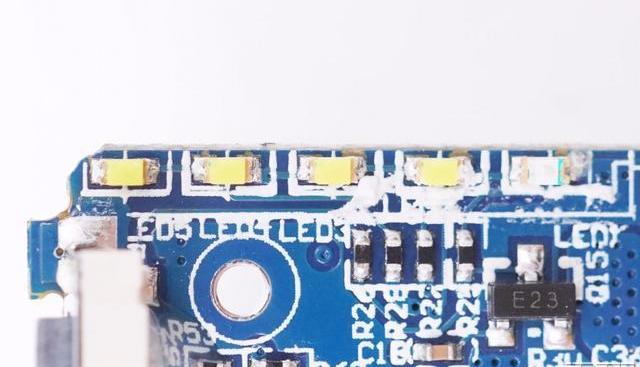

LED指示燈特寫,最右邊白色那顆為快充指示燈。

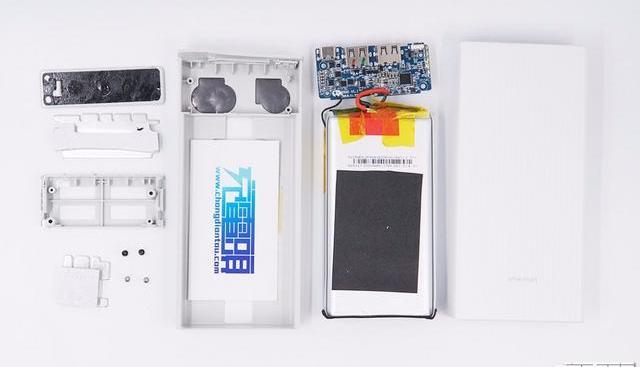

全部拆解完畢,來張全家福。

充電頭網拆解總結

充電頭網通過拆解發現,這款錘子移動電源內部設計成兩路電路進行工作。其中USB-C為一路,采用南芯SC8812A高效雙向升降壓方案搭配南芯SC2001協議芯片實現45WPD雙向快充;另外兩個USB-A口采用南芯SC8903同步降壓芯片搭配天鈺協議IC實現單口最大18W多口功率智能分配。電芯保護電路使用了宏康鋰電保護IC,鈺泰ETA3000進行電池均衡,并配有熱敏電阻進行溫度監測。

移動電源內部設有塑料支撐框架,保護性更好;PCB板正背面均配有導熱墊和金屬散熱片進行導熱,其中一面還額外貼有石墨導熱貼紙,增強散熱效果;板子上的電感打膠加固;電池組極耳處貼有青稞絕緣紙以及絕緣膠帶;產品細節講究,整體做工扎實。

錘子這款45W雙向快充移動電源三個USB接口均支持QC2.0/3.0、AFC、FCP快充協議,C口還支持USBPD3.0快充標準,具備5V2.4A、9V3A、12V3A、15V3A、20V2.25A五組固定電壓檔位,最大45WPD快充可以滿足多數手機以及部分輕薄筆記本電腦的充電需求,此外20000mAh容量保證了續航,適合攜帶出遠門。
