Layer 2:深入理解Arbitrum_BSP

Author:

Time:1900/1/1 0:00:00

Arbitrum是Layer2 Rollup的一種方案。和Optimism類似,狀態的終局性采用“挑戰”(challenge)機制進行保證。Optimism的挑戰方法是將某個交易完全在Layer1模擬執行,判斷交易執行后的狀態是否正確。這種方法需要在Layer1模擬EVM的執行環境,相對復雜。Arbitrum的挑戰相對輕便一些,在Layer1執行某個操作(AVM),確定該操作執行是否正確。Arbitrum介紹文檔中提到,整個挑戰需要大概500字節的數據和9w左右的gas。為了這種輕便的挑戰機制,Arbitrum實現了AVM虛擬機,并在AVM虛擬機中實現了EVM的執行。AVM虛擬機的優勢在于底層結構方便狀態證明。

Arbitrum的開發者文檔詳細介紹了Arbitrum架構和設計。對AVM以及L1/L2交互細節感興趣的小伙伴可以耐心地查看"Inside Arbitrum"章節:

https://developer.offchainlabs.com/docs/developer_quickstart

整體框架

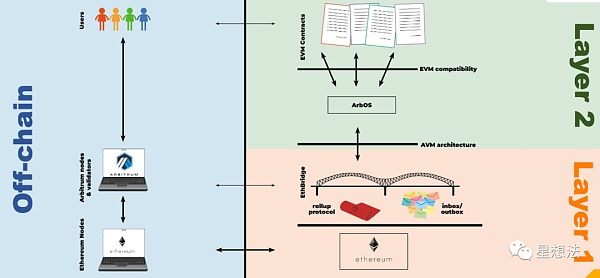

Arbitrum的開發者文檔給出了各個模塊關系:

Arbitrum的系統主要由三部分組成(圖中的右部分,從下到上):EthBridge,AVM執行環境和ArbOS。EthBridge主要實現了inbox/outbox管理以及Rollup協議。EthBridge實現在Layer1。ArbOS在AVM虛擬機上執行EVM。簡單的說,Arbitrum在Layer2實現了AVM虛擬機,在虛擬機上再模擬EVM執行環境。用AVM再模擬EVM的原因是AVM的狀態更好表達,便于Layer1進行挑戰。

EthBridge和AVM執行環境對應的源代碼:

https://github.com/OffchainLabs/arbitrum.git

ArbOS對應的源代碼:

https://github.com/OffchainLabs/arb-os.git

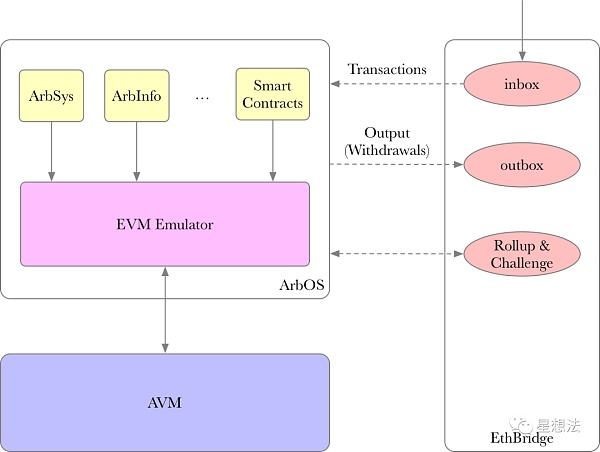

這個模塊關系圖太過籠統,再細分一下:

EthBridge主要實現了三部分功能:inbox,outbox以及Rollup協議。inbox中“存放”交易信息,這些交易信息會“同步”到ArbOS并執行。outbox中“存放”從L2到L1的交易,主要是withdrawl交易。Rollup協議主要是L2的狀態保存以及挑戰。特別注意的是,Arbitrum的所有的交易都是先提交到L1,再到ArbOS執行。ArbOS除了對外的一些接口外,主要實現了EVM模擬器。整個模擬器實現在AVM之上。整個EVM模擬器采用mini語言實現,Arbitrum實現了AVM上的mini語言編譯器。簡單的說,Arbitrum定義了新的硬件(machine)和指令集,并實現了一種上層語言mini。通過mini語言,Arbitrum實現了EVM模擬器,可以執行相應交易。

AVM State

因為所有的交易都是在AVM執行,交易的執行狀態可以用AVM狀態表示。AVM相關實現的代碼在arbitrum/packages/arb-avm-cpp中。

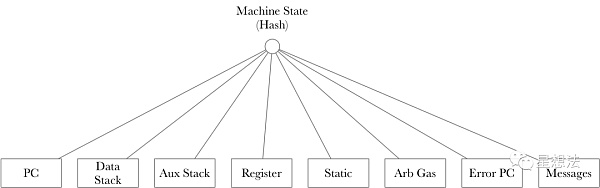

AVM的狀態由PC,Stack,Register等狀態組成。AVM的狀態是這些狀態的hash值拼接后的hash結果。

AVM使用c++實現,AVM表示的邏輯實現在MachineStateKeys類的machineHash函數(machinestate.cpp)中。AVM的特別之處就是除了執行外,還能較方便的表達(證明)執行狀態。深入理解AVM的基本數據結構,AVM的基本的數據類型包括:

Mintlayer CEO:比特幣ETF可以成為人們通往加密貨幣的門戶:金色財經報道,前Tether/Bitfinex開發商、Mintlayer現任首席執行官Enrico Rubboli表示,比特幣ETF可以成為人們通往加密貨幣的門戶。我們希望它將成為采用BTC的門戶[2023/7/23 15:53:00]

using value =     std::variant<Tuple, uint256_t, CodePointStub, HashPreImage, Buffer>; enum ValueTypes { NUM, CODEPT, HASH_PRE_IMAGE, TUPLE, BUFFER = 12, CODE_POINT_STUB = 13 };    uint256_t - 整數類型

CodePoint - 當前代碼指令表示

Tuple - 元組,由8個Value組成。元組中的某個元素依然可以是元組

Buffer - 數組,最長為2^64

HashPreImage - 固定的hash類型,hashValue = hash(value, prevHashValue)

每種數據類型除了數據表示外,還能非常方便地計算其hash值作為狀態。詳細看看CodePoint和Tuple基本數據類型。

CodePoint類型將多個操作“捆綁”在一起,每個CodePoint除了記錄當前的Operation外,還包括前一個CodePoint的hash信息。這樣所有的Operation可以串連起來,當前的CodePoint除了能表達當前的Operation外,還能明確Operation的依賴關系。CodePoint的類型定義在:packages/arb-avm-cpp/avm_values/include/avm_values/codepoint.hpp。

struct CodePoint {     Operation op;     uint256_t nextHash;     CodePoint(Operation op_, uint256_t nextHash_)         : op(op_), nextHash(nextHash_) {}     bool isError() const {         return nextHash == 0 && op == Operation{static_cast<OpCode>(0。;     } };TupleTuple類型由RawTuple實現。RawTuple是由一組value組成。Tuple限制最多8個value。

struct RawTuple {     HashPreImage cachedPreImage;     std::vector<value> data;     bool deferredHashing = true;     RawTuple() : cachedPreImage({}, 0), deferredHashing(true) {} };Tuple的類型定義在:packages/arb-avm-cpp/avm_values/include/avm_values/tuple.hpp。

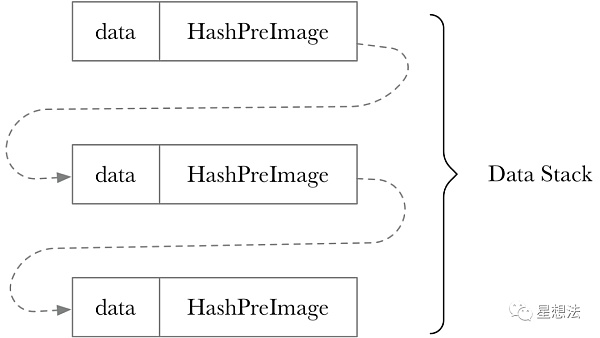

在理解了基礎類型的基礎上,DataStack可以由一系列Tuple實現:

總結一下,AVM中的PC,Stack,Register等等的狀態都能通過hash結果表示。AVM整個狀態由這些hash值的拼接數據的hash表示。

Layer 2跨Rollup橋Orbiter Finance將新增對DAI的支持:10月21日消息,Layer 2跨Rollup橋 Orbiter Finance 將新增對 DAI 的支持,目前正在測試中。[2022/10/21 16:34:25]

Rollup Challenge

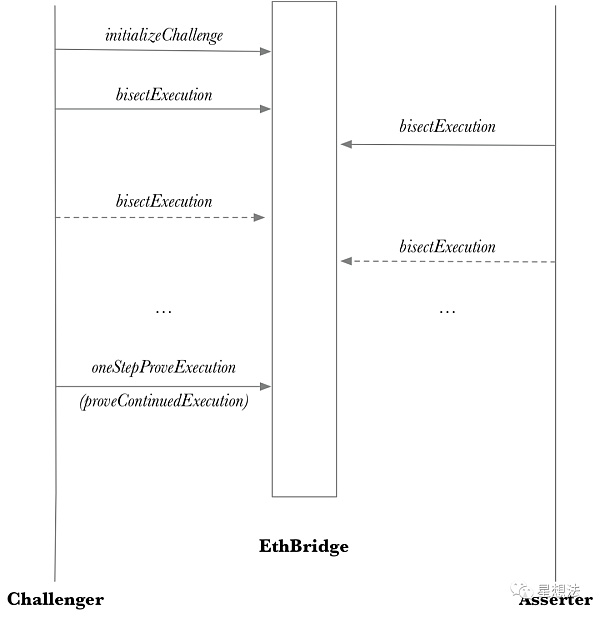

在提交到L1的狀態有分歧時,挑戰雙方(Asserter和Challenger)先將狀態分割,找出“分歧點”。明確分歧點后,挑戰雙方都可提供執行環境,L1執行相關操作確定之前提交的狀態是否正確。L1的挑戰處理邏輯實現在arb-bridge-eth/contracts/challenge/Challenge.sol。整個挑戰機制有超時機制保證,為了突出核心流程,簡化流程如下圖所示:

挑戰者通過initializeChallenge函數發起挑戰。接下來挑戰者(Challenger)和應戰者(Asserter)通過bisectExecution確定不可再分割的“分歧點”。在確定分歧點后,挑戰者通過oneStepProveExecution函數確定Assert之前提交的狀態是否正確。

initializeChallenge

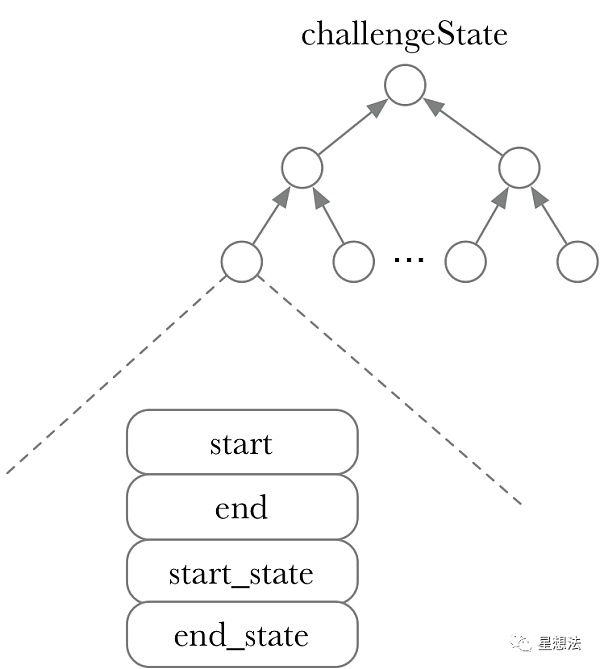

    function initializeChallenge(         IOneStepProof[] calldata _executors,         address _resultReceiver,         bytes32 _executionHash,         uint256 _maxMessageCount,         address _asserter,         address _challenger,         uint256 _asserterTimeLeft,         uint256 _challengerTimeLeft,         IBridge _bridge     ) external override {         ...        asserter = _asserter;         challenger = _challenger;         ...         turn = Turn.Challenger;         challengeState = _executionHash;         ...     }initializeChallenge確定挑戰者和應戰者,并確定需要挑戰的狀態(存儲在challengeState)。challengeState是由一個和多個bisectionChunk狀態hash組成的merkle樹樹根:

整個執行過程可以分割成多個小過程,每個小過程(bisection)由起始和結束的gas和狀態來表示。

turn用來記錄交互順序。turn = Turn.Challenger表明在初始化挑戰后,首先由Challenger發起分歧點分割。

DeversiFi宣布更名為rhino.fi 并轉型為多鏈DeFi的Layer2網關:7月15日消息,Layer2 交易協議 DeversiFi 宣布更名為 rhino.fi,同時該項目定位更改為通往多鏈 DeFi 的 Layer2 網關,新平臺允許用戶跨鏈交換數百個代幣,無需前端橋接,無需切換網絡,無需持有原生代幣,并且每次跳轉到新鏈時都不會產生討厭的費用。[2022/7/15 2:14:41]

bisectExecution

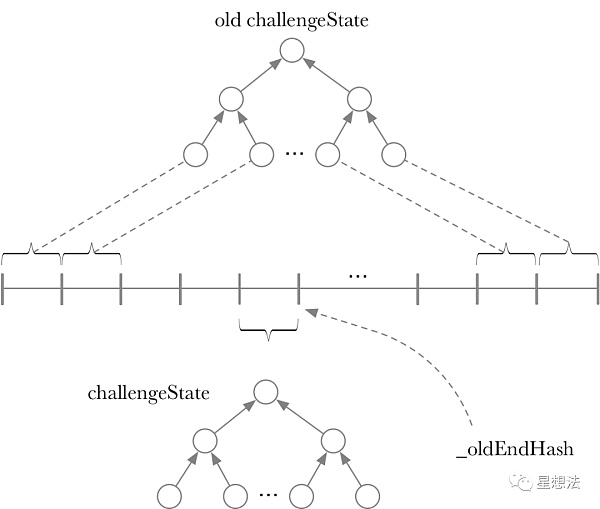

bisectExecution挑選之前分割片段,并如可能將片段進行再次分割:

bisectExecution的函數定義如下:

    function bisectExecution(         bytes32[] calldata _merkleNodes,                                                                     uint256 _merkleRoute,                                                                               uint256 _challengedSegmentStart,                                                                     uint256 _challengedSegmentLength,                                                                   bytes32 _oldEndHash,         uint256 _gasUsedBefore,         bytes32 _assertionRest,                                                                             bytes32[] calldata _chainHashes                                                                 ) external onlyOnTurn {_chainHashes是再次分割點的狀態。如果需要再次分割,需要滿足分割點的個數規定:

Layer2 DAO基礎協議Metis宣布對社群貢獻者的獎勵計劃:據官方消息,Layer2 DAO基礎協議Metis5月12日宣布對社群貢獻者的空投獎勵計劃。4月27日前在Metis Alpha測試網中測試過的用戶將有機會獲得空投。根據用戶在Alpha測試網中與Layer2智能合約的交互次數,每個用戶將獲得相應的分數,凡是分數在5分以上的測試用戶都可以獲得數量不等的Metis代幣空投。空投將于5月13日開始進行發放。

Metis Layer2 Alpha測試網上線一個月以來,目前已有168,983次鏈上交易,成立DAC(去中心化公司)超過7000家,生成錢包賬戶接近1.3萬個。Metis將于5月13日在Ignition Launchpad(Paid Network) 和Gate.io Startup進行公募,并于北京時間5月13日晚9點登陸Gate.io進行交易。[2021/5/12 21:50:56]

       uint256 private constant EXECUTION_BISECTION_DEGREE = 400;        require(             _chainHashes.length ==                                                                                   bisectionDegree(_challengedSegmentLength, EXECUTION_BISECTION_DEGREE) + 1,                       "CUT_COUNT"         );簡單的說,每次分割,必須分割成400份。

_oldEndHash是用來驗證狀態這次分割的分割片段是上一次分割中的某個。需要檢查分割的有效性:

        require(_chainHashes[_chainHashes.length - 1] != _oldEndHash, "SAME_END");                           require(             _chainHashes == ChallengeLib.assertionHash(_gasUsedBefore, _assertionRest),                       "segment pre-fields"                                                                             );           require(_chainHashes != UNREACHABLE_ASSERTION, "UNREACHABLE_START");                             require(             _gasUsedBefore < _challengedSegmentStart.add(_challengedSegmentLength),                             "invalid segment length"                                                                         );  起始狀態正確。這次分割不能超出上次分割范圍,并且最后一個狀態和上一個分割的結束狀態不一樣。

Google Play商店出現偽造的UniSwap應用程序:Google Play商店出現偽造的UniSwap應用程序。據悉,這個名為uniswap的應用程序大約在一周前出現,且已經被下載了500多次(編輯時,已超1000次),且在熱門付費中排名第一。該網友稱,此APP除了有uniswap網站外,其他什么也不提供。(Reddit)[2021/4/21 20:42:14]

        bytes32 bisectionHash =                                                                                 ChallengeLib.bisectionChunkHash(                                                                         _challengedSegmentStart,                                                                             _challengedSegmentLength,                 _chainHashes,                 _oldEndHash             );         verifySegmentProof(bisectionHash, _merkleNodes, _merkleRoute);通過merkle樹的路徑檢查確定起始狀態和結束狀態是上一次某個分割。

updateBisectionRoot(_chainHashes, _challengedSegmentStart, _challengedSegmentLength);更新細分分割對應的challengeState。

oneStepProveExecution

當不能分割后,挑戰者提供初始狀態(證明),并由L1進行相應的計算。計算的結果應該和提供的_oldEndHash不一致。不一致說明挑戰者成功證明了之前的計算結果不對。

            (uint64 gasUsed, uint256 totalMessagesRead, bytes32 memory proofFields) =                 executors[prover].executeStep(                     bridge,                     _initialMessagesRead,                     [_initialSendAcc, _initialLogAcc],                     _executionProof,                     _bufferProof                 );通過executeStep計算出正確的結束狀態。executeStep實現在packages/arb-bridge-eth/contracts/arch/OneStepProofCommon.sol中。核心是executeOp函數,針對當前的context讀取op,執行并更新狀態。感興趣的小伙伴可以自行查看。

            rootHash = ChallengeLib.bisectionChunkHash(                 _challengedSegmentStart,                 _challengedSegmentLength,                 oneStepProofExecutionBefore(                     _initialMessagesRead,                     _initialSendAcc,                     _initialLogAcc,                     _initialState,                     proofFields                 ),                 _oldEndHash             );         }         verifySegmentProof(rootHash, _merkleNodes, _merkleRoute);確定初始狀態和結束狀態是上一次挑戰狀態中的某個分割。初始狀態由提供的證明(proof)計算獲得。

            require(                 _oldEndHash !=                     oneStepProofExecutionAfter(                         _initialSendAcc,                         _initialLogAcc,                         _initialState,                         gasUsed,                         totalMessagesRead,                         proofFields                     ),                 "WRONG_END"             );確認_oldEndHash和計算獲得結束狀態不一樣。不一樣才說明之前提交的結束狀態是錯誤的。

_currentWin();計算完成后,確定勝利方。

總結:

Arbitrum是Layer2 Rollup的一種方案。采用挑戰機制確定Rollup狀態的終局性。為了引入輕便挑戰機制,Arbitrum定義了AVM,一種可以方便證明執行狀態的虛擬機,并設計了mini語言和編譯器。在AVM上模擬了EVM的執行環境,兼容EVM。挑戰時將執行過程進行400分分割,由L1執行少量指令確定狀態是否正確。
